| Номер в госреестре | 76247-19 |
| Наименование СИ | Термопреобразователи сопротивления многоточечные |
| Обозначение типа СИ | NLI, WLS |
| Изготовитель | «Rosemount Tank Radar AB», Швеция; завод «Senmatic A/S», Дания |
| Год регистрации | 2019 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления многоточечные NLI, WLS (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред на разных уровнях в резервуарах. Исполнение WLS также предназначено для индикации уровня подтоварной воды - границы раздела жидких сред типа вода/нефтепродукт и других двухслойных жидкостей.
Принцип действия ТС основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды. ЧЭ ТС имеют номинальную статическую характеристику (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Принцип действия датчика уровня основан на преобразовании электрической ёмкости чувствительного элемента, изменяющийся пропорционально уровню жидкости с малым значением диэлектрической проницаемости.
Конструктивно ТС состоят из гибкой газонепроницаемой трубки из нержавеющей стали, внутри которой с заданным шагом по длине кабель-троса в оболочке с антистатическими свойствами расположены от 1-го до 20-ти одинарных или двойных (только для NLI) ЧЭ, соединенных линиями связи и питания с вторичным преобразователем (только для WLS), и монтажных приспособлений. Для обеспечения натяжения кабель-троса в его нижней части крепится груз или используется специальный якорь для крепления ко дну резервуара. Подключение к вторичному преобразователю при измерении температуры осуществляется при помощи выводов в соответствии с цветовой схемой для каждого ЧЭ. Схема соединения внутренних проводников ТС с ЧЭ - 3-х и 4-х проводная.
Основное отличие термопреобразователей исполнения WLS от NLI заключается в наличии (в нижней части конструкции) у WLS датчика-сигнализатора уровня подтоварной воды с цифровым выходным сигналом интерфейса RS-485 Modbus или с аналоговым токовым выходным сигналом от 4 до 20 мА и с наложенным цифровым сигналом HART-протокола. Исполнения ТС также различаются по техническим и метрологическим характеристикам.

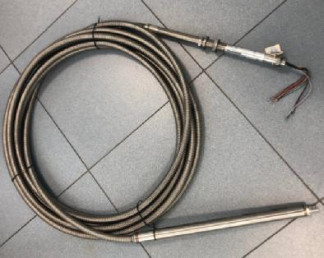

Фотографии общего вида термопреобразователей сопротивления многоточечных NLI, WLS приведены на рисунке 1.
Пломбирование термопреобразователей сопротивления многоточечных NLI, WLS не предусмотрено.
отсутствует.
Таблица 1
| Наименование характеристики | Значение | |
| NLI | WLS | |
| Диапазон измерений температуры, °С | от -50 до +120 от -50 до +200 от -20 до +250 | от 0 до +120 |
| Условное обозначение НСХ преобразования по МЭК 60751/ ГОСТ 6651-2009 | Pt100 | |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 | |
| Класс допуска ТС по ГОСТ 6651-2009/ МЭК 60751 | 1/6 B, 1/3 B, А, В | |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры): - для класса 1/6 B - для класса 1/3 B - для класса B - для класса A | ±(0,05+0,001 |t|) ±(0,1+0,0017-jtj) ±(0,3+0,005-|t|) ±(0,15+0,002 |t|) | |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В), МОм, не менее | 100 | |
| Длина монтажной части ТС, мм | от 950 до 70000 | от 2000 до 60000 |
| Диаметр монтажной части ТС, мм | 19,05; 20; 25,4 | 25,4 |
| Масса, кг | от 3 до 25 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - для верхней части ТС - для кабель-троса ТС - относительная влажность воздуха, %, не более | от -50 до +70 от -50 до +250 98 | от -50 до +70 от 0 до +120 98 |
| Степень защиты от воздействия воды и пыли (по ГОСТ 14254-2015) | IP65 | |
| Средний срок службы, лет, не менее | 15 | |
| Средняя наработка до отказа, ч, не менее | 49 000 | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус ТС методом наклейки.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления многоточечный | Исполнение в соответствии с заказом | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Методика поверки | МП 207-018-2019 | 1 экз. |
| Комплект монтажных приспособлений | - | По заказу |
осуществляется по документу МП 207-018-2019 «Термопреобразователи сопротивления многоточечные NLI, WLS. Методика поверки», утвержденному ФГУП «ВНИИМС»
29.07.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термометр электронный «ЕхТ-01» (Регистрационный № 44307-10);
Термометры лабораторные электронные LTA (Регистрационный № 69551-17); Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины Техническая документация изготовителя
