| Номер в госреестре | 76254-19 |
| Наименование СИ | Спектрометры |
| Обозначение типа СИ | GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker |
| Изготовитель | "GL OPTIC Polska Sp. z o.o. Sp. k", Польша |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker (далее по тексту - спектрометры) предназначены для измерения спектральной плотности энергетической освещенности (далее по тексту - СПЭО), светового потока, яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи источников излучения как в лабораторных, так и в производственных условиях.
Принцип действия спектрометров основан на преобразовании света, падающего на приемную насадку, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на дисплее.
Спектрометры представляют собой компактный прибор, состоящий из приемника излучения с косинусной насадкой и обычного (модель GL SPECTROLUX) или сенсорного (в остальных моделях) экрана. В качестве приемника излучения используется кремниевый фотодиод, корригированный под функцию чувствительности человеческого глаза V(X). Предусмотрена процедура компенсации темнового тока. В спектрометрах имеется разъем mini-USB для зарядки или подключения к компьютеру.
В моделях GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker есть слот для карты памяти micro SD. Для этих моделей также предусмотрено использование датчика для измерений яркости и датчиком GL OPTI SPHERE 48 или GL OPTI SPHERE 48HS для измерений светового потока. Датчики поставляются по требованию заказчика.
Спектрометр GL SPECTROLUX предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 340 до 780 нм, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры и индекса цветопередачи.
Спектрометр GL SPECTIS 1.0 Touch предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 340 до 780 нм, светового потока, яркости, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры и индекса цветопередачи.
Спектрометр GL SPECTIS 5.0 Touch предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 200 до 1050 нм, светового потока, яркости, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры и индекса цветопередачи.
Спектрометр GL SPECTIS 1.0 T Flicker предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 340 до 780 нм, светового потока, яркости, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры, индекса цветопередачи и коэффициента пульсации освещенности.
Общий вид спектрометров представлен на рисунках 1, 2, 3 и 4.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 5.
Измерительная
насадка
: i-
Многофункциональная кнопка: Вкл/Выкл; Измерение; Возврат в главное меню
Жидкокристаллический
экран
Кнопки
управления
SL S F- Е v ’ И * LUX
Порт мини-USB

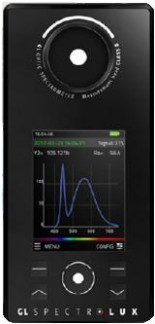

Рисунок 1 - Общий вид спектрометра GL SPECTROLUX
Многофункциональная кнопка: Вкл/Выкл; Измерение; Возврат в главное меню
Слот для карты памяти SD
ш.
Порт мини-USB
Рисунок 3 - Общий вид спектрометра GL SPECTIS 5.0 Touch
Измерительная
насадка
■ГГ!
Сенсорный
экран
Многофункциональная кнопка: Вкл/Выкл; Измерение; Возврат в главное меню
Слот для карты памяти SD
a SPECTIS 1.07 Fihitt
Порт mini-USB
Рисунок 4 - Общий вид спектрометра GL SPECTIS 1.0 T Flicker
Место
пломбирования
Место нанесения знака поверки
Место нанесения маркировки
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки и маркировки
Спектрометры функционируют под управлением специального программного обеспечения GL Spectrosoft, установленного на встроенный микропроцессор приборов и GL Spectrosoft Basic, установленного на внешний компьютер (версия для ПК). Спектрофотометр и ПК соединены между собой посредством USB-кабеля.
Управление измерениями может осуществляться как от микропроцессора спектрометров, так и с внешнего компьютера.
ПО осуществляет контроль и управление всеми этапами измерений: выбор параметров измерений; проведение измерений и отображение их на экране в табличной или графической форме; сохранение результатов измерений в отдельных папках.
Идентификационные данные программного обеспечения представлены в таблице 1.
Программное обеспечение записано энергонезависимой памяти микропроцессора. На ПК устанавливается с помощью USB-накопителя из комплектности средства измерения, и находится в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению и метрологической части исключён наличием USB-ключа HASP и уровней с правами доступа. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| GL SPECTROLUX | GL SPECTIS 1.0 Touch; GL SPECTIS 5.0 Touch; GL SPECTIS1.0 T Flicker | |||
| Идентификационное наименование ПО | GL Spectrosoft | GL Spectrosoft Basic | GL Spectrosoft | GL Spectrosoft Basic |
| Номер версии (идентификационный номер) ПО, не ниже | 0.016 | 3.0.00 | 3.0.00 | 3.0.00 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Значение | ||||
| Наименование характеристики | GL SPECTROLUX | GL SPECTIS 1.0 Touch | GL SPECTIS 5.0 Touch | GL SPECTIS 1.0 T Flicker |
| Диапазон измерений СПЭО, Вт/м3 | от 105 до 108 | от 105 до 108 | от 105 до 108 | от 105 до 108 |
| Пределы допускаемой относительной | ||||
| погрешности измерений СПЭО, %, в диапазоне | ||||
| длин волн: | ||||
| - от 340 до 400 нм | ±7 | ±7 | - | ±7 |
| - от 400 до 780 нм | ±6 | ±6 | - | ±6 |
| - от 210 до 240 нм | - | - | ±10 | - |
| - от 240 до 400 нм | - | - | ±6 | - |
| - от 400 до 1050 нм | - | - | ±4 | - |
| Диапазон измерений светового потока *, лм, с | ||||
| датчиком: | ||||
| - GL OPTI SPHERE 48 | от 0,01 до 150,0 | от 0,01 до150,0 | от 0,01 до 150,0 | |
| - GL OPTI SPHERE 48HS | - | от 0,15 до 1500,0 | от 0,05 до 1500,0 | от 0,15 до 1500,0 |
| Пределы допускаемой относительной | ||||
| погрешности измерений светового потока с датчиком GL OPTI SPHERE 48 и 48HS, % | _ | ±6,5 | ±4,5 | ±6,5 |
| Диапазон измерений яркости **, кд/м2 | - | от 3 до 10000 | от 3 до 10000 | от 3 до 10000 |
| Пределы допускаемой относительной | ||||
| погрешности измерений яркости **, % | - | ±6 | ±4 | ±6 |
| Диапазон измерений освещенности, лк | от 15 до 100000 | от 15 до 100000 | от 5 до 100000 | от 15 до 100000 |
| Пределы допускаемой относительной | ||||
| погрешности измерений освещенности, % | ±6 | ±6 | ±4 | ±6 |
| Диапазон измерений координат цветности: x | от 0,0039 до 0,7347 | |||
| У | от 0,0048 до 0,8338 | |||
| Пределы допускаемой абсолютной погрешности измерения координат цветности | ±0,0020 | ±0,0020 | ±0,0015 | ±0,0020 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |||
| GL SPECTROLUX | GL SPECTIS 1.0 Touch | GL SPECTIS 5.0 Touch | GL SPECTIS 1.0 T Flicker | |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 | |||
| Пределы допускаемой относительной погрешности измерения коррелированной цветовой температуры, % | ±4 | ±4 | ±4 | ±4 |
| Диапазон измерений индекса цветопередачи Яа | от 50 до 98 | |||
| Пределы допускаемой относительной погрешности измерений индекса цветопередачи, % | ±4 | ±4 | ±4 | ±4 |
| * При комплектации с датчиком GL OPTI SPHERE 48 или GL OPTI SPHERE 48HS в соответствии с заказом; ** При комплектации с датчиком для измерений яркости в соответствии с заказом. | ||||
Таблица 3 - Основные технические характеристики
| Наименование | Значение | |||
| характеристики | GL SPECTROLUX | GL SPECTIS 1.0 Touch | GL SPECTIS 5.0 Touch | GL SPECTIS 1.0 T Flicker |
| Диапазон измерений СПЭО, Вт/м3 | от 1-105 до 2,5-109 | от 1-105 до 2,5-109 | от 1-105 до 1,8-109 | от 1-105 до 2,5-109 |
| Диапазон показаний светового потока 1, лм, с датчиком: - GL OPTI SPHERE 48 - GL OPTI SPHERE 48HS | от 0,015 до 150 от 0,150 до 1500 | от 0,005 до150 от 0,050 до 1500 | от 0,015 до 150 от 0,150 до 1500 | |
| Диапазон показаний яркости 2, кд/м2 | - | от 3 до 80000 | от 3 до 80000 | от 3 до 80000 |
| Диапазон показаний освещенности, лк | от 15 до 150000 | от 15 до 150000 | от 5 до 150000 | от 15 до 150000 |
| Диапазон показаний коэффициента пульсации освещенности, % | от 1 до 100 | |||
| Допускаемое относительное отклонение коэффициента пульсации освещенности, % | ±3 | |||
| Спектральный диапазон, нм | от 340 до 780 | от 340 до780 | от 200 до 1050 | от 340 до 780 |
| Наименование характеристики | Значение | |||
| GL SPECTROLUX | GL SPECTIS 1.0 Touch | GL SPECTIS 5.0 Touch | GL SPECTIS 1.0 T Flicker | |
| Г абаритные размеры, мм, не более - высота | 155 | 145 | 210 | 145 |
| -ширина | 75 | 74 | 111 | 74 |
| -глубина | 20 | 24 | 58 | 24 |
| Масса, кг, не более | 0,280 | 0,315 | 1,5 | 0,315 |
| Электропитание от аккумуляторных батарей, А | 0,6 | 0,6 | 0,6 | 0,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без | от +18 до +30 | от +18 до +30 | от +18 до +30 | от +18 до +30 |
| выпадения конденсата), %, не более | 80 | 80 | 80 | 80 |
| -атмосферное давление, кПа | от 96 до 104 | от 96 до 104 | от 96 до 104 | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность спектрометров методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр GL SPECTROLUX/GL SPECTIS 1.0 Touch/GL SPECTIS 5.0 Touch/GL SPECTIS 1.0 T Flicker | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Карта памяти micro SD | 1 шт. | |
| Кейс для хранения и перевозки | - | 1 шт. |
| Флэш-накопитель с ПО | GL SpectroSoft Basic | 1 шт. |
| USB-ключ HASP | - | 1 шт. |
| Датчик GL OPTI SPHERE 48/48HS * | - | 1 шт. |
| Датчик яркости ** | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 026.М4-19 | 1 экз. |
| * Поставляется по требованию заказчика; ** Поставляется по требованию заказчика в комплектации с лазером и противовесом. | ||
осуществляется по документу МП 026.М4-19 «ГСИ. Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 апреля 2019 г.
Основные средства поверки:
- Вторичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм в соответствии приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2815;
- Вторичный эталон единицы светового потока непрерывного излучения по ГОСТ 8.023-2014;
- рабочий эталон яркости по ГОСТ 8.023-2014;
- Вторичный эталон единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014;
- Вторичный эталон единиц силы света и освещенности импульсного излучения по ГОСТ 8.023-2014;
- Вторичный эталон единиц координат цветности самосветящихся объектов в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометров (место нанесения указано на рисунках 1, 2, 3 и 4).
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2815 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «GL OPTIC Polska Sp. z o.o. Sp. k», Польша
| Зарегистрировано поверок | 28 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
