Хроматографы жидкостные Flexar, 76255-19

76255-19
Хроматографы жидкостные Flexar (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии, в том числе.
Карточка СИ
Номер в госреестре 76255-19
Наименование СИ Хроматографы жидкостные
Обозначение типа СИ Flexar
Изготовитель Корпорация "PerkinElmer Inc.", США
Год регистрации 2019
Срок свидетельства 27.09.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы жидкостные Flexar (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии, в том числе.

Описание

Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.

Хроматографы состоят из отдельных блоков. Блоками хроматографа являются: насос, термостат колонок, блок ввода пробы (кран дозатор, автодозатор) и блоки детекторов. В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:

-    сканирующий спектрофотометрический детектор (UV-Vis Detector);

-    спектрофотометрический детектор с диодной матрицей (PDA Detector);

-    рефрактометрический детектор (RI Detector);

-    флуоресцентный детектор (FL Detector).

Хроматографы выпускаются в двух модификациях:

-    модификация HPLC (для высокоэффективной жидкостной хроматографии);

-    модификация UHPLC (для ультра высокоэффективной жидкостной хроматографии). Пломбирование хроматографов не предусмотрено.

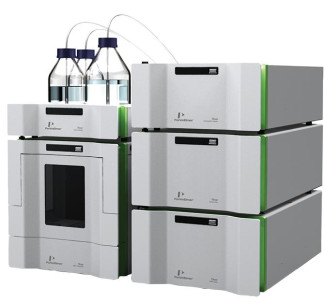

Общий вид хроматографов и место нанесения знака поверки приведены на рисунке 1.

Программное обеспечение

Хроматографы оснащаются встроенным программным обеспечением (Firmware) и одним из двух видов автономного ПО: Chromera или Tota^hrom Navigator (Workstation или Client/Server).

Встроенное ПО является полностью метрологически значимым. К метрологически значимой части ПО TotalChrom Navigator (Workstation или Client/Server) относится файл (TcNav.exe). К метрологически значимой части ПО Chromera относится файл (Chromera.exe). Метрологически значимая часть автономного ПО выполняет следующие функции: управление хроматографом; настройка режимов работы; получение хроматограмм; обработка и хранение результатов измерений; построение градуировочных графиков;

проведение диагностических проверок прибора и отдельных его блоков.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО Firmware

TotalChrom Navigator (Workstation или Client/Server)

Chromera

Номер версии (идентификационный номер) ПО

не ниже 1.0.0

не ниже 6.3.2

не ниже 3.2.0

Технические характеристики

1. Метрологические и технические характеристики сканирующего спектрофотометрического детектора (UV-Vis Detector) приведены в таблицах 1.1 и 1.2.

Таблица 1.1 - Метрологические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 190 до 700

Уровень флуктуационных шумов нулевого сигнала, Б (AU*), не более

7>10-6

Дрейф нулевого сигнала, Б/ч, не более

1 • 10-4

Предел детектирования по антрацену, г/см3, не более

1 • 10-у

Предел детектирования по толуолу, г/см3, не более

110-7

Относительное СКО выходного сигнала (времени удерживания), %, не более

1,0

Относительное СКО выходного сигнала (площади пика), %, не более

1,5

Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более

3,0

* Шкала хроматограммы подписывается в AU - единицах абсорбции (численно равны Б)

Таблица 1.2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

130

Габаритные размеры (ДхШхВ), мм, не более

340x530x160

Масса, кг, не более

11,4

2. Метрологические и технические характеристики спектрофотометрического детектора с диодной матрицей (PDA Detector) приведены в таблицах 2.1 и 2.2.

Таблица 2.1 - Метрологические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 190 до 790

Уровень флуктуационных шумов нулевого сигнала, Б (AU*), не более

1-10-5

Дрейф нулевого сигнала, Б/ч, не более

1 • 10-3

Предел детектирования по антрацену, г/см3, не более

2-10-у

Предел детектирования по толуолу, г/см3, не более

2-10-/

Относительное СКО выходного сигнала (времени удерживания), %, не более

1,0

Относительное СКО выходного сигнала (площади пика), %, не более

1,5

Наименование характеристики

Значение

Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более

3,0

* Шкала хроматограммы подписывается в AU - единицах абсорбции (численно равны Б)

Таблица 2.2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

195

Габаритные размеры (ДхШхВ), мм, не более

340x550x160

Масса, кг, не более

15,5

3. Метрологические и технические характеристики рефрактометрического детектора (RI Detector) приведены в таблицах 3.1 и 3.2.

Таблица 3.1 - Метрологические характеристики

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более

1.5-10-9

Дрейф нулевого сигнала, ед. рефр., не более

4 10-7

Предел детектирования по сахарозе, г/см3, не более

2-10"v

Предел детектирования по антрацену, г/см3, не более

2-10-5

Предел детектирования по толуолу, г/см3, не более

2-10-5

Относительное СКО выходного сигнала (времени удерживания), %, не более

1,0

Относительное СКО выходного сигнала (площади пика), %, не более

3,0

Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более

4,0

Таблица 3.2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

150

Габаритные размеры (ДхШхВ), мм, не более

340x530x160

Масса, кг, не более

15,5

4. Метрологические и технические характеристики флуоресцентного детектора (FL Detector) приведены в таблицах 4.1 и 4.2.

Таблица 4.1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон длин волн возбуждения люминесценции, нм

от 200 до 850

Диапазон длин волн регистрации люминесценции, нм

от 250 до 900

Предел детектирования по антрацену, г/см3, не более

1-10-12

Предел детектирования по толуолу, г/см3, не более

1 • 10-9

Относительное СКО выходного сигнала (времени удерживания), %, не более

1,0

Относительное СКО выходного сигнала (площади пика), %, не более

3,0

Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более

4,0

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

450

Габаритные размеры (ДхШ*В), мм, не более

340x530x300

Масса, кг, не более

25

5. Основные технические характеристики термостата колонок Flexar приведены в таблице 5.1.

Таблица 5.1 - Основные технические характеристики

Наименование характеристики

Значение

Интервал задаваемой температуры, °С

от +5 до +90

Интервал задаваемой температуры (только нагрев), °С

от +30 до +90

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

120

Габаритные размеры (ДхШхВ), мм, не более

340x530x185

Масса, кг, не более

9,0

6. Основные технические характеристики автодозатора Flexar приведены в таблице 6.1.

Таблица 6.1 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

250

Габаритные размеры (ДхШхВ), мм, не более:

-    без модуля нагрева/охлаждения проб

-    с модулем нагрева/охлаждения проб

340x510x360

340x575x360

Масса, кг, не более:

-    без модуля нагрева/охлаждения проб

-    с модулем нагрева/охлаждения проб

19

21

7. Основные технические характеристики крана дозатора для ручного или автоматического ввода пробы приведены в таблице 7.1.

Таблица 7.1 - Основные технические характеристики

Наименование характеристики

Значение

Объём ввода, со сменными петлями, мкл, не более

10000

8. Основные технические характеристики насосов Flexar приведены в таблице 8.1.

Таблица 8.1 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон задания расхода элюента, мл/мин:

-    модификация для высокоэффективной жидкостной хроматографии (HPLC)

-    модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC)

от 0,01 до 10,0 от 0,001 до 5,0

Напряжение питания переменного тока частотой 50±1 Гц, В

от 100 до 240

Потребляемая мощность, В-А, не более

250

Габаритные размеры (ДxШxВ), мм, не более:

- модификация для высокоэффективной жидкостной хроматографии (HPLC)

340x530x160

Наименование характеристики

Значение

- модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC)

340x530x185

Масса, кг, не более:

-    модификация для высокоэффективной жидкостной хроматографии (HPLC)

-    модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC)

27

27,5

9. Общие технические характеристики (для всех модулей) приведены в таблице 9.1.

Таблица 9.1 - Общие технические характеристики (для всех модулей)

Наименование характеристики

Значение

Средний срок службы, лет

8

Наработка на отказ, ч, не менее

10000

Условия эксплуатации:

»-» о/"ч

-    температура окружающей среды, С

-    относительная влажность, %, не более

от +15 до +35 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Хроматограф жидкостной

Flexar

1

Программное обеспечение

-

1

Руководство по эксплуатации

-

1

Методика поверки

МП-242-2297-2019

1

Поверка

осуществляется по документу МП-242-2297-2019 «ГСИ. Хроматографы жидкостные Flexar. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06.05.2019 г. Основные средства поверки:

-    стандартный образец состава толуола ГСО 7814 -2000, ГСО 7333-96 или толуол кв. ч.д.а. по ГОСТ 5789-78;

-    стандартный образец состава раствора антрацена в ацетонитриле ГСО 8749-2006;

-    сахароза кв. ч.д.а. или х.ч. по ГОСТ 5833-75.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя

76255-19
Номер в ГРСИ РФ:
76255-19
Производитель / заявитель:
Корпорация "PerkinElmer Inc.", США
Год регистрации:
2019
Cрок действия реестра:
27.09.2024
