| Номер в госреестре | 76257-19 |
| Наименование СИ | Проекторы профильные |
| Обозначение типа СИ | R, SM |
| Изготовитель | "Baty International", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Проекторы профильные серий R, SM (далее - проекторы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем и отраженном свете.
Действие проекторов основано на принципе сравнения изображения контуров контролируемой детали с чертежом или шаблоном, помещённом на экране и выполненном в том же масштабе, что и масштаб проекции, либо путём совмещения изображения контуров объекта с перекрестием или автоматическим детектором кромки (опция) и последующими измерениями.
При измерениях для нахождения координат точки на объекте необходимо совместить неподвижное перекрестие на экране проектора с изображением искомого элемента объекта, проецируемое на экран или пересечь детектором границу между светом и тенью. Перемещения детали в ходе измерений осуществляются с помощью подвижного измерительного стола. У проектов серии SM стол имеет механический привод для перемещений объекта измерений вдоль осей координат X и Y, для фокусировки изображения объекта стол имеет возможность перемещения вдоль оси по координате Z, перпендикулярной плоскости X-Y. У проектов серии R стол имеет механический привод для перемещений объекта измерений вдоль осей координат X и Z, для фокусировки изображения объекта стол имеет возможность перемещения вдоль оси по координате Y, перпендикулярной плоскости X-Z.
Для определения положения предметного столика используются датчики линейных перемещений. Измерительная информация отражается либо на жидкокристаллическом дисплее устройства цифровой индикации (УЦИ) мод. DC3000, QC102, QC2023 или на сенсорном экране персонального компьютера.
Определение линейных и угловых параметров элементов детали осуществляется на основе измеренных координат точек на элементах детали с помощью измерительно-программных функций проекторов.
Для измерения углов в проекторах предусмотрен поворотный экран. При повороте экрана на определенный угол, значение угла отображается на угловом счетчике.
Основой конструкции проекторов служит корпус, имеющий несущую вертикальную станину. В верхней части корпуса установлены следующие компоненты: оптическая система с проекционным экраном, устройство для крепления объективов, источник отраженного света. Проекторы комплектуются устройством для отсчета углов.
В нижней части корпуса размещен измерительный стол (за исключением проекторов модификации SM20). Грубое и точное перемещение стола осуществляется с помощью маховичков управления, расположенных на столе. Датчики линейных перемещения встроены в поверхность стола. В нижней части корпуса находится источник проходящего света.
Проекторы выпускаются в следующих модификациях: R14, R400, R600, SM20, SM300, SM350.
Проекторы модификаций R14, R400, SM300, SM350 имеют настольный вариант исполнения и оснащаются устройством цифровой индикации и поворотным экраном. Проекторы модификаций R14, R400, SM300, SM350 могут также комплектоваться персональным компьютером с программным обеспечением «Fusion».
Проекторы модификаций R600, SM20 имеют напольный вариант исполнения и оснащены устройством цифровой индикации и координатным и поворотным экраном, могут комплектоваться персональным компьютером с программным обеспечением «Fusion».
Проекторы модификаций R14, R400, SM350 могут оснащаться объективами с увеличением х10, х20, х25, х50, х100.
Проекторы модификаций ов R600, SM20 могут оснащаться объективами с увеличением х5, х10, х20, х25, х50, х100.
Проекторы модификаций SM300 могут оснащаться объективами с увеличением х10, х20, х50, х100.

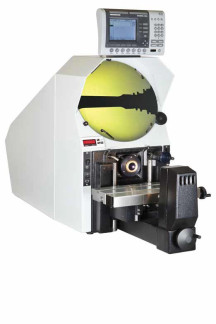

Внешний вид проекторов представлен на рисунках 1 - 6.
Для работы с проекторами модификаций R14, R400, R600, SM20, SM300, SM350 используется программное обеспечение (далее - ПО) «Fusion», устанавливаемое на персональный компьютер.
ПО обеспечивает управление, передачу, обработку измеренных данных, а также отображение результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Fusion» |
| Номер версии (идентификационный номер ПО), не ниже | 4.6.0.5003 |
| Цифровой идентификатор ПО | ccd9dd3bb9e790f38d82efe0778f3 c91 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики проекторов серии R
| Наименование характеристики | Значение | ||
| Модификация | R14 | R400 | R600 |
| Диапазон измерений линейных размеров, мм: - по оси X - по оси Y | от 0 до 175 от 0 до 100 | от 0 до 300 от 0 до 150 | от 0 до 450 от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - по оси X - по оси Y | ±(3,0+L/80) ±(3,0+L/80), где L | ±(2,5+L/80) ±(2,5+L/80), - измеряемая длина, мм | |
| Дискретность отсчета линейных измерений, мкм | 0,5 | ||
| Диапазон измерений плоского угла, ° | от 0 до 360 | ||
| Пределы допускаемой абсолютной погрешности измерений плоских углов, ' | ±3 | ||
| Дискретность отсчета плоского угла, ' | 1 | ||
| - все метрологические характеристики действительны только с объективом *50 | |||
Таблица 3 - Метрологические характеристики проекторов серии SM
| Наименование характеристики | Значение | ||
| Модификация | SM300 | SM350 | SM20 |
| Диапазон измерений линейных размеров, мм: - по оси X - по оси Y | от 0 до 150 от 0 до 50 | от 0 до 250 от 0 до 125 | от 0 до 250 от 0 до 125 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - по оси X - по оси Y | ±(2,5+L/80) ±(2,5+L/80), где L - измеряемая длина, мм | ||
| Дискретность отсчета линейных измерений, мкм | 1 | 0,5 | |
| Наименование характеристики | Значение | ||
| Модификация | SM300 | SM350 | SM20 |
| Диапазон измерений плоского угла, ° | от 0 до 360 | ||
| Пределы допускаемой абсолютной погрешности измерений плоского угла, ' | ±3 | ||
| Дискретность отсчета плоского угла, ' | 1 | ||
| - все метрологические характеристики действительны только с объективом х50 | |||
Таблица 4 - Основные технические характеристики проекторов серии R, SM
| Наименование характеристики | Значение | |||||
| Модификация | R14 | R400 | R600 | SM300 | SM350 | SM20 |
| Диаметр экрана, мм | 334 | 400 | 600 | 300 | 334 | 500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 | |||||
| Диапазон рабочих температур, °С | от +15 до +35 | |||||
| Относительная влажность воздуха, %, не более | 80 | |||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1210 400 966 | 1028 507 1019 | 1550 1660 1920 | 775 537 1140 | 946 505 1001 | 1020 790 1925 |
| Масса, кг, не более | 60 | 120 | 550 | 130 | 133 | 150 |
наносится на боковую панель проектора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Профильный проектор (модификация в соответствии с заказом потребителя) | 1шт. | |
| Объектив (увеличение х50) | - | 1 шт. |
| Объектив дополнительный (увеличение х5, х10, х20, х25, х100) | По заказу | |
| Персональный компьютер | - | По заказу |
| Отсчетное устройство | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 30-19 | 1 экз. |
осуществляется по документу МП АПМ 30-19 «Проекторы профильные серий R, SM. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» мая 2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины штриховые;
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 - меры плоского угла призматические (типов 2 и 3).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482
Техническая документация «Baty International», Великобритания
