| Номер в госреестре | 76258-19 |
| Наименование СИ | Бруски контрольные |
| Обозначение типа СИ | БК-150, БК-250, БК-350, БК-500 |
| Изготовитель | Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энергоавтоматика»), Волгоградская обл., г. Волгоград |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Бруски контрольные БК-150, БК-250, БК-350, БК-500 (далее - бруски) предназначены для измерений прямолинейности рабочих поверхностей средств измерений.
Принцип действия брусков основан на измерении просвета, получаемого при соприкосновении рабочей поверхности брусков с измеряемой рабочей поверхностью, например, лекальной линейки, путем сравнения его с образцом просвета.
Бруски выполнены из цельного бруска металла с одной рабочей поверхностью и имеют в сечении прямоугольную форму. Рабочая поверхность бруска представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. На нерабочую поверхность брусков наносится лакокрасочное покрытие во избежание коррозии и наклеивается голографическая метка с товарным знаком предприятия изготовителя. На торцах бруска расположены теплоизолирующие ручки.
На боковые поверхности бруска нанесены сквозные отверстия диаметром 8 мм, отмечающие точки наименьшего прогиба, на которые брусок устанавливается на поверочной плите перед началом работы.
Бруски выпускаются в следующих модификациях: БК-150, БК-250, БК-350, БК-500, которые отличаются метрологическими характеристиками, габаритными размерами, массой.
Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.

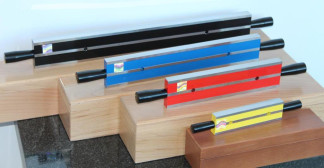

Общий вид брусков представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| БК-150 | БК-250 | БК-350 | БК-500 | |
| Номинальная длина рабочей поверхности, мм | 150 | 250 | 350 | 500 |
| Номинальная ширина рабочей поверхности, мм | 15 | 15 | 15 | 20 |
| Отклонение от плоскостности рабочей поверхности, мкм, не более | 0,2 | 0,4 | 0,6 | 1,0 |
| Изменение отклонения от плоскостности рабочей поверхности вследствие нестабильности материала в течение года, мкм, не более | 0,1 | 0,2 | 0,3 | 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| БК-150 | БК-250 | БК-350 | БК-500 | |
| Шероховатость рабочей поверхности Ra, мкм, не более | 0,040 | |||
| Допуск перпендикулярности боковых поверхностей к рабочей поверхности | 12 степень точности по ГОСТ 24643-81 | |||
| Твердость рабочей поверхности HRCэ, не ниже | 62 | |||
| Габаритные размеры бруска без упаковки, мм, не более: - длина - высота - ширина | 240 40 15 | 370 60 15 | 470 60 15 | 620 60 20 |
| Габаритные размеры бруска в упаковке, мм, не более: - длина - высота - ширина | 270 70 70 | 400 100 100 | 510 100 100 | 660 100 100 |
| Масса без упаковки, кг, не более | 0,75 | 2,3 | 2,8 | 4,8 |
| Масса в упаковке, кг, не более | 1,3 | 3,9 | 4,7 | 7,3 |
| Условия эксплуатации: - относительная влажность, %, не более | 80 | |||
| - диапазон рабочих температур, °С - изменение температуры в течение часа, °С, не более | от +17 до +23 0,5 | |||
| Срок службы, лет, не менее | 10 | |||
наносится механическим способом на боковую нерабочую поверхность бруска и (или) на специальную табличку, закрепленную механически на торце бруска, и печатным способом на титульный лист паспорта.
Таблица 3 - Комплектность брусков
| Наименование | Обозначение | Количество |
| Брусок контрольный БК | БКЭ.081696.001 | 1 шт. |
| Укладочный ящик (футляр) | БКЭ.081696.002 | 1 шт. |
| Паспорт | БКЭ.081696.001 ПС | 1 экз. |
осуществляется по документу ГОСТ 8.345-79 «ГСИ. Бруски контрольные. Методы и средства поверки».
Основные средства поверки:
- Рабочий эталон 3 разряда по ГОСТ 8.661-2018 «ГСИ. Государственная поверочная схема для средств измерений параметров отклонения от плоскостности оптических поверхностей размером до 200 мм» (пластины плоские стеклянные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых брусков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к брускам контрольным БК-150, БК-250, БК-350, БК-500
ГОСТ 8.661-2018 ГСИ. Государственная поверочная схема для средств измерений параметров отклонения от плоскостности оптических поверхностей размером до 200 мм ГОСТ 22601-77 Бруски контрольные. Технические условия
