| Номер в госреестре | 76266-19 |
| Наименование СИ | Сигнализаторы солесодержания |
| Обозначение типа СИ | СПС07M - СПС14М |
| Изготовитель | ЗАО "Аналитприбор-Мек", Армения, г.Гюмри |
| Год регистрации | 2019 |
| Срок свидетельства | 19.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы солесодержания «СПС07М - СПС14М» (далее - сигнализаторы) предназначены для непрерывного измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (солесодержание) и удельного электрического сопротивления таких растворов и выдачи сигнала превышения (падение ниже) заданного значения солесодержания или удельного электрического сопротивления.
Работа сигнализатора основана на кондуктометрическом методе анализа. Принцип действия сигнализаторов состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанных с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью сигнализирующего преобразователя сопротивление чувствительного элемента датчика преобразуется в сигнал при превышении или снижении значения солесодержания или удельного электрического сопротивления (УЭС) по отношению к установленному порогу сигнализации.
Сигнализаторы состоят из сигнализирующих преобразователей ПСК07М - ПСК14М (далее - преобразователи) и датчика ДСВ31М.
Датчики ДСВ31М представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при плюс 20°С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40 °С или от плюс 20 до плюс 100 °С (по выбору заказчика). В датчиках, используемых только для измерения УЭС, термокомпенсация отсутствует.
В зависимости от конструкции датчики делятся на проточные (ДСВ31М - 01) и погружные (ДСВ31М - 02; ДСВ31М - 03; ДСВ31М - 04; ДСВ31М - 05).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки. Корпусы датчиков выполнены из стали 08Х18Н10Т, из сплава ЗМ или из бронзы БрАЖНМц.
Датчики проточного типа имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Погружные датчики предназначены для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 350 мм.
Преобразователи ПСК07М, ПСК08М предназначены для настенного монтажа, корпус и крышка преобразователей - литые из алюминиевого сплава, водозащищенного исполнения. Крышка крепится к корпусу с помощью барашковых гаек.
Преобразователи ПСК09М - ПСК14М отличаются друг от друга конструктивно и имеют кассетную конструкцию, изготовленную из алюминиевых листов и угольников. Основные части кассеты: лицевая и задняя панели, две боковые пластины, на которых крепятся печатные платы.
На лицевой панели находятся контрольные гнезда для проверки параметров входных и выходных сигналов и плата контроля исправности. На задней панели находятся вилки для соединения с внешними цепями.
Крепление кассет осуществляется двумя болтами, которые устанавливаются на лицевой
панели.
Корпус преобразователей литой, из алюминиевого сплава. С боковой стороны корпуса размещена коробка ввода кабелей.
Общий вид сигнализаторов приведен на рисунке 1.

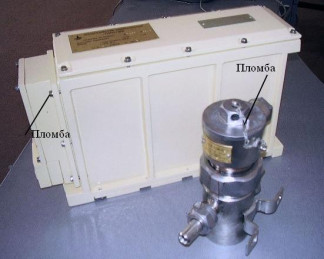

Рисунок 1 - Общий вид сигнализаторов солесодержания «СПС07М - СПС14М»
отсутствует.
Метрологические характеристики приведены в таблицах 1 и 2. Основные технические характеристики приведены в табл. 3, масса и габаритные размеры элементов сигнализатора - в табл. 4.
Таблица 1 - Метрологические характеристики сигнализаторов
| Наиме нование сигнали затора | Тип преобразователя | Значение постоянной датчика ДСВ31М (К, м-1) | Диапазон установления порогов срабатывания сигнализации | |
| солесодержания (С, мг/дм3) | УЭС (р, Омм) | |||
| СПС07М | ПСК07М | 0,2 | от 1 до 10 от 4 до 40 | - |
| СПС14М | ПСК14М | - | от 2500 до 4500 | |
| СПС09М | ПСК09М | 2 | от 2 до 20 от 4 до 40 | - |
| СПС10М | ПСК10М | - | от 250 до 2500 от 1250 до 4500 | |
| СПС11М | ПСК11М | 20 | от 10 до 100 от 40 до 400 | - |
| СПС12М | ПСК12М | - | от 100 до 1250 | |
| Наиме нование сигнали затора | Тип преобразователя | Значение постоянной датчика ДСВ31М (К, м-1) | Диапазон установления порогов срабатывания сигнализации | |
| солесодержания (С, мг/дм3) | УЭС (р, Ом ■ м) | |||
| СПС13М | ПСК13М | 200 | от 100 до 1000 от 400 до 4000 | - |
| СПС08М | ПСК08М | - | от 2,5 до 25 | |
Таблица 2 - Метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной погрешности сигнализации со-лесодержания или удельного электрического сопротивления, (при температуре раствора +25°С), % от верхнего предела диапазона сигнализации | ±6 |
| Пределы допускаемой приведенной дополнительной погрешности, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10°С от нормальных условий, % | ±0,5 |
Таблица 3 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Параметры контролируемой воды: - температура, °С, для сигнализаторов по солесодержанию - температура, °С, для сигнализаторов по УЭС - давление, МПа, не более | от +2 до +100 от +15 до +25 10 |
| Потребляемая мощность, Вт, не более | 15 |
| Срок безотказной работы сигнализатора, ч, не менее | 5000 |
| Средний срок службы сигнализатора, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре +25°С, % - атмосферное давление, кПа - вибрация частотой, Гц | от 0 до +50 от 20 до 100 от 80 до 120 от 5 до 60 |
Таблица 4 - Масса и габаритные размеры элементов сигнализаторов
| Наименование элемента | Масса, кг, не более | Г абаритные размеры, мм, | не более | |
| высота | ширина | длина | ||
| Преобразователи: - ПСК07М, ПСК08М; | 5 | 235 | 120 | 242 |
| - ПСК09М, ПСК10М; | 12 | 130 | 440 | 256 |
| - ПСК11М, ПСК12М; | 4 | 65,5 | 245 | 320 |
| - ПСК13М, ПСК14М; | 13 | 130 | 440 | 256 |
| Датчики | 15 | 133 | 275 | 160 |
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной графики.
Комплектность сигнализаторов «СПС07М - СПС14М» приведена в таблице 5.
| Таблица 5 - Комплект поставки сигнализато | ров | |
| Наименование | Обозначение | Количество, штук |
| Преобразователь сигнализирующий ПСК | 1 | |
| Комплект ЗИП, в том числе: | ||
| - съемник | 1 | |
| - уставка | АЖУ6.894.004 | 1 |
| - ключ гаечный торцевой | 2Б5.064.003 | 1 |
| - панель | АЖУ6.395.000 | 1 |
| - панель | 1Е6.180.512 | 1 |
| - элемент | 1Е6.180.566 | 1 |
| - элемент | 1Е5.121.280 | 1 |
| - элемент | 1Е5.121.281 | 1 |
| - элемент | 1Е5.121.284 | 1 |
| паспорт | 1Е5.121.285 | 1 |
| Датчик ДСВ31М* Комплект ЗИП в том числе: | ||
| - съемник | 1 | |
| - прокладка | АЖУ8.896.000 | 1 |
| - прокладка | АЖУ7.840.003 | 1 |
| - ключ | АЖУ7.840.006 | 1 |
| - втулка | 2Б8.675.031 | 1 |
| - элемент чувствительный | СЧ.102.109.766 | 1 |
| паспорт | АЖУ6.036.016 | 1 |
| Руководство по эксплуатации | 2.840.149 РЭ | 1 |
| Паспорт | АЖУ2.840.149 ПС | 1 |
| Методика поверки | АЖУ2.840.149 МИ | 1 |
| * Тип датчика согласовывается с заказчиком | ||
осуществляется по документу АЖУ2.840.149 МИ «Сигнализаторы солесодержания «СПС07М
- СПС14М» Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии Республики Армения» 19.06.2019 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
- натрий хлористый химически чистый ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ Р 8.722-2010 ГСИ Анализаторы жидкости кондуктометрические. Методика поверки
ТУРА25-182-95 Сигнализаторы солесодержания «СПС07М - СПС14М». Технические условия
