| Номер в госреестре | 76268-19 |
| Наименование СИ | Установки контроля геометрических параметров |
| Обозначение типа СИ | МРК |
| Изготовитель | Общество с ограниченной ответственностью «Марви» (ООО «Марви»), г. Самара |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки контроля геометрических параметров «МРК» (далее по тексту - установки) предназначены для измерений геометрических параметров объектов контроля в виде тел вращения, помещенных в измерительное поле установки в автоматическом режиме.
Принцип действия установок основан на согласованном взаимодействии отдельных измерительных модулей, в которых реализован принцип оптической триангуляции, основанный на регистрации изменения положения отраженного светового пятна от контролируемого объекта на светочувствительной линейке фотоприемника и измерений расстояния от текущего положения лазерного модуля до проекции светового пучка на объекте контроля. Произведенные измерения установка использует для дальнейшего математического расчета параметров объекта контроля. Результаты измерений и расчетов пересылаются в вычислительный модуль, обрабатываются, формируя базу данных, и отображаются на экране оператора.
Установка состоит из механического, измерительного, вычислительного и управляющего модулей.
Установка выпускается в модификациях 1 и 2, которые отличаются типом датчиков (разная разрешающая способностью датчиков) расстояния и их конфигурацией расположения на измерительном модуле.
В установках используются датчики производства компании ООО «Марви»

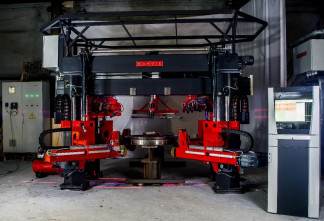

Общий вид средства измерений представлен на рисунке 1.
Пломбирование установок от несанкционированного доступа не предусмотрено.
Обработка результатов измерений, управление установкой и параметрами контроля, создание и сохранение файлов с данными контроля, протоколов контроля, осуществляется с помощью программного обеспечения (ПО) MRT-К.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО системы соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MRT-К |
| Номер версии (идентификационный номер) ПО | 1.30.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений положения точки поверхности объекта контроля | |
| по осям, мм: | |
| X | от 0 до 790 |
| от 790 до 1200 | |
| от 1200 до 1500 | |
| Z | от 0 до 250 |
| от250 до 350 | |
| Пределы допускаемой абсолютной погрешности измерений положения | |
| точки поверхности объекта по осям, мм: | |
| Х (модификация 1) | ± 0,05 |
| Х (модификация 2) | ± 0,1 |
| Z (модификация 1) | ± 0,05 |
| Z (модификация 2) | ± 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний энкодера положения, мм | от 0 до 15000 |
| Пределы допускаемого отклонения показаний энкодера положения, мм | ± (0,1 1к+1), где 1к - измеренное энкодером расстояние, мм |
| Время на полный цикл замера объекта контроля, с, не более | 37 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, час в сутки, не менее | 24 |
| Средняя наработка на отказ, час, не менее | 20000 |
| Средний срок службы, лет, не менее | 3 |
| Габаритные размеры установки, мм, не более: - вдоль направления контроля; - ширина; - высота | 3562 4164 2201 |
| Масса установки, кг, не более: - общая масса механического оборудования; - общая масса электронного оборудования; - общая масса оборудования автоматики | 5000 100 100 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | От +5 до +40 От 20 до 80 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4- Комплектность средства измерений
| Наименование и условное обозначение | Обозначение | Количество |
| Установка контроля геометрических параметров, состоящая из Механический модуль: - Механизмы подъема, центрирования и вращения объекта контроля - Устройство подачи настроечного образца в зону контроля. Измерительный модуль: - Несущая консоль и рамы для крепления датчиков; - Датчики расстояния. Вычислительный модуль: - Промышленный вычислитель. Управляющий модуль: - Панель оператора; - Программируемый логический контроллер. | МРК | 1 шт |
| Комплект настроечных образцов: - настроечный образец 1 - настроечный образец 2* | 1 шт 1 шт | |
| Руководство по эксплуатации | МВ.0011.0000.000 ИЭ | 1 экз. |
| Установки контроля геометрических параметров «МРК» Паспорт | МВ.0011.0000.000 | 1 экз. |
| Настроечный образец 1. Установки контроля геометрических параметров «МРК». Паспорт | 1 экз. | |
| Настроечный образец 2. Установки контроля геометрических параметров «МРК». Паспорт | 1 экз. | |
| Комплект чертежей | МВ.0011.1000.000 | 1 экз. |
| Методика поверки | МП 041.Д4-19 | 1 экз. |
| * - Тип в соответствии с заказом потребителя | ||
осуществляется по документу МП 041.Д4-19 «ГСИ. Установки контроля геометрических размеров «МРК». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 июля 2019 г. Основные средства поверки:
Меры длины концевые плоскопараллельные. Набор №1. (Рег. № 432-50). Класс точности
2 в соответствии с ГОСТ 9038-90;
Набор мер длины концевых плоскопараллельных. Набор №8 (Рег. № 37335-08). Класс точности 2 в соответствии с ГОСТ 9038-90;
Индикатор часового типа ИЦ (Рег № 58190-14) Диапазон измерений от 0 до 12,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Установки контроля геометрических параметров «МРК». Технические условия МВ.0011.0000.000 ТУ
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
