Государственный реестр средств измерений

Система томографическая X-VIEW X5000, 76271-19

76271-19
Система томографическая X-VIEW X5000 (далее - система) предназначена для измерений линейных размеров изделий сложной формы.
Карточка СИ
Номер в госреестре 76271-19
Наименование СИ Система томографическая
Обозначение типа СИ X-VIEW X5000
Изготовитель "North Star Imaging, Inc.", США
Год регистрации 2019
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система томографическая X-VIEW X5000 (далее - система) предназначена для измерений линейных размеров изделий сложной формы.

Описание

Принцип действия системы основан на прохождении рентгеновского излучения сквозь изделие, при этом на детекторе образуется его проекция, детектор регистрирует и считывает текущие проекции и производит их набор при повороте изделия на 360°. При помощи программного обеспечения, используя полученный набор данных, выполняется реконструкция изделия. При наложении срезов друг на друга получают трёхмерную модель изделия с его внешней и внутренней структурой и геометрией.

Система состоит из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника рентгеновского излучения (рентгеновская трубка закрытого и открытого типа), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.

В комплект поставки системы входит комплект мер калибровочных для настройки и калибровки системы.

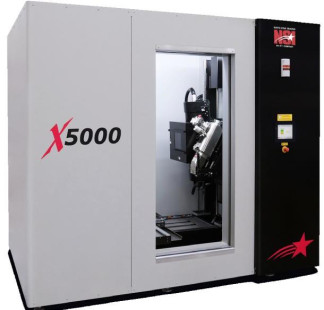

Общий вид системы представлен на рисунке 1.

Обозначение места нанесения знака поверки представлено на рисунке 2. Пломбирование системы не предусмотрено.

ЮО

Рисунок 2 - Обозначение места нанесения знака поверки

Программное обеспечение

Система имеет автономные программные обеспечения (далее - ПО) efX-dr, efX-ct и VGStudio MAX. ПО efX-dr предназначено для управления системой и получения массивов теневых проекций, efX-ct - для создания трёхмерной модели изделия, VGStudio MAX - для передачи, обработки, регистрации данных.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

efX-dr

efX-ct

VGStudio

MAX

Номер версии (идентификационный номер) ПО

не ниже 2.0

не ниже 2.0

не ниже 3.2.3

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм

от 1 до 200

Верхний предел показаний линейных размеров, мм: - высота

1220

- диаметр

840

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм

±(100 + 2L)*

Дискретность отсчета, мкм

0,1

* L - измеряемый линейный размер, мм.

Наименование характеристики

Значение

Масса изделия, кг, не более

227

Источник рентгеновского излучения:

- рентгеновская трубка открытого типа:

- напряжение, кВ

225

- мощность, В-А

320

- рентгеновская трубка закрытого типа:

- напряжение, кВ

450

- мощность, В-А

700/1500

Габаритные размеры, мм, не более:

- высота

2570

- ширина

2440

- длина

3200

Масса, кг, не более

13200

Параметры электрического питания:

- напряжение переменного тока, В

от 230 до 240

- частота переменного тока, Гц

от 50 до 60

Потребляемая мощность, В-А

4000

Условия эксплуатации:

- температура окружающего воздуха, °С

от +17 до +25

- относительная влажность, %, не более

85

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и в виде наклейки на корпус системы.

Комплектность

Таблица 4 - Комплектность системы

Наименование

Обозначение

Количество

Система томографическая X-VIEW X5000

-

1 шт.

Мера калибровочная

-

4 шт.

Компьютер

-

2 шт.

Программное обеспечение

efX-dr

1 экз.

Программное обеспечение

efX-ct

1 экз.

Программное обеспечение

VGStudio MAX

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 2512-0007-2019

1 экз.

Поверка

осуществляется по документу МП 2512-0007-2019 «ГСИ. Система томографическая X-VIEW X5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 августа 2019 г.

Основные средства поверки:

- комплект мер для поверки систем томографических General Electric (регистрационный номер в Федеральном информационном фонде 54705-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на систему и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «North Star Imaging, Inc.», США

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 05.11.2024
