| Номер в госреестре | 76275-19 |
| Наименование СИ | Устройства релейной защиты и автоматики с функциями измерений |
| Обозначение типа СИ | SIPROTEC 5 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 (далее - устройства РЗА) предназначены для измерений параметров электрических величин, электрической мощности и энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц.
Принцип действия устройства РЗА основан на аналогово-цифровом преобразовании входных аналоговых сигналов, их цифровой обработке с последующим отображением результатов измерений на дисплее устройства, их регистрации и хранении в памяти устройства РЗА и (или) передаче измерений по цифровым интерфейсам связи в информационные системы более высокого уровня.
Данное устройство может применяться в электрических сетях всех классов напряжений, электростанциях и подстанциях, промышленных предприятиях и электроустановках потребителей. Предназначено для эксплуатации внутри закрытых помещений.
Устройства РЗА выпускаются в ряде модификаций (таблица 1), с одинаковой измерительной частью и отличающихся реализованным алгоритмом защиты оборудования на электрической станции или подстанции. Конструктивно все устройства РЗА могут быть выполнены в различных корпусах для встраивания в стойку или в виде блоков для панельного монтажа.
Таблица 1 - Модификации устройств релейной защиты и автоматики
| Модификация | Назначение |
| 7SA8 (7SA82/86/87) | Дистанционная защита |
| 7SD8 (7SD82/86/87) | Дифференциальная защита линии |
| 7SL8 (7SL82/86/87) | Дистанционная и дифференциальная защита линии |
| 7SJ8 (7SJ82/85/86) | Токовая защита |
| 7VK8 (7VK87) | Автоматика и управление выключателем |
| 7UT8 (7UT82/85/86/87) | Дифференциальная защита трансформатора |
| 7SK8 (7SK82/85) | Защита двигателя |
| 6MD8 (6MD85/86) | Контроллер присоединения |
| 7UM8 (7UM85) | Защита электрических машин |
| 7KE8 (7KE85) | Аварийный регистратор и контроль качества электроэнергии |
По конструктивному исполнению устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 делятся на:
- немодульные: 7SA82, 7SD82, 7SL82, 7SJ82, 7UT82, 7SK82;
- модульные: 7SA86/87, 7SD86/87, 7SL86/87, 7SJ85/86, 7VK87, 7UT85/86/87, 7SK85, 6MD85/86, 7UM85, 7KE85.
Аппаратное обеспечение немодульных устройств 7**82 размещено в одном закрытом корпусе (1/3 от 19”), возможность расширения аппаратного обеспечения за счет добавления внешних корпусов отсутствует. Основной модуль модульных устройств 7**85/86/87 конструктивно аналогичен немодульному устройству (1/3 от 19”), но имеется возможность расширения аппаратного обеспечения устройства за счет добавления внешних корпусов (модулей расширения), подсоединяемых конструктивно к основному модулю и физически к общей шине процесса.
В устройстве серии SIPROTEC 5 всегда можно обеспечить как минимум одну группу токовых входов (4 канала) и 1 группу входов по напряжению (4 канала). Дополнительные группы токов и напряжений могут быть установлены опционально за счет модулей расширения. Аналоговые входы устройства имеют гальваническую изоляцию.
Основные узлы устройств РЗА: входные преобразователи напряжения и тока, АЦП, микропроцессор, схема релейной защиты, схема интерфейсов, источник питания, клавиатура, ЖКИ.
На лицевой панели устройств РЗА расположены функциональные кнопки, ЖКИ, светодиодные индикаторы, на задней панели - разъемы входов, выходов, питания, интерфейсов связи.

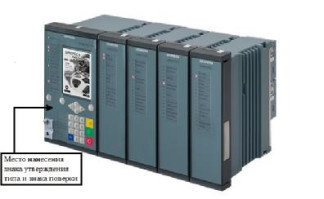

Внешний вид устройств РЗА и места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Встроенное программное обеспечение (далее - ПО) определяет основные, определяемые изготовителем, алгоритмы и характеристики функционирования устройства. Исходный код программы не доступен пользователю, но пользователь может обновлять существующее встроенное ПО устройства более новой версией встроенного ПО. Метрологические характеристики устройства определяются встроенным ПО и не доступны пользователю.
Для задания параметров работы устройства, для считывания регистрируемых устройством данных процесса и технического обслуживания устройств в период эксплуатации, предназначено внешнее ПО, функционирующее на платформе Windows актуальных версий. Внешнее ПО не влияет на основные алгоритмы устройства и его метрологические характеристики.
Таблица 2 - Идентификационные данные ПО устройств РЗА
| Идентификационные данные | Значения |
| Встроенное ПО | |
| Идентификационное наименование ПО | FW |
| Номер версии (идентификационный номер) ПО | не ниже 7.50 |
| Внешнее ПО | |
| Идентификационное наименование ПО | DIGSI 5 |
| Номер версии (идентификационный номер) ПО | не ниже 7.50 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики и технические
Пределы основной допускаемой приведенной у=(Д/ХН) • 100 погрешности в нормальных условиях измерений приведены в таблице 3.1. Нормирующее значение при определении приведенной основной погрешности, равно номинальному значению измеряемого параметра, указанному в таблице 3.4.
Таблица 3.1 - Метрологические характеристики устройств РЗА
| Наименование характеристики | Значение | ||
| Ток фазный | |||
| Диапазон измерений действующего значения фазного тока (IA, Ib, Ic) и тока нейтрали (IN), А | измерительный и релейный токовый вход | для !^ном=1 А | от 0,05 до 1,6 |
| для !-ном=5 А | от 0,25 до 8 | ||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений действующего значения фазного тока (IA, IB, IC) и тока нейтрали (IN), % | ±0,2 | ||
| Напряжение фазное | |||
| Диапазон измерений действующего значения фазного напряжения (UA, UB, Uc) и напряжения нейтрали (UN), В | от 5,77 до 115,47 | ||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений действующего значения фазного напряжения (UA, UB, Uc) и напряжения нейтрали (UN), % | ±0,2 | ||
| Напряжение линейное | |||
| Диапазон измерений действующего значения линейного напряжения (UAB, UBC, UCA), В | от 10 до 200 | ||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений действующего значения линейного напряжения (UAB, Ubc, Uca), % | ±0,2 | ||
| Активная мощность, фазная | |||
| Диапазон измерений активной мощности (фазной) (PA, Pb, Pc), Вт | для !-ном=1 А | от 2,3 до 110,8 при (0,05-1,6) Тн (0,8-1,2)^н |cos9|>0,5 | |
| для !-ном=5 А | от 11,5 до 554,2 при (0,05-1,6) Тн (0,8-1,2)^н |cos9|>0,5 | ||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений активной мощности (фазной) (PA, PB, Pc), % | ±0,2 | ||
| Наименование характеристики | Значение | |
| Активная мощность | ||
| Диапазон измерений активной мощности (трехфазной) (P), Вт | для !ж>м=1 А | от 6,9 до 332,4 при (0,05-1,6)Тн (0,8-1,2)^н |cos9|>0,5 |
| для !-ном=5 А | от 34,5 до 1662,6 при (0,05-1,6)Тн (0,8-1,2)^ |cos9|>0,5 | |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений активной мощности (трехфазной) (P), % | ±0,2 | |
| Реактивная мощность, фазная | ||
| Диапазон измерений реактивной мощности (фазной) (Qa, Qb, Qc), вар | для !-ном=1 А | от 2,3 до 110,8 при (0,05-1,6)Тн (0,8-1,2)^ |cos9| < 0,87 |
| А = ям л но « нч | от 11,5 до 554,2 при (0,05-1,6)Тн (0,8-1,2)^ |cos9|<0,87 | |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений реактивной мощности (фазной) (QA, QB, QC), % | ±0,2 | |
| Реактивная мощность | ||
| Диапазон измерений реактивной мощности (трехфазной) (Q), вар | для Iном=1 А | от 6,9 до 332,4 при (0,05-1,6)Тн (0,8-1,2)^н |cos9<0,87 |
| для Iном=5 А | от 34,5 до 1662,6 при (0,05-1,6)Тн (0,8-1,2)^ |cos9| < 0,87 | |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений мощности (трехфазной) (Q), % | ±0,2 | |
| Полная мощность, фазная | ||
| Диапазон измерений полной мощности (фазной) (SA, Sb, Sc), ВА | для !-ном=1 А | от 2,3 до 110,8 при (0,05-1,6)Тн (0,8-1,2)^ |
| ц л о мя II > | от 11,5 до 554,2 при (0,05-1,6)Тн (0,8-1,2)^н | |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений полной мощности (фазной) (SA, SB, SC), % | ±0,2 | |
| Наименование характеристики | Значение | |
| Полная мощность | ||
| Диапазон измерений полной мощности (трехфазной) (S), ВА | для 1ном=1 А | от 6,9 до 332,4 при (0,05-1,6)1н (0,8-1,2)Ин |
| I л о мя II > | от 34,5 до 1662,6 при (0,05-1,6)1н (0,8-1,2)Ин | |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений полной мощности (трехфазной) (S), % | ±0,2 | |
| Частота | ||
| Диапазон измерений частоты сети (f), Г ц | от 45 до 55 | |
| Пределы основной допускаемой абсолютной погрешности измерений частоты сети (f), Г ц | ±0,005 | при Цф=57 В (Илин=100 В); f = 49,8 - 50,2 Гц |
| ±0,01 | при Цф=57 В (Илин=100 В); f=(47 - 49,8) или (50,2 - 53) Гц | |
| ±0,02 | при Цф=57 В (Илин=100 В); f=(45 - 47) или (53 - 55) Гц | |
| Фазовый угол по току | ||
| Диапазон измерений фазового угла по току (ф), ° | от -180 до +180 | |
| Пределы основной допускаемой абсолютной погрешности измерений фазового угла по току (ф), ° | ±0,2 | при 1=1 А и 1=5 А f=(47,5 - 52,5)Гц |
| Угол по напряжению | ||
| Диапазон измерений фазового угла по напряжению (ф), ° | от -180 до +180 | |
| Пределы основной допускаемой абсолютной погрешности измерений фазового угла по напряжению (ф), ° | ±0,2 | при Цф=57 В (Илин=100 В); f=(47,5 - 52,5) Гц |
| Коэффициент мощности | ||
| Диапазон измерений коэффициента мощности |cosф| | от 0,01 до 1 | |
| Пределы основной допускаемой абсолютной погрешности измерений коэффициента мощности (cosф) | ±0,005 | при (0,05 - 1,6 А)1ном (0,8 - 1,2 А)-Ином |
| Энергия активная | ||
| Диапазон измерений активной энергии (Wp), кВтч | /">63 /">63 1 от -2 до 2 -1 | |
| Пределы основной допускаемой относительной погрешности измерений активной энергии (Wp), % | ±1 | при f 1>0,11ном и>0,Шном |cosф|>0,707 |
| Наименование характеристики | Значение | |
| Энергия реактивная | ||
| Диапазон измерений реактивной энергии (Wq), кварч | о63 /">63 1 от -2 до 2 -1 | |
| Пределы основной допускаемой относительной погрешности измерений реактивной энергии (Wq), % | ±1 | при f ^Пном U>0,1Uном |cos9|<0,707 |
| Постоянный ток | ||
| Диапазон измерений силы постоянного тока, мА | от -5 до +5 | |
| от 0 до +5 | ||
| от -20 до +20 | ||
| от 0 до +20 | ||
| от +4 до +20 | ||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,5 | |
| Постоянное напряжение | ||
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 | |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % | ±0,5 | |
Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEc 5 обеспечивают измерение следующих электрических параметров сети переменного тока:
Таблица 3.2 - Номинальные значения электрических параметров сети переменного тока
| Наименование параметра | Обозначение параметра | Единицы измерений | |
| Первичные | Вторичные | ||
| Действующее значение фазного тока | Ia, Ib, Ic | А | А |
| Действующее значение тока нейтрали | In | А | А |
| Действующее значение фазного напряжения | Ua, Ub, Uc | кВ | В |
| Действующее значение линейного напряжения | UAB, UB& Uca | кВ | В |
| Действующее значение напряжения нейтрали | Un | кВ | В |
| Активная мощность (фазная) | Pa, Pb, Pc | МВт | Вт |
| Активная мощность (трехфазная) | P | МВт | Вт |
| Реактивная мощность (фазная) | Qa, Qb, Qc | Мвар | вар |
| Реактивная мощность (трехфазная) | Q | Мвар | вар |
| Полная мощность (фазная) | Sa, Sb, Sc | МВА | ВА |
| Полная мощность (трехфазная) | S | МВА | ВА |
| Частота сети | f | Гц | Гц |
| Фазовый угол | Ф | О | О |
| Коэффициент активной мощности | cos9 | (абс) | (абс) |
| Активная энергия | Wp+ (отпуск) Wp- (прием) | кВтч, МВтч, ГВтч | - |
| Реактивная энергия | Wq+ (отпуск) Wq- (прием) | кварч, Мварч, Гварч | - |
Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 обеспечивают измерение силы и напряжения постоянного тока (таблица 3.3):
Таблица 3.3 - Диапазоны измерений силы и напряжения постоянного тока
| Наименование параметра | Значение |
| Постоянный ток, мА | от -20 до +20 |
| Постоянное напряжение, В | от -10 до +10 |
Номинальные значения электрических параметров сети переменного тока приведены в таблице 3.4
Таблица 3.4 - Номинальные значения электрических параметров сети переменного тока
| Наименование характеристики | Значение |
| Номинальный фазный ток и ток нейтрали !ном, А | 1 или 5 |
| Номинальное фазное напряжение и напряжение нейтрали Ифном, В | 57,7 |
| Номинальное линейное напряжение Илном, В | 100 |
| Номинальная частота переменного тока ^ом, Г ц | 50 |
| Номинальная мощность (активная Рном, Вт, реактивная Оном, вар, полная Sном, В А) | 57,74/288,7 (фазная) 173,2/866,1 (трехфазная) |
| Номинальный фазовый угол фном, °(град) | 0 |
| Номинальный коэффициент активной мощности ^фном, (абс) | 1 |
Пределы допускаемой дополнительной приведенной погрешности при изменении нормальных условий измерений приведены в таблице 3.5. Нормирующее значение при определении дополнительной приведенной погрешности равно номинальному значению измеряемого параметра.
Таблица 3.5 - Пределы дополнительной допускаемой погрешности измерений при изменении нормальных условий измерений электрических параметров сети переменного тока_
| Внешнее условие | Отклонение | Удои |
| Напряжение питания устройства, В | (0,8 - 1,2)-Ином | ±0,2 % |
| Температура окружающей среды, °С | От -10 до +55 | ±0,1 % на каждые 10 °С |
| Частота сети, Гц | от 40 до 60 | ±0,2 % 0из№ Иизм) ±0,5 % (Sизм, Pизм, Оизм) ±0,5 % (|^ф|изм) |
| Коэффициент мощности | cosф <0,5 | ±0,5 % (Ризм) |
| cosф >0,87 | ±0,5 % (Оизм) |
Таблица 4.1 - Основные технические характеристики устройств РЗА
| Наименование характеристики | Значение |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, мм рт.ст. - отклонение напряжения питания устройства Ином, % - частота сети, Гц - форма сигналов синусоидальная, полное искажение гармониками, %, не более - отсутствие электромагнитных полей; - положение устройства горизонтальное, с отклонением, ° | 23±1 65±15 от 84 до 106,7 ±5 50±1 5 ±2 |
| Наименование характеристики | Значение | |
| - состояние устройства прогретое, время работы, мин не менее | 15 | |
| Немодульное устройство РЗА | ||
| Параметры электрического питания | частота переменного тока, Гц | 50 (допустимый диапазон отклонений: от 47 до 52 Гц) |
| напряжение переменного тока, В | 100 / 115 / 230 (допустимый диапазон отклонений: от 80 до 265 В) | |
| напряжение постоянного тока, В | 110 / 125 / 220 / 250 (допустимый диапазон отклонений: от 88 до 300 В) | |
| 60 / 110 / 125 (допустимый диапазон отклонений: от 48 до 150 В) | ||
| 24 / 48 (допустимый диапазон отклонений: от 19 до 60 В) | ||
| Потребляемая мощность, не более | Постоянное напряжение питания, Вт | 7 |
| Переменное напряжение питания, 230 В (50 Гц), ВА | 16 | |
| Переменное напряжение питания, 115 В (50 Гц), ВА | 12,5 | |
| Габаритные размеры устройства, мм, не более - высота - ширина - длина | 268 150 229 | |
| Масса, кг, не более | 3,6 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, мм рт. ст. | от -10 до +55 до 75 от 84 до 106,7 | |
| Средний срок службы, лет | 25 | |
| Средняя наработка на отказ, ч | 150 000 | |
| Наименование характеристики | Значение | ||
| Модульное устройство РЗА | |||
| Параметры электрического питания (блоки питания PS201, PS203, CB202) | напряжение переменного тока, В | 100 / 115 / 230 (допустимый диапазон отклонений: от 80 до 265 В) | |
| частота переменного тока, Гц | 50 (допустимый диапазон отклонений: от 47 до 52 Гц) | ||
| напряжение постоянного тока, В | 60/ 110 / 125 / 220 / 250 (допустимый диапазон отклонений: от 48 до 300 В) | ||
| 24 / 48 (допустимый диапазон отклонений: от 19 до 60 В) | |||
| Потребля емая мощность, не более | Модульное устройство 1/3 без съемных модулей | Постоянное напряжение питания, Вт | 13 |
| Переменное напряжение питания, 230 В (50 Гц), В-А | 33 | ||
| Переменное напряжение питания, 115 В (50 Гц), В-А | 24 | ||
| Модуль расширения 1/6 для модульных устройств | Постоянное напряжение питания, Вт | 3 | |
| Переменное напряжение питания, 230 В (50 Гц), В-А | 6 | ||
| Переменное напряжение питания, 115 В (50 Гц), В-А | 6 | ||
| Модуль расширения СВ202 для модульных устройств без съемных модулей | Постоянное напряжение питания, Вт | 3,5 | |
| Переменное напряжение питания, 230 В (50 Гц), В-А | 14 | ||
| Переменное напряжение питания, 115 В (50 Гц), В-А | 7 | ||
| Съемный модуль | Постоянное напряжение питания, Вт | 5 | |
| Переменное напряжение питания, 230 В (50 Гц), В-А | 6 | ||
| Переменное напряжение питания, 115 В (50 Гц), В-А | 6 | ||
| Г абаритные размеры средства измерений (ВХШХД), мм, не более | 1/1 19” | 268x450x229 | |
| 1/2 19” | 268x225x229 | ||
| 1/3 19” | 268x150x229 | ||
| 2/3 19” | 268x375x229 | ||
| 2/3 19” | 268x300x229 | ||
| Наименование характеристики | Значение | |
| Масса, кг, не более | 1/1 19” | 15,5 |
| 1/2 19” | 7,2 | |
| 1/3 19” | 4,4 | |
| 2/3 19” | 12,7 | |
| 2/3 19” | 9,9 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, мм рт. ст. | от -10 до +55 до 75 от 84 до 106,7 | |
| Средний срок службы, лет | 25 | |
| Средняя наработка на отказ, ч | 150 000 | |
Таблица 4.2 - Аппаратное обеспечение немодульных устройств 7**82
| Модуль (плата) | |||
| Аналоговые измерительные каналы | I0101 | I0102 | I0103 |
| Первая группа токовых входов (4 канала) | Х | Х | Х |
| Вторая группа токовых входов (4 канала) | Х | ||
| Первая группа входов напряжения (4 канала) | Х | ||
| Вторая группа входов напряжения (4 канала) | |||
| Блоки питания | PS101 | ||
| Вариант 1 (постоянное напряжение) | от 24 до 48 В | ||
| Вариант 2 (постоянное напряжение) | от 60 до 125 В | ||
| Вариант 3 (постоянное или переменное напряжение) | от 110 до 250 В или от 100 до 230 В (50 Гц) | ||
Таблица 4.3 - Аппаратное обеспечение модульных устройств 7**85/86/87
| Модуль (плата) | ||||||
| 1 | 2 | |||||
| Аналоговые измерительные каналы | I0201 I0215 | I0202 I0214 I0208 | I0203 | I0210 | I0211 | I0212 |
| Первая группа токовых входов (4 канала) | X | X | X | X | ||
| Вторая группа токовых входов (4 канала) | X | |||||
| Первая группа входов напряжения (4 канала) | Х | X | X | |||
| Вторая группа входов напряжения (4 канала) | X | |||||
| 4 канала постоянного тока ±20 мА / напряжения ±10 В (высокоскоростные преобразователи) | X | |||||
| 8 каналов постоянного тока ±20 мА / напряжения ±10 В (высокоскоростные преобразователи) | Х | |||||
| Блоки питания | PS201 | PS203 | cB202 | |||
| 1 | 2 |
| Вариант 1 (постоянное напряжение) | от 24 до 48 В |
| Вариант 2 (постоянное или переменное напряжение) | от 60 до 250 В или от 100 до 230 В (50 Гц) |
Немодульные устройства и основной модуль модульных устройств имеют 2 универсальных слота для съемных модулей. Модуль расширения CB202 для модульных устройств имеет 3 таких слота. Съемные модули в зависимости от модели и назначения выполняют следующие задачи:
- интерфейсы связи: модули USART-* и ETH-*;
- датчики дуговой защиты: модуль ARC-*;
- 4-х канальный измерительный преобразователь ±20 мА: модуль ANAI-CA-4EL. Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5
имеют 2 типа аналоговых токовых входа 1/5 А, определяемые моделью блока зажимов токовых цепей устройства:
- аналоговый токовый вход 1/5 А для функций релейной защиты - Релейный токовый
вход;
- аналоговый токовый вход 1/5 А для задач измерений - Измерительный токовый вход. Релейный токовый вход модульных устройств выполняется на номинальный ток 1/5 А и,
в зависимости от модели устройства, обеспечивает рабочий диапазон 20- !ном или 100Тном.
Релейный токовый вход немодульных устройств выполняется на номинальный ток 1/5 А и обеспечивает рабочий диапазон 50Тном.
Измерительный токовый вход модульных и немодульных устройств выполняется на номинальный ток 1/5 А и обеспечивает рабочий диапазон 1,6Тном.
В таблице 5.1 ниже приведена информация по моделям блоков зажимов токовых цепей устройства.
Таблица 5.1 - Блоки зажимов токовых цепей устройства и их обозначения
| Блок зажимов | Обозначения блоков зажимов | ||
| Дисплей устройства | Этикетка на блоке зажимов | Код заказа | |
| Модульные устройства | |||
| 4 релейных токовых входа | TBC4PROTA | C73334A 1A18 *7* | P1Z512 |
| 3 релейных токовых входа + 1 измерительный токовый вход | TBC3PROTA1M | C73334A 1A18 *8* | P1Z529 |
| 4 измерительных токовых входа | TBC4M | C73334A 1A18 *9* | P1Z536 |
| Немодульные устройства | |||
| 4 релейных токовых входа | TBC4PROTB | C73334A 1A18 *5* | P1Z1869 |
| 3 релейных токовых входа + 1 измерительный токовый вход | TBC3PROTB1M | C73334A 1A18 *6* | P1Z1647 |
По способу монтажа (установки) устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 делятся на:
- утопленный монтаж в лицевую панель;
- крепление на монтажном основании со встроенной панелью управления;
- крепление на монтажном основании с вынесенной панелью управления.
| Параметр | Значение |
| Номинальная частота | 50/60 Гц |
| Потребляемая мощность одним каналом при номинальном токе | 0,1 ВА |
| Термическая стойкость | 500 А в течение 1 с 150 А в течение 10 с 30 А в течение 2 мин 25 А в течение 3 мин 20 А продолжительно (20Тном /4Тном) |
| Динамическая стойкость | 1250 А |
| Длительность цикла измерения и опроса | 100 мкс |
Таблица 5.3 - Характеристики входов по напряжению
| Параметр | Значение |
| Номинальная частота | 50/60 Гц |
| Потребляемая мощность одним каналом при номинальном напряжении | 0,1 ВА |
| Термическая стойкость | 2,3Ином (230 В) продолжительно |
| Длительность цикла измерения и опроса | 100 мкс |
Таблица 5.4 - Характеристики измерительных преобразователей ±20 мА съемного модуля
ANAI-CA-4EL
| Параметр | Значение |
| Класс изоляции | Безопасное сверхнизкое напряжение (МЭК 60255-27) |
| Количество каналов | 4 |
| Рабочий диапазон | от -24 до +24 мА (пост.) |
| Входное сопротивление | 140 Ом |
| Допустимая разность потенциалов между каналами | 20 В (пост.) |
| Г альваническая изоляции от земли/корпуса | 700 В (пост.) |
| Допустимая перегрузка | 100 мА (пост.) продолжительно |
| Период опроса | 200 мс |
Таблица 5.5 - Характеристики высокоскоростных каналов постоянного напряжения модулей
I0210 и IO212
| Параметр | Значение |
| 1 | 2 |
| Класс изоляции | I0210: Сверхнизкое напряжение (МЭК 60255-27) I0212: Безопасное сверхнизкое напряжение (МЭК 60255-27) |
| Количество каналов | с С\ С |
| I0212: 8 | |
| Рабочий диапазон | от -10 до +10 В (пост.) |
| Входное сопротивление | 48 кОм |
| Напряжение испытания изоляции между каналами | 3,5 кВ (пост.) |
| Напряжение испытания изоляции на корпус/землю | 3,5 кВ (пост.) |
| 1 | 2 |
| Максимальное допустимое напряжение на измерительном входе | 300 В |
| Допустимая перегрузка | 20 В (пост.) продолжительно |
| Период опроса | 62,5 мкс |
Устройства релейной защиты и автоматики с функциями измерений серии SIPR0TEc 5 имеют внутренний таймер (внутренние часы) для регистрации событий и процессов во время работы. Часы питаются от встроенных аккумуляторов и продолжают отсчет в условиях отсутствия внешнего питания. Характеристики устройств в части контроля времени и регистрации событий приведены в таблице 6.
Таблица 6 - Характеристики внутренней регистрации событий
| Параметр | Значение |
| Точность хода внутренних часов без внешней синхронизации, с/сутки, не хуже | ±1,0 |
| Календарная и инструментальная синхронизация внутренних часов со временем UTc от внешнего источника точного времени с точностью, мс, не хуже | ±1,0 |
| Количество внешних каналов синхронизации | 2 |
| Резервирование каналов синхронизации | Да |
| Присвоение меток времени аналоговому сигналу с точностью, мс | ±1,0 |
| Регистрация событий с точностью, мс | ±1,0 |
наносится типографским способом на титульные листы руководства по эксплуатации. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство РЗА серии Siprotec 5 | Обозначение, состав, комплектность и функциональные особенности устройства зависят от кода заказа | Количество устройств в поставке определяется заказом |
| Комплект принадлежностей | ||
| Руководство по эксплуатации | 1 экз. (эл. вид) |
осуществляется по документу МП-075/11-2018 «Устройства релейной защиты и автоматики с функциями измерений серии SIPR0TEc 5. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 18 сентября 2018 г.
Основное средство поверки:
- Установка поверочная универсальная «УППУ-МЭ», регистрационный номер в Федеральном информационном фонде 57346-14;
- Измеритель параметров электробезопасности электроустановок MI 2094, регистрационный номер в Федеральном информационном фонде 36055-07;
- Блок коррекции времени ЭНКС-2, регистрационный номер в Федеральном информационном фонде 37328-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма поверителя наносится на свидетельство о поверке и (или) в специально отведенное место, указанное на рисунке 1.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к устройствам релейной защиты и автоматики с функциями измерений серии SIPROTEC 5
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 26.205-88 «Комплексы и устройства телемеханики. Общие технические условия»
