| Номер в госреестре | 76277-19 |
| Наименование СИ | Анализаторы импеданса прецизионные |
| Обозначение типа СИ | 6630 |
| Изготовитель | ?ма "Microtest Corporation", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы импеданса прецизионные серии 6630 (далее - анализаторы) предназначены для измерений параметров пассивных элементов электрических цепей (Z - полное сопротивление, Y - полная проводимость, 9 - фазовый угол, RS - электрическое сопротивление переменного тока по последовательной схеме, RP - электрическое сопротивление переменного тока по параллельной схеме, Rdc - электрическое сопротивление постоянного тока, X -реактивное электрическое сопротивление по последовательной схеме, G - активная проводимость по параллельной схеме, B - реактивная проводимость по параллельной схеме, CS
- электрическая емкость по последовательной схеме, CP - электрическая емкость по параллельной схеме, LS - индуктивность по последовательной схеме, LP - индуктивность по параллельной схеме, D - тангенс угла потерь, Q - добротность).
Принцип действия анализаторов основан на измерении напряжения на объекте и силы тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Анализаторы позволяют измерять параметры при 2-х, 3-х и 4-х - полюсном включении объекта с использованием экранированных измерительных кабелей и присоединительных устройств (дополнительные опции). Все метрологические характеристики определяются исходя из значения полного сопротивления и фазового угла (Z и 9) путем пересчета.
Анализаторы имеют функции, позволяющие отобразить измеренные параметры на выбранных частотах в виде списка «List» (максимум 15 точек) и в виде графика «Sweep mode», функцию анализа эквивалентной схемы.
Анализаторы также позволяют пересчитывать измеряемые параметры в диэлектрическую и магнитную проницаемости измеряемого объекта с использованием введенных геометрических размеров измеряемого объекта.
Анализаторы имеют пятнадцать модификаций. Модификации отличаются друг от друга диапазоном рабочих частот, наличием или отсутствием функции отображения измеряемых параметров в виде графиков «Sweep mode» и функции анализа эквивалентной схемы.
Общий вид анализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

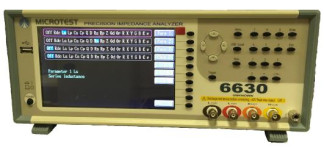

Рисунок 1 - Общий вид анализаторов импеданса прецизионных серии 6630
Схема пломбировки от
несанкционированного
доступа
Анализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже V1.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | г | Значение характеристики | |||
| 6630-3, 6630-3G, 6630-3GS | 6630-5, 6630-5G, 6630-5GS | 6630-10, 6630-10G, 6630-10GS | 6630-20, 6630-20G, 6630-20GS | 6630-30, 6630-30G, 6630-30GS | |
| Диапазон рабочих частот, Гц | от 10 до 3-106 | от 10 до 5-106 | от 10 до 10406 | от 10 до 20-106 | от 10 до 30-106 |
| Пределы допускаемой относительной погрешности установки частоты | ±0,0001 | ||||
| Измеряемые параметры | Z, Rs, Rp, Rdc, X, G, B, Y, Cs, Cp, Ls, Lp, D, Q, 9 | ||||
| Диапазон измерений Z, Rs, Rp, X, Ом | от 0,1 до 4-107 | ||||
| Rdc, Ом | от 0 до 1 • 107 | ||||
| Y, G, B, См | от 1 • 10-7 до 100 | ||||
| 9, градус | от 1 до 180 | ||||
| 9, радиан | от 1 до 3,14 | ||||
| Cs, Cp, Ф | от 1-10"12 до 0,01 | ||||
| Ls, Lp, Гн | от Ы0-/ до 1-103 | ||||
| D | от 1 • 10-4 до 10 | ||||
| Q | от 1 до 300 | ||||
| Диапазон показаний Z, Rs, Rp, X, Ом | от 0,000001 до 9999,99-106 | ||||
| Ом | от 0,00001 до 99,9999-106 | ||||
| Y, G, B, См | от 0,01 •Ю"9 до 999,999 103 | ||||
| 9, градус | от 0,001 до 180,000 | ||||
| 9, радиан | от 0,00001 до 3,14159 | ||||
| Cs, Cp, Ф | от 0,00001 •Ю"12 до 999,999 | ||||
| Ls, Lp, Гн | от 0,01 •Ю"9 до 999,999 103 | ||||
| D | от 0,00001 до 9,99999 | ||||
| Q | от 0,01 до 999999 | ||||
| Пределы допускаемой относительной основной погрешности измерений (Ае), % по Z, Y; по L, С, X, B (при Dx < 0,1); по R (при Dx > 10, Qx < 0,1) | ±[Ab' + {z's /|Zx\ + ГО-\ZX )-100]-Kt* | ||||
| Пределы допускаемой абсолютной погрешности измерений (ве) по в, радиан | ± Ае/100 | ||||
| Пределы допускаемой относительной погрешности измерений (5) по L, С, X, B (при Dx > 0,1), % | ± Ае 'V1 + DX | ||||
| Наименование характеристики | Значение характеристики | ||||
| 6630-3, 6630-3G, 6630-3GS | 6630-5, 6630-5G, 6630-5GS | 6630-10, 6630-10G, 6630-10GS | 6630-20, 6630-20G, 6630-20GS | 6630-30, 6630-30G, 6630-30GS | |
| Пределы допускаемой относительной погрешности измерений (5R) по R, % при 0,1 < Dx < 10, (10 > Qx > 0,1); при Dx < 0,1 (Qx > 10) | dRs -± Ae -V1 + Dll Dx о A J1 + Dl dRp - ± e y x Dx m Ae 1100 -V1 + d2x | ||||
| dR-±A l Dx dRp -± Ae p Dx m Ae 1100 | |||||
| Пределы допускаемой относительной погрешности измерений (5G) по G, % при Dx > 0,1 при Dx < 0,1 | ± Ae -V1 + Dll Dx ± Ae l Dx | ||||
| Пределы допускаемой абсолютной погрешности измерений (AD) по D при Dx < 0,1 при 0,1 < Dx < 1 | ± Ae 1100 ± Ae-(1+Dx) I10C | ||||
| Пределы допускаемой абсолютной погрешности измерений (AQ) по Q (если Qx Dx < 1): при Qx > 10, (Dx < 0,1) при Qx < 10, (Dx > 0,1) | DQ-±(q2 - Ae I10 0)l(1 m Qx • Ae I100) DQ=±(q2 • Ae -(1+Dx) l10c)l(1m Qx • Ae -(1+Dx) l100 | ||||
| Уровень тест-сигнала (напряжение переменного тока), В | от 0,01 до 2 | ||||
| Уровень тест-сигнала (сила переменного тока), мА | от 0,2 до 20 | ||||
| Выходное сопротивление источника сигнала, Ом | 25; 100 | ||||
| Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % | 23±5 от 20 до 80 | ||||
| Примечание: Dx - измеренное значение тангенса угла потерь; Qx - измеренное значение добротности; Zx - измеренное значение полного сопротивления. Значения коэффициентов Ab, Zs , Yo,Kt, указаны в таблице 4. Для значений R<100 Ом и C<100 пФ при частотах > 10 МГц погрешность не нормируется. | |||||
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| -напряжение переменного тока, В | от 90 до 264 |
| -частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, В • А, не более | 30 |
| Габаритные размеры, мм, не более | |
| -длина | 343 |
| -ширина | 344 |
| -высота | 145 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, %, не более | от 20 до 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 4 - Значения коэффициентов
| Наименование коэффициента | Дополнительные условия | Значение коэффициента | |
| основной | дополнительный | (устанавливаемый режим) | |
| Ab | ' = Ab+Avac+Abw+Abl | ||
| Ab | Ab, % | 10 Гц < F < 133 Гц | 100/F-0,1 |
| 133 Гц < F< 750 кГц | 0,075 | ||
| 750 кГц < F < 30 МГц | 0,1 •Fm | ||
| Avac, % | Vac > 1 В | (Vac-1)2 ■ 0,02+0,01-Fm | |
| Vac < 1 В | (1/Vac - 1 )■ 0,02 | ||
| Abw, % | скорость измерения «5» | 0 | |
| скорость измерения «4» F < 50 кГц, | 0,06 | ||
| F > 50 кГц | 0,03 | ||
| скорость измерения «3» F < 50 кГц, | 0,2 | ||
| F > 50 кГц | 0,1 | ||
| скорость измерения «2» F < 50 кГц, | 0,4 | ||
| F > 50 кГц | 0,2 | ||
| скорость измерения «1» F < 50 кГц, | 0,8 | ||
| F > 50 кГц | 0,4 | ||
| Abl, % | длина кабеля «0 м» | 0 | |
| длина кабеля «0,5 м» | 0,02+0,01 •Fm | ||
| длина кабеля «1 м» | 0,02+0,02Fm | ||
| длина кабеля «2 м» | 0,02+0,03 •Fm | ||
| Наименование коэффициента | Дополнительные условия (устанавливаемый режим) | Значение коэффициента | |
| основной | дополнительный | ||
| Zs' = {Zs ■ Kvas ■ Kbw )+ Zsl | |||
| Zs | Zs, Ом | 10 Гц < F < 100 Гц | 100/F-2,5-10-3 |
| 100 Гц < F < 1 МГц | 2,5-10-3 | ||
| 1 МГц < F < 30 МГц | Fm-2,5-10-3 | ||
| Zsl, Ом | длина кабеля «0 м» | 0 | |
| длина кабеля «0,5 м», «1 м», «2 м» при 10 Гц < F < 100 Гц при 100 Гц < F < 30 МГц | 100/F-2-10-3 2^10-3 | ||
| Kvac | Vac> 1 В | {Vac-1)2 +1 {1/Vac - 1 )■ 0,1 + 1 | |
| Vac < 1 В | |||
| Kbw | скорость измерения «5» | 1 | |
| скорость измерения «4» | |||
| скорость измерения «3» F < 1 МГц, F > 1 МГц | 3 4 | ||
| скорость измерения «2» F < 1 МГц, F > 1 МГц | 4 5 | ||
| скорость измерения «1» F < 1 МГц, F > 1 МГц | 6 10 | ||
| Yo' = {Yo ■ Kvac ■ Kbw ) + Yol | |||
| Yo' | Yo, См | 10 Гц < F < 100 Гц | 100/F 2,5 • 10-9 2,5-10-9 Fm^25^10-9 |
| 100 Гц < F < 100 кГц | |||
| 100 кГц < F < 30 МГц | |||
| Yol, См | длина кабеля «0 м» | 0 Fm^2,5-10-9 Fm5-10-9 Fm10-10-9 | |
| длина кабеля «0,5 м» | |||
| длина кабеля «1 м» | |||
| длина кабеля «2 м» | |||
| Kt | от 18 °С до 28 °С включ. | 1 | |
| от 8 °С до 18 °С; св. 28 °С до 38 °С включ. | 4 | ||
| Примечание: Vac - уровень тест-сигнала в вольтах, F - измерительная частота в герцах, Fm - измерительная частота в мегагерцах. | |||
наносится на заднюю панель в виде наклейки или на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор импеданса прецизионный | 6630-хх | 1 шт. |
| Кабель питания | - | 1 шт. |
| Контактирующее устройство | FX-0000C6 DIP | 1 шт. |
| Руководство пользователя (на CD) | - | 1 шт. |
| Методика поверки | МП 2202-0075-2019 | 1 экз. |
| * Кабель | RS-232 | |
| * Зажимы Кельвина | F423901 BNC | |
| * Щуп для SMD компонентов | F423904 BNC | |
| Блок сканирования | F423905 SMD | |
| * Примечание: - дополнительная опция | ||
осуществляется по документу МП 2202-0075-2019 «ГСИ. Анализаторы импеданса прецизионные серии 6630. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 февраля 2019 г.
Основные средства поверки:
-меры электрического сопротивления однозначные Р3030 (регистрационный номер в Федеральном информационном фонде 18445-99);
-наборы мер сопротивления образцовые Н2-1 (регистрационный номер в Федеральном информационном фонде 12942-91);
-меры электрического сопротивления измерительные Р4015, Р4016, Р4017 (регистрационный номер в Федеральном информационном фонде 7791-80);
-составные меры электрического сопротивления по ГОСТ Р 8.686-2009 R=1 Ом — 10 МОм, 5R= ±(0,05 — 0,2) %;
-меры емкости образцовые Р597 (регистрационный номер в Федеральном информационном фонде 2684-70);
-меры малой емкости КМЕ-101 (регистрационный номер в Федеральном информационном фонде 5752-76);
-наборы мер емкости образцовые Е1-3 (регистрационный номер в Федеральном информационном фонде 8174-88);
-магазины емкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76);
-меры индуктивности Р5101-Р5115 (Р596) (регистрационный номер в Федеральном информационном фонде 9046-83);
-меры индуктивности образцовые L-0170-2 (регистрационный номер в Федеральном информационном фонде 3241-72);
-составные меры индуктивности по ГОСТ Р 8.686-2009 L= 10 Гн, 5L= ±(0,02 - 0,05) %; -меры параметров емкости и тангенса угла потерь МПЕТ-1А (регистрационный номер в Федеральном информационном фонде 11786-89).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний
ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности
Приказ Росстандарта № 146 от 15 февраля 2016 г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки Техническая документация изготовителя «Microtest Corporation», Тайвань
