Номер в госреестре | 76279-19 |
Наименование СИ | Комплексы измерительно-вычислительные |
Обозначение типа СИ | ОКТОПУС-Л (OCTOPUS-L) |
Изготовитель | Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ»), Московская обл., г. Щелково |
Год регистрации | 2019 |
Срок свидетельства | 27.09.2029 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных), поступающих от измерительных преобразователей, в значения величин: давления, температуры, плотности, расхода, компонентного состава и влагосодержания транспортируемой жидкости или газа с последующим вычислением объема и массы.
Принцип действия ИВК основан на измерении и преобразовании сигналов, поступающих от объемных и массовых счетчиков-расходомеров, влагомеров и измерительных преобразователей плотности, вязкости, давления, разности давлений, температуры и любых других параметров потока жидкостей и газов, последующей обработке полученных данных с помощью аттестованных алгоритмов, формировании, хранении и предоставлении отчетной документации о количестве и качестве продукта.
ИВК применяются в составе систем измерений количества и показателей качества жидкостей (нефть, нефтепродукты, вода и др.), газов и смесей и служат для:
- измерения, преобразования, регистрации, обработки, контроля, хранения и индикации параметров технологического процесса в реальном масштабе времени;
- вычисления теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа по ГОСТ 31369-2008;
- вычисления объема и объемного расхода природного и попутного нефтяного газа, приведенного к стандартным условиям, по методу переменного перепада давления в соответствии с алгоритмами расчёта согласно ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.4-2005 и ГОСТ 8.586.5-2005 и с помощью осредняющих трубок «ANNUBAR DIAMOND П+», «ANNUBAR 285», «ANNUBAR 485», «ANNUBAR 585» в соответствии с МИ 2667-2011;
- вычисления массы и массового расхода нефти и нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004 по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода (МР), турбинными или ультразвуковыми измерительными преобразователями расхода (ПР) в комплекте с измерительными преобразователями плотности (1111), влагосодержания, давления и температуры, либо по результатам измерений плотности и влагосодержания в лабораторных условиях; приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004;
- вычисления массы и массового расхода однофазных и однородных по физическим свойствам жидкостей по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода, а также объема и объемного расхода однофазных и однородных по физическим свойствам жидкостей по результатам измерений объемными преобразователями расхода;
- выполнения поверки измерительных преобразователей расхода, трубопоршневых поверочных установок (ТПУ) 2 разряда с использованием передвижных трубопоршневых поверочных установок 1 разряда и компакт-пруверов.
ИВК осуществляют приведение объема и объемного расхода природного и попутного нефтяного газов при рабочих условиях к стандартным условиям в соответствии с ГОСТ 2939-63 путем автоматической электронной коррекции показаний измерительных преобразователей расхода: вихревых, турбинных, ротационных, ультразвуковых по температуре и давлению измеряемой среды (природного и попутного нефтяного газа), коэффициенту сжимаемости измеряемой среды (природного и попутного нефтяного газа) в соответствии с ГОСТ Р 8.7402011 для измерительных преобразователей расхода: вихревых, ротационных и турбинных и в соответствии с ГОСТ 8.611-2013 для ультразвуковых преобразователей расхода.
Расчет физических свойств природного газа проводится согласно ГОСТ 30319.1-2015, ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015.
Расчет физических свойств попутного нефтяного газа проводится согласно ГСССД МР 113-03, ГСССД МР 116-04.
Обеспечивается одновременный учёт различных сред (газ, вода, воздух и т.п.) с фиксацией показателей в независимых сумматорах (станциях). Для каждой станции доступна функция своего пробоотбора, подключение плотномеров, влагомеров, вискозиметров (по двум ветвям качества).
В зависимости от версии прикладного программного обеспечения (далее - ПО) ИВК обеспечивают расчет массы нетто с формированием данных для паспортов качества и актов приема-сдачи.
ИВК состоит из:
- устройства сопряжения с объектом (далее - УСО);
- блока обработки информации (далее - БОИ) с прикладным ПО;
- платы AIN-R (входит в комплект ИВК только в исполнениях «горячего» резерва).
Конструктивно ИВК может применяться как во взрывобезопасной зоне, так и во
взрывоопасной зоне (при размещении ИВК в соответствующем корпусе).
ИВК имеет механизм хранения нарастающих значений объема и массы для каждой станции (сумматор). Механизм обеспечивает возможность доступа к нарастающим значениям даже при отказе основного блока ИВК. Просмотр сохранённых нарастающих значений осуществляется на экране БОИ при нажатии специальной кнопки показа (зависит от исполнения).
ИВК выпускаются в следующих исполнениях:
- стандартное (БОИ и блоки УСО располагаются каждый в своём корпусе), количество блоков УСО может варьироваться в зависимости от потребности;
- стандартное исполнение «горячего» резерва (два ИВК в стандартном исполнении плюс плата AIN-R). При подключении ИВК в «горячем» резерве токовые каналы необходимо подключать через дополнительную токовую плату AIN-R, которая является неотъемлемой частью ИВК в «горячем» резерве. Количество блоков УСО может варьироваться в зависимости от потребности;
- моноблочное исполнение (БОИ и блоки УСО располагаются в одном корпусе);
- взрывозащищенное исполнение, БОИ и блоки УСО располагаются во взрывозащищенном корпусе (собственные корпуса БОИ и УСО могут отсутствовать).
Количество каналов изменяется в зависимости от исполнения ИВК.
Возможен выпуск ИВК с расположением БОИ и блоков УСО на шасси.

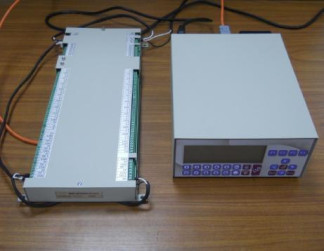

Общий вид ИВК различных модификаций представлен на рисунках 1, 2. 3.
Лицевая сторона корпуса, на которой располагается клавиатура, может менять свой стиль и цвет в зависимости от корпоративных цветов заказчика.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.
Пломбирование ИВК осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пломбировочной чашке винта крепления на крышке корпуса ИВК.
ПО осуществляет реализацию функций ИВК. ПО ИВК является встроенным и разделено на метрологически значимую и метрологически незначимую части.
ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт. Уровень защиты метрологически значимой части ПО ИВК - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | |
Стандартная версия | Версия AGA8 | |
Идентификационное наименование ПО | Formula.o | Formula.o |
Номер версии (идентификационный номер) ПО | 1.ХХХ | 5.ХХХ |
* Цифровой идентификатор ПО | XXXXXXXX (CRC32) | XXXXXXXX (CRC32) |
* Идентификационные данные ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Пределы допускаемой основной погрешности при измерении входных сигналов: а) абсолютная погрешность: 1) сигналов постоянного тока, мА 2) периода выходного сигнала преобразователей плотности (1111), мкс а) относительная погрешность: 1) периода выходного сигнала преобразователей плотности, % 2) количества импульсов от ПР и МР, % 3) количества импульсов от ПР и МР за интервал времени, % 4) отношения количества импульсов, % | ±0,015 ±0,005 ±0,0015 ±0,005 ±0,01 ±0,01 |
Пределы допускаемой относительной погрешности ИВК во всем диапазоне входных сигналов и условий эксплуатации при преобразовании входных сигналов в значения величин: - объем (жидкости), % - массу «брутто» для ПР и ПП, % - массу «брутто» для массового расходомера (МР), % - коэффициент преобразования ПР, % - коэффициент преобразования МР, % - объем газа, приведенный к стандартным условиям, % | ±0,01 ±0,02 ±0,01 ±0,025 ±0,025 ±0,01 |
Пределы допускаемой относительной погрешности ИВК при измерении интервала времени, % | ±0,01 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной от +15до +25 °С в диапазоне температур от 10 °С до 35 °С, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 3 - Основные технические характеристики | |||
Наименование характеристики | Значение | ||
стандартное исполнение | моноблочное исполнение | взрывозащищенное исполнение | |
при использовании одного УСО: а) аналоговые входы: 1) количество 2) количество аналого-цифровых преобразователей (АЦП) 3) разрядность АЦП, двоичных разрядов 4) способ преобразования | |||
21 | 16 | от 16 до 21 | |
7 16 сигма - дельта | |||
б) диапазоны входных сигналов: 1) постоянный ток, мА | от 4 до 20 | ||
в) импульсные входы (для подключения преобразователей расхода (ПР): 1) количество | |||
5 | 3 | от 3 до 5 | |
г) диапазоны параметров входного сигнала от ПР: 1) частота, Гц 2) амплитуда, В | от 0,1 до 10000 от 5 до 24 | ||
д) частотные входы (для подключения преобразователей плотности (1111): 1) количество | |||
2 | 2 | 2 | |
е) диапазоны входных сигналов 1111: 1) частота, Гц 2) амплитуда, В | от 100 до 1700 от 5 до 24 | ||
ж) дискретные входы (для подключения детекторов трубопоршневой поверочной установки (ТПУ): 1) количество 2) тип входного сигнала | |||
2 | от 0 до 2 | от 0 до 2 | |
«сухой контакт» | |||
з) дискретные входы (для подключения сигнализаторов): 1) количество 2) тип сигнала | |||
8 | от 7 до 23 | от 7 до 23 | |
«сухой контакт» | |||
и) управляющие выходы: 1) количество 2) тип сигнала | |||
8 | 7 | от 7 до 8 | |
открытый коллектор | |||
Технические характеристики модуля выхода частотного сигнала: - количество каналов - частота, Гц - тип сигнала | от 0 до 2 от 0,1 до 10 000 открытый коллектор |
Значение | |||
Наименование характеристики | стандартное | моноблочное | взрывозащищенное |
исполнение | исполнение | исполнение | |
Параметры электрического питания | |||
БОИ: | |||
- напряжение переменного тока, В | 220+22-зз | - | оол+10% 220-15% |
- напряжение постоянного тока, В | - | 24±0,5 | - |
- частота переменного тока, Гц | 50±0,4 | - | 50±0,4 |
Параметры электрического питания | |||
УСО: | |||
- напряжение постоянного тока, В | - | 24±0,5 | - |
Потребляемая мощность, В А, не более | 50 | 50 | 100 |
Габаритные размеры УСО, мм, не | |||
более | |||
- высота | 45 | - | - |
- ширина | 195 | - | - |
- длина | 405 | - | - |
Габаритные размеры БОИ, мм, не | |||
более | |||
- высота | 100 | - | - |
- ширина | 208 | - | - |
- длина | 275 | - | - |
Габаритные размеры для | |||
моноблочного исполнения, мм, не | |||
более | |||
- высота | - | 215 | - |
- ширина | - | 235 | - |
- длина | - | 185 | - |
Г абаритные размеры для взрывозащи | |||
щенного исполнения, мм, не более | |||
- высота | - | - | 1000 |
- ширина | - | - | 700 |
- длина | - | - | 450 |
Масса, кг, не более | 8 | 5 | 250 |
Условия эксплуатации: | |||
- температура окружающей среды, °С | от 10 до 35 | ||
- относительная влажность, % | от 30 до 80 | ||
- атмосферное давление, кПа | от 84 до 106,7 | ||
Средний срок службы, лет | 7 | ||
Средняя наработка на отказ, ч | 60000 | ||
Маркировка взрывозащиты при | |||
размещении ИВК во | |||
взрывозащищенном корпусе | Бхё |
наносится на лицевую часть ИВК в правом верхнем углу способом шелкографии и на титульные листы руководства по эксплуатации и формуляра под шифром документа по центру типографским способом.
Таблица 4 - Комплектность ИВК
Наименование | Обозначение | Количество |
Комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L») | - | 1 шт. |
«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Формуляр» или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Моноблочное исполнение. Формуляр», или «Ко мплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Взрывозащищенное исполнение. Формуляр» | MC 2000.00.003 ФО MC 2000.00.004 ФО MC 2000.00.005 ФО | 1 экз. 1 экз. 1 экз. |
«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Руководство по эксплуатации», или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Моноблочное исполнение. Руководство по эксплуатации», или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Взрывозащищенное исполнение. Руководство по эксплуатации» | MC 2000.00.003 РЭ MC 2000.00.004 РЭ MC 2000.00.005 РЭ | 1 экз. 1 экз. 1 экз. |
«Инструкция. ГСИ. Комплексы измерительновычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Методика поверки» | МП 0918-1-2019 | 1 экз. |
Упаковка | - | 1 шт. |
осуществляется по документу МП 0918-1-2019 «Инструкция. ГСИ. Комплексы измерительновычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Методика поверки», утвержденному ФГУП «ВНИИР» 22 февраля 2019 г.
Основные средства поверки:
- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА (регистрационный № 20103-00); либо устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов «УПВА-Т» (регистрационный № 39214-08);
- генератор сигналов низкочастотный Г3-102, диапазон частот от 20 Гц до 200 кГц (регистрационный № 2864-72);
- частотомер электронно-счетный Ч3-33, диапазон измеряемых частот от 10 Гц до 10 МГц (регистрационный № 2764-71);
- счетчик программный реверсивный Ф5007, диапазон частот входных сигналов от 10 Гц до 1 МГц (регистрационный № 4754-75);
- магазин сопротивлений Р-33, класс точности 0,2 (регистрационный № 1321-60);
- катушка электрического сопротивления 100 Ом типа Р331, класс точности 0,01 (регистрационный № 1162-58);
- вольтметр В7-16, диапазон измерений от 0 до 1000 В (регистрационный № 6458-78);
- делитель частоты Ф5093, диапазон частот от 10 Гц до 10 МГц (регистрационный № 5553-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L») с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплексов измерительновычислительных «ОКТОПУС-Л» («OCTOPUS-L») и на ИВК в соответствии с рисунком 4.
приведены в эксплуатационном документе.
ТУ 26.51.43-001-48788345-2018 Комплексы измерительно-вычислительные
«ОКТОПУС-Л» («OCTOPUS-L»). Технические условия
Зарегистрировано поверок | 245 |
Поверителей | 9 |
Актуальность данных | 21.11.2024 |
