| Номер в госреестре | 76280-19 |
| Наименование СИ | Комплексы автоматизированные программно-технические измерения, управления и защиты промышленного назначения |
| Обозначение типа СИ | SYMPHONY PLUS серия SD (S+ серия SD) |
| Изготовитель | "ABB S.p.A., Industrial Automation Division", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы автоматизированные программно-технические измерения, управления и защиты промышленного назначения, тип SYMPHONY PLUS серия SD (S+ серия SD) (далее -комплексы) предназначены для измерений и измерительных преобразований аналоговых сигналов силы и напряжения постоянного электрического тока, сигналов термопар и термопреобразователей сопротивления, частоты от датчиков, несущих информацию о параметрах технологических процессов, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов для предупреждения и защиты от аварийных ситуаций.
Комплексы S+ используются в системах комплексной автоматизации объектов химической, энергетической, нефтехимической промышленности, при производстве продуктов питания и напитков, а также в водном хозяйстве и при обработке сточных вод.
Комплексы S+ являются программируемыми проектно-компонуемыми устройствами с переменным составом функциональных блоков, необходимых для создания требуемой конфигурации каналов входа-выхода и реализации конкретных функций и задач и могут состоять из:
- контроллеров SPC600 (SPC600, MB705, MB710, VB705, VB710);
- контроллеров SPC700 (SPC700, MB705, MB710, VB705, VB710);
- контроллеров HPC800 (HC800, CP800, MB810, CTB810, CTB811);
- модулей входа/выхода (AI01, AI02, AI03, AI04, AI05, AO01, AO02, AO05, DI01, DI02, DI03, DI04, DO01, DO02, DO05, PI01, AD01, AD02, cAI01, cAI04, cAO01);
- резервированных модулей ввода-вывода (RAI02, RAO02, RDI01, RDI02, RDO01);
- компактных модулей ввода-вывода (cAI01, cAI04, cAO01);
- модулей противоразгонной защиты турбины (TP01);
- модулей позиционера регулирующего клапана (VP01);
- модулей автоматического синхронизатора (AS01);
- преобразователи измерительные MACX MCR-EX-SL-RPSSI-I, MACX MCR-EX-T-UI-UP, MACX MCR-SL-IDSI-I, регистрационный номер средства измерений в Федеральном информационном фонде (рег.№) № 68653-17;
- преобразователей измерительных MTL5541, MTL5544, MTL5546, MTL5549, рег. № 39587-14;
- преобразователей измерительных MTL5573, рег. № 63282-16;
- коммуникационных интерфейсов, шин и модулей, терминальных плат для модулей ввода-вывода, общих компонентов, устройств коммутации.
Нижний уровень комплексов содержит технологические станции S+ Control с 2 типами контроллеров семейства Harmony, рядом модулей ввода-вывода и интерфейсными модулями сопряжения с шиной процесса. Каждый контроллер может обрабатывать до 30000 функциональных блоков.
Контроллеры взаимодействуют с другими компонентами комплексов с помощью коммутационных модулей и обеспечивают связь станций со сторонними устройствами по протоколам PROFIBUS DP, HART, Modbus TCP, IEC61850 (MMS & GOOSE), IEC60870-5-104 и DNP 3.0.
Модули ввода-вывода монтируются на DIN-рейку, что позволяет оптимизировать решения по автоматизации.
Микропроцессорные средства в составе модулей ввода-вывода обеспечивают расширенные возможности диагностики, аварийной сигнализации, формирование временной метки с дискретностью 1 мс, а также возможность замены модулей в процессе эксплуатации. Компоненты интерфейса для подключения датчиков обеспечивают их обмен информацией с модулями ввода-вывода по HART-протоколу.

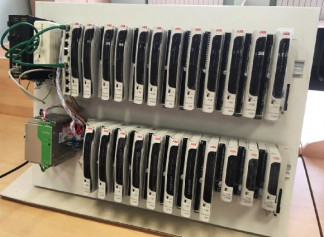

1
Li
СЯС
а) HPC800
$
И
ч
а» -н
■к
Рисунок 2 - Внешний вид процессорных модулей/контроллеров комплексов
1 4
’ ^ I в) RAI02
а) AI01
д) TP01/VP01/AS01
Рисунок 3 - Внешний вид модулей ввода-вывода комплексов Пломбирование комплексов не предусмотрено.
Программное обеспечение (ПО) комплексов включает в себя:
- пакет программных приложений ABB SYMPHONY PLUS;
- встроенное ПО модуля центрального процессоров (HPC800, SPC600, SPC700), содержащее ПО для микроконтроллерных модулей устройства сопряжения с объектом (УСО).
Встроенное ПО модулей центрального процессора, а также модулей ввода-вывода, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в процессе производства на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Программные приложения ABB SYMPHONY PLUS обеспечивают функционирование по заданным алгоритмам и отображение данных технологического процесса.
Идентификационные данные программного обеспечения ABB SYMPHONY PLUS представлены в таблице 1.
комплекса Symphony Plus (S+)
Таблица 1 - Идентификационные данные программного обеспечения модулей
| Идентиф икационные данные (признаки) | Значение | ||
| Серия и наименование модулей | HPC800 | SPC600 | SPC700 |
| Наименование ПО | ABB SYMPHONY PLUS | ABB SYMPHONY PLUS | ABB SYMPHONY PLUS |
| Идентификационное наименование ПО | Firmware | Firmware | Firmware |
| Номер версии (идентификационный номер) ПО | Версия ПО не ниже Firmware Revision A_0 | Версия ПО не ниже Firmware Revision A_0 | Версия ПО не ниже Firmware Revision A_0 |
| Цифровой идентификатор ПО | Номер версии | ||
Метрологические характеристики ИК комплексов приведены в таблице 2.
| Таблица 2 - Метрологические характеристики И | К комплексов | ||||
| Состав ИК | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной абсолютной погрешности преобразова-ния | Пределы допускаемой приведенной к диапазону дополнительной погрешности, %/°С | |
| Модуль ввода- вывода | Преобразователь измерительный | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| AI01 | - | от 4 до 20 мА | 16 бит + знак | ±0,025 мА | ±0,003 |
| от 1 до 5 В от 0 до 10 В от -10 до +10 В | ±0,02 В | ||||
| AI02, AI05, cAI01, RAI02 | - | от 4 до 20 мА | 12 бит | ±0,025 мА | |
| от 1 до 5 В | ±0,00625 В | ||||
| AI02, RAI02 | MTL5541 | от 4 до 20 мА | ±0,040 мА | ±0,007 | |
| AI02 | MTL5544 | от 4 до 20 мА | ±0,040 мА | ±0,007 | |
| AI02, RAI02 | MACX MCR-EX-SL-RPSSI-I | от 4 до 20 мА | ±0,040 мА | ±0,013 | |
| AI02, RAI02 | MACX MCR-EX-T-UI-UP | от 0 до 50 кОм от -1000 до +1000 мВ | ±0,041 мА | ±0,013 | |
| AI03 | - | ТС: Pt100 (от -200 до +850 °С) | 16 бит | ±0,5 Ом | ±0,003 |
| AI05, cAI01, RAI02 | - | от 4 до 20 мА | 12 бит | ±0,025 мА | ±0,003 |
| от 1 до 5 В | ±0,0063 В | ||||
| AO01 | - | 12 бит | от 4 до 20 мА | ±0,038 мА | ±0,003 |
| от 1 до 5 В | ±0,0094 В | ||||
| AO02, AO05, cAO01, RAO02 | - | 12 бит | от 4 до 20 мА | ±0,025 мА | |
| от 1 до 5 В | ±0,0063 В | ||||
| AO02, RAO02 | MTL5546 | 12 бит | от 4 до 20 мА | ±0,045 мА | ±0,013 |
| MACX MCR-SL-IDSI-I | 12 бит | от 4 до 20 мА | ±0,041 мА | ±0,013 | |
| AO02 | MTL5549 | 12 бит | от 4 до 20 мА | ±0,045 мА | ±0,013 |
| PI01 | - | 12 бит | от 0,5 до 100000 Гц | 5 = ±0,01 % * | ±0,02 |
| AD01, AD02 | - | 12 бит | от 4 до 20 мА | ±0,025 мА | ±0,003 |
| от 1 до 5 В | ±0,0063 В | ||||
| от 4 до 20 мА | 12 бит | ±0,025 мА | |||
| от 1 до 5 В | ±0,0063 В | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| AI04, cAI04 | - | от -100 до +1001м) В ТП1): T (от -270 до +400 °С) J (от -210 до +1200 °С) E (от -270 до +1000 °С) K (от -270 до +1372 °С) R (от -50 до +1768,1 °С) S (от -50 до +1768,1 °С) B (от 0 до +1820 °С) N (от -270 до +1300 °С) U (от -50 до 600 °С) | 16 бит + знак | ±0,1 мВ | ±0,003 |
| AI02, RAI02 | MTL5573 | от 0 до 400 Ом ТС2): Pt100, Pt500 (от -200 до +850 °С) Pt1000 (от -200 до +350 °С) Ni 100,Ni500, Ni1000 (от -60 до +180 °С) Cu50 (от-180 до +200) | 12 бит | ±0,8 Ом | ±0,008 |
| от -77 до -+77 мВ ТП1): L(XK) (от -200 до +800 °С) T (от -270 до +400 °С) J (от -210 до +1200 °С) E (от -270 до +1000 °С) K (от -270 до +1372 °С) R (от -50 до +1768,1 °С) S (от -50 до +1768,1 °С) B (от 0 до +1820 °С) N (от -270 до +1300 °С) | ±0,18 мВ | ±0,009 | |||
| TP01 | - | от 4 до 20 мА | 16 бит | ±0,057 мА | ±0,02 |
| от 1 до 5 В | ±0,0055 В | ||||
| от 0 до 1000 Гц** | ±0,01 Гц | ±0,005 | |||
| от 1000 до 12000 Гц** | 5 = ±0,001 % * | ||||
| от 12000 до 20000 Гц** | 5 = ±0,003 % * | ||||
| VP01 | - | 12 бит | от 4 до 20 мА | ±0,025 мА | ±0,02 |
| от 4 до 20 мА | 12 бит | ±0,025 мА | |||
| AS01 | - | Напряжение переменного тока в диапазоне от 0 до 134 В (частотой от 40 до 70 Гц) | 16 бит | 5 = ±0,2 % * | ±0,05 |
| Примечания: Модули AI02, AO02, AI05, AO05, RAI02, RAO02 могут поддерживать передачу данных по HART протоколу; 1) - уровень входного сигнала в «Ом» в соответствии с ГОСТ 6651-2009; 2) - уровень входного сигнала в «мВ» в соответствии с ГОСТ Р 8.585-2001; * - указаны пределы допускаемой относительной погрешности преобразования; ** - отображение измеренного значение в «об/мин», прямо пропорционально частоте входного сигнала в «Гц». | |||||
| Наименование характеристики | Значение |
| 1 | 2 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +20 до +30 от 30 до 80 от 86,0 до 106,7 |
| Рабочие условия: - температура окружающего воздуха (кроме модулей TP01, VP01, AS01), °С - температура окружающего воздуха модулей TP01, VP01, AS01, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от -20 до +70 от 30 до 80 от 86,0 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220_*£ 50±1 |
| Габаритные размеры модулей ввода-вывода, мм, не более - высота - ширина - длина | 138.0 66.0 218,0 |
| Масса модулей ввода-вывода, кг, не более | 0,3 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений.
| Наименование | Обозначение | Количество, шт. |
| Комплекс | SYMPHONY PLUS серия SD (S+ серия SD) | 1 (в заказной комплектации) |
| Руководство по эксплуатации | 53735032.421468.001РЭ | 1 |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор многофункциональный Fluke 5502E, регистрационный номер в Федеральном информационном фонде (Госреестр) № 55804-13;
- мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-14;
- частотомер электронно-счётный Ч3-63/1, Госреестр № 9084-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам автоматизированным программно-техническим измерения, управления и защиты промышленного назначения, тип SYMPHONY PLUS серия SD (S+ серия SD)
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
