Магазины сопротивления постоянному току электронные МЭМС5, 76291-19

76291-19
Магазины сопротивления постоянному току электронные МЭМС5 (далее по тексту -МЭМС5) предназначены для воспроизведений сопротивления постоянному току в составе магистрально-модульной аппаратуры.
Карточка СИ
Номер в госреестре 76291-19
Наименование СИ Магазины сопротивления постоянному току электронные
Обозначение типа СИ МЭМС5
Изготовитель Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва, г. Зеленоград
Год регистрации 2019
Срок свидетельства 27.09.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Магазины сопротивления постоянному току электронные МЭМС5 (далее по тексту -МЭМС5) предназначены для воспроизведений сопротивления постоянному току в составе магистрально-модульной аппаратуры.

Описание

Принцип действия МЭМС5 основан на воспроизведении сопротивления постоянному току путём суммирования сопротивлений, выбираемых программой из дискретного ряда значений. МЭМС5 выполняет функции электронного магазина сопротивления постоянному току, значение которого задается программно, по пяти изолированным каналам с двухпроводной или четырехпроводной схемой подключения.

Конструктивно МЭМС5 выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модули НМ, НМ-С, НМУ, устройство MezaBOX или аналогичные носители мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина установлен соединитель типа MDR 10236-55G3JL для подключения объекта измерений, а на печатной плате соединитель типа ESQT-150, обеспечивающий электропитание мезонина и обмен данными между ним и носителем мезонинов.

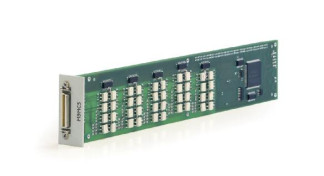

Общий вид магазинов сопротивления постоянному току электронных МЭМС5 представлен на рисунке 1.

Пломбирование предусмотрено на винтах крепления защитного кожуха к корпусу носителя.

Общий вид носителя мезонинов с установленным магазином сопротивления постоянному току электронным МЭМС5 и схема пломбирования от несанкционированного доступа приведены на рисунке 2 и 3.

Место пломбировки

Рисунок 2 - Общий вид носителя мезонинных модулей типа НМ-М (НМ-У) с установленными

МЭМС5 и указанием места пломбировки

икрII

---- "--- Г-шЧж-

Рисунок 3 - Общий вид устройства MezaBOX (MezaBOX-4M LXI, MezaBOX-4 LXI) с установленными МЭМС5 и указанием места пломбировки

Программное обеспечение

МЭМС5 работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание измерительной информации;

-    передачу измерительной информации ПО верхнего уровня;

-    протоколирование измерительной информации.

Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmems2_math.dll.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unmems2 math.dll

Номер версии ПО (идентификационный код), не ниже

1.0

Цифровой идентификатор ПО

8dd7e2cd

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведений сопротивления постоянному току, Ом

от 1 до 255

Шаг установки сопротивления постоянному току, Ом

1

Пределы допускаемой основной абсолютной погрешности воспроизведений сопротивления постоянному току, Ом:

-    при двухпроводной схеме подключения

-    при четырехпроводной схеме подключения

±1,5

±0,6

Пределы допускаемой дополнительной абсолютной погрешности воспроизведений сопротивления постоянному току, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, Ом

±0,005Т^

1) Т - отклонение температуры окружающей среды от нормальных условий в диапазонах температуры от +5 до +18 °С не включительно и свыше +22 до +40 °С

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 4,875 до 5,250; от -12,360 до -11,400; от 11,400 до 12,360

Сила тока потребления по цепи «+5 В», А, не более:

-    динамическое значение

-    пиковое значение

0,5

0,7

Сила тока потребления по цепи «+12 В»; «-12 В», А, не более:

-    динамическое значение

-    пиковое значение

0,05

0,07

Потребляемая мощность, Вт, не более

3,7

Г абаритные размеры (длина х ширина х высота), мм, не более

270 х 50,8 х 22

Масса, кг, не более

0,120

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +18 до +22 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре +25 °C, %

от +5 до +40 до 80

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10,5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество.

Магазин сопротивления постоянному току электронный МЭМС5

ФТКС.468266.079

1 шт.

Комплект ПО модулей Информтест

ФТКС.85001-01

1 шт.

Магазины сопротивления постоянному току электронные МЭМС5. Руководство по эксплуатации

ФТКС.468266.079РЭ

1 экз.

Магазин сопротивления постоянному току электронный МЭМС5. Паспорт

ФТКС.468266.079ПС

1 экз.

Управляющая панель мезонина МЭМС2-4Л. Руководство оператора

ФТКС.65053-01 34 01

1 экз.

Драйвер мезонина МЭМС2-4Л. Руководство системного программиста

ФТКС.75053-01 32 01

1 шт.

Кабель Т МЭМС5

ФТКС.685622.212

1 шт.*

Кабель LKI425-A 1 м

-

4 шт.*

Монтажный комплект

-

1 шт.*

* - В соответствии с заказом

Поверка

осуществляется по разделу 5 «Методика поверки» документа ФТКС.468266.079РЭ «Магазины сопротивления постоянному току электронные МЭМС5. Руководство по эксплуатации», утвержденному ООО «ИЦРМ» 05 июля 2019 г.

Основное средство поверки:

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых МЭМС5 с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки или оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI). Общие технические требования

ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ФТКС.468266.079ТУ Магазины сопротивления постоянному току электронные МЭМС5. Технические условия
