| Номер в госреестре | 76302-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220-IV |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220-IV (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток.
Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления.
Выводы вторичных обмоток расположены в нижней части корпуса трансформатора, закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформатора.
Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем.

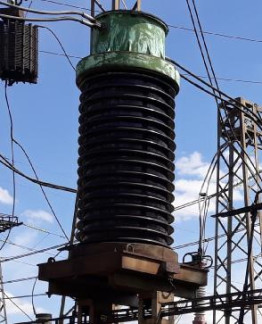

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Характеристика | Значение |
| Номинальный первичный ток /1ном, А | 2000 |
| Номинальный вторичный ток /2ном, А | 5 |
| Число вторичных обмоток | 4 |
| Номинальное напряжение ином, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Класс точности: | |
| - обмотки для измерений - обмоток для защиты | 0,5 5P |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В А: - обмотки для измерений - обмоток для защиты | 30 30; 30; 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | 25; 25; 20 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Технические характеристики трансформаторов
| Характеристика | Значение |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 3230х1135х1135 |
| Масса, кг, не более | 2600 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -35 до +35) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование изделия | Количество |
| Трансформатор тока ТФНД-220-IV, зав. №№ 562, 580, 437, 442, 436, 982, 440, 272, 279, 459, 460, 468, 563, 469, 461, 435, 422, 1264, 1253, 1279, 1278, 1280, 598, 583, 599, 597, 585 | 27 шт. |
| Паспорт | 27 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220-IV
| Зарегистрировано поверок | 51 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
