| Номер в госреестре | 76316-19 |
| Наименование СИ | Наборы поверочные стационарные для средств измерений относительной влажности воздуха |
| Обозначение типа СИ | СПН 3.1 |
| Изготовитель | АО "ТЕСТРОН", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы поверочные стационарные для средств измерений относительной влажности воздуха СПН 3.1 (далее по тексту - СПН 3.1) предназначены для эталонных измерений относительной влажности при поверке и калибровке эталонных и рабочих средств измерений в метрологических службах Росгидромета. Предназначены для применения в качестве рабочих эталонов 1-го разряда по ГОСТ 8.547-2009.
СПН 3.1 включают в себя следующие эталонные средства измерений и оборудование:
- генератор влажного газа MODEL 2000SP, производства ОЕО Calibration Inc., США, обеспечивающий поверку и калибровку гигрометров относительной влажности и термогигрометров методом прямых измерений. Принцип действия генератора при воспроизведения задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха. Генератор конструктивно выполнен в едином блоке. Первичные преобразователи поверяемых гигрометров и термогигрометров помещаются во встроенную рабочую камеру;
- камера влаги, предназначенная для размещения гигрометров, термогигрометров, логгеров больших размеров при их поверке и калибровке методом сличения с эталонным гигрометром. Камера влаги включает в себя калибратор влажности MODEL 4000-EXP, производства ОЕО Calibration Inc., США, в рабочую камеру которого при поверке СИ относительной влажности газов, устанавливается зонд влажности Rotronic HygroClip HC2A-S с измерительным преобразователем Rotronic HygroPalm НР23-А.
- зонды влажности и температуры Rotronic HygroClip HC2A-S и измерительный преобразователь HygroPalm ОТ23-А, производства Rotronic Instruments Соф., обеспечивающие поверку и калибровку рабочих эталонов относительной влажности, рабочих гигрометров и термогигрометров. Зонд влажности и температуры включает в себя сенсор относительной влажности сорбционно-емкостного типа и сенсор температуры. При измерении относительной влажности зонд влажности размещается в исследуемой зоне (проточной камере). Поверка генераторов относительной влажности газов производится методом прямых измерений, путем установки зонда влажности в объем рабочей камеры поверяемого генератора. Поверка гигрометров производится методом сличений, путем установки зонда влажности в проточную камеру, в объеме которой размещены поверяемые гигрометры;
При выполнении поверки (калибровки) СИ влажности воздуха, составляющие элементы набора СПН 3.1 могут применяться в комплекте или индивидуально. Составляющие элементы набора СПН 3.1 взаимозаменяемы.

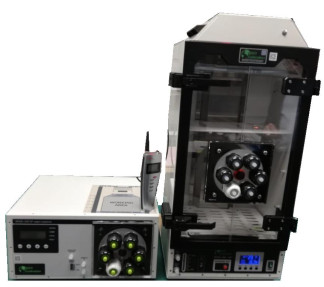

Внешний вид составляющих элементов набора СПН 3.1 и мест нанесения знака поверки показаны на рисунке 1.
Пломбирование СПН 3.1 от несанкционированного доступа не предусмотрено.
В СПН 3.1 используются внешнее и встроенные программные обеспечения (ПО). Внешнее программное обеспечение устанавливается на персональном компьютере пользователя прибора и позволяет дистанционное считывание показаний, построение графиков измерений и не является метрологически значимым. Встроенные ПО предназначенные для управления работой входящих в его состав СИ и оборудования, отображения режимов работы и результатов измерений и сохранения данных. Версии встроенных ПО отображаются на дисплеях элементов набора в меню настроек. Влияние встроенного программного обеспечения на метрологические характеристики СИ, входящих в состав СПН 3.1, учтено при их нормировании. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.
Идентификационные данные встроенных ПО СПН 3.1 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| для генератора влажного газа MODEL 2000SP | для зонда влажности и температуры HygroClip HC2A-S | для камеры влаги MODEL 4000EXP | |
| Идентификационное наименование ПО | Humidity-1 53.Hex | HC2_V2.0.hex | M4000EXP-2 11.Hex |
| Номер версии (идентификационный номер) ПО | 1.53 | 2.0 | 2.11 |
| Цифровой идентификатор ПО | 727A2EE3ED7096 25BA8EF0768BC7 FFCA | FB118FC8 | 801BECA4D661E728 6E01301B2063030D |
| Алгоритм вычисления контрольной суммы ПО | MD5 | CRC32 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| СПН 3.1 в комплекте: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 98 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +18 до +28 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре от +22,7 до +23,3 °С, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С, | ±0,3 |
| в том числе, для генератора влажного газа MODEL 2000SP: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 98 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +18 до +28 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре от +22,7 до +23,3 °С, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности генератора при измерении температуры, °С, | ±0,3 |
| Наименование характеристики | Значение |
| в том числе, для зонда влажности и температуры Rotronic HygroClip HC2A-S: | |
| Диапазон измерений относительной влажности воздуха, % | от 5 до 98 |
| Диапазон измерений температуры, °С | от +18 до +28 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха (при температуре от +22,7 до +23,3 °С, без учета гистерезиса), % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,3 |
| в том числе, для камеры влаги MODEL 4000EXP: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 30 до 95 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +20 до +25 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре от +22,7 до +23,3 °С, % | ±3 |
| Пределы допускаемой погрешности задания температуры паровоздушной смеси, °С | ±1,5 |
| Неравномерность относительной влажности по объему камеры влаги, %, не более | ±3 |
| Изменение относительной влажности в рабочем объеме камеры влаги в течение 0,5 ч, %, не более | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| СПН 3.1 в комплекте: | |
| Площадь для размещения и эксплуатации СПН 3.1, м2, не менее | 4 |
| Номинальное напряжение сети электропитания переменного тока частотой 50 Гц, В | 220 |
| Потребляемая мощность, В-А, не более | 500 |
| Установленная мощность, В-А, не менее | 1000 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
| в том числе, для генератора влажного газа MODEL 2000SP: | |
| Количество портов камеры, шт. | 6 |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В-А, не более | 240 |
| Масса, кг, не более | 14 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 450x360x210 |
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| в том числе, для зонда влажности и температуры Rotronic HygroClip HC2A-S | |
| Питание | от внешнего блока индикации, либо другого источника питания |
| Напряжение питания постоянного тока, В | 5 |
| Масса, кг, не более | 0,1 |
| Габаритные размеры (длина х диаметр), мм, не более | 110 х 15 |
| в том числе, для камеры влаги MODEL 4000-EXP: | |
| Потребляемая мощность, В-А, не более | 240 |
| Габаритные размеры, (длина х ширина х высота), мм, не более | 200 х 500 х 300 |
| Масса, кг, не более | 14 |
наносится на лицевые панели корпусов генератора влажного газа MODEL 2000 SP и калибратора влажности MODEL 4000EXP методом аппликации и на титульные листы эксплуатационной документации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.1 в составе: | ||
| «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.1. Руководство по эксплуатации» | 1 | |
| «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.1. Методика поверки» | УБЖК.413614.012 МП | 1 |
| Свидетельство о первичной поверке СПН 3.1 | 1 | |
| Генератор влажного газа в составе: | ||
| Генератор влажного газа MODEL 2000 SP | 1 | |
| Осушительный патрон (предварительно установлен) | 1 | |
| Кабель питания; | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры | 1 | |
| Наименование | Обозначение | Кол-во |
| USB-накопитель содержащий: - программное обеспечение GEO RH Automatic Ramp/Soak; - драйверы для Windows | 1 | |
| Зонд влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| «Генераторы влажного газа MODEL 2000 SP. Методика поверки» | УБЖК.413614.010 МП | 1 |
| Свидетельство о первичной поверке генератора влажного газа MODEL 2000 SP | 1 | |
| Свидетельство о первичной поверке зонда влажности и температуры Rotronic HygroClip HC2A-S | 2 | |
| Контрольный гигрометр в составе: | ||
| Зонд влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| Измерительный преобразователь HygroPalm ОТ23-А | 1 | |
| «Зонд влажности и температуры Rotronic HygroClip HC2A-S». Руководство по эксплуатации | 1 | |
| «Зонд влажности и температуры Rotronic HygroClip HC2A-S». Методика поверки | УБЖК.413614.011 МП | 1 |
| Свидетельство о первичной поверке зонда влажности и температуры Rotronic HygroClip HC2A-S | 2 | |
| Камера влаги в составе: | ||
| Калибратор влажности MODEL 4000-EXP | 1 | |
| Внешний осушительный патрон | 1 | |
| Кабель питания | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры | 1 | |
осуществляется по документу УБЖК.413614.012 МП «Наборы поверочные стационарные для средств измерений относительной влажности воздуха СПН 3.1. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 27.05.2019 г.
Основные средств поверки:
Государственный первичный эталон единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея ГЭТ 151-2014 Диапазон относительной влажности от 5 до 98 %. Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью, в том числе вторичных эталонов относительной влажности газов в соответствии с Государственной поверочной схемой для средств измерений влажности газов ГОСТ 8.547-2009.
Знак поверки в виде голографической наклейки наносится на лицевую панель корпуса калибратора влажности MODEL 4000EXP; знак поверки в виде оттиска поверительного клейма наносятся на Свидетельство о поверке СПН 3.1.
Приведены в эксплуатационном документе.
ГОСТ 8.547-2009. «Государственная поверочная схема для средств измерений влажности
газов»
