| Номер в госреестре | 76321-19 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | ИВК ЛАСУ.000370.000 |
| Изготовитель | ООО "Лаборатория автоматизированных систем (АС)", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный ИВК ЛАСУ.000370.000 (далее - ИВК) предназначен для измерений аналоговых сигналов поступающих от первичных измерительных преобразователей в виде силы и напряжения постоянного тока, частоты переменного тока, электрического сопротивления и сигналов от термопар.
Принцип действия ИВК основан на аналого-цифровом преобразовании (АЦП) аналоговых и частотных электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП), в цифровой код для последующей обработки, отображения и хранения измеренной информации.
Результаты измерений измерительных каналов (ИК) силы и напряжения постоянного тока, частоты переменного тока, электрического сопротивления, сигналов от термопар, отображаются в единицах измеренных физических величин в соответствии с установленными диапазонами.
ИВК выполняет следующие функции:
- измерение и АЦП сигналов от ПИП, с последующим расчетом в соответствующие значения измеряемых величин и отображение измеренных значений;
- передача измерительной информации в управляющий компьютер для отображения и хранения измеренной информации.
ИВК состоит из нижнего и верхнего уровней:
Нижний уровень ИВК представлен установкой измерительной LTR, регистрационный номер в Федеральном информационном фонде № 35234-15, состоящей из следующих компонентов:
- установки измерительной LTR-EU-16-1 с интерфейсами USB 2.0 и Ethernet;
- модулей измерительных LTR11, предназначенных для АЦП напряжения постоянного тока. Входы ИК LTR11 гальванически изолированы от общего заземления LTR-EU-16-1, других модулей LTR и между собой ИК;
- модулей измерительных LTR27 с преобразователями Н-27120, предназначенными для АЦП силы постоянного тока, либо с преобразователями №27T, предназначенными для АЦП сигналов от термопар (ТП) по ГОСТ 8.585-2001. Входы ИК LTR27 гальванически изолированы от общего заземления LTR-EU-16-1 и других модулей LTR;
- модулей измерительных LTR51 с преобразователями Н-51FL, предназначенных для АЦП частоты переменного тока;
- модулей измерительных LTR114, предназначенных для АЦП электрического сопротивления.
Верхний уровень ИВК состоит из следующий компонентов:
- персональный компьютер (ПК) стоечного исполнения с системным и программным обеспечением;
- технологический компьютер для настройки и запуска специализированного программного обеспечения;
- автоматизированное рабочее место (АРМ) оператора на основе ноутбука со специализированным программным модулем обработки измеренных данных;
- источник бесперебойного питания (ИПБ) 1,5 кВА.

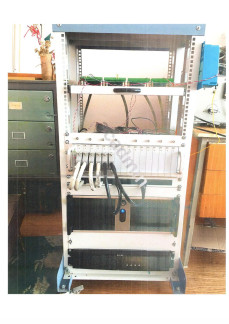

Общий вид ИВК с местом нанесения знаков утверждения типа и поверки представлен на рисунке 1.
Пломбирование ИВК не предусмотрено.
Программное обеспечение (ПО) ИВК состоит из ПО комплекса АСТ^ в составе: ACTest Platform (основной программный комплекс), ACTest Cloud (программный комплекс распределенных систем на базе ACTest Platform) и ACTest Analazer (модуль обработки измеренных данных), устанавливаемого на персональный компьютер (ПК).
ПО ACTest, не влияющее на метрологические характеристики ИВК, идентификационные данные которого указаны в таблице 1, предназначено для конфигурирования работы ИВК, просмотра и хранения данных с помощью ПК. Доступ к нему осуществляется по логину и паролю.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО ACTest, указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО ACTest
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ACTest |
| Номер версии | не ниже 1.4.3231.73 |
| Цифровой идентификатор ПО | по номеру версии |
Метрологические и технические характеристики ИК ИВК
Метрологические и технические характеристики ИВК приведены в таблицах 2, 3.
| Таблица 2 - Метрологические характеристики ИК ИВ | К | |
| Измеряемые величины | Диапазон измерений входной величины | Пределы допускаемой погрешности в рабочих условиях 1 |
| Сила постоянного тока (BPI) | от 4 до 20 мА | Y = ±0,18 %, для частоты дискретизации до 1 кГц |
| Сигналы от термопар (BTt) | от -25 до +75 мВ | Д = ±0,15 мВ |
| Электрическое сопротивление (BTR) | от 0 до 400 Ом от 0 до 1200 Ом | Y = ±0,3 %, для частоты дискретизации до 100 Гц |
| Напряжение постоянного тока (BU) | от -0,15 до +0,15 В | Y = ±0,5 % |
| от -0,6 до +0,6 В | Y = ±0,1 % | |
| от -2,5 до +2,5 В от -10,0 до +10,0 В | Y = ±0,05 % | |
| Частота переменного тока (BF) | от 10 до 20000 Гц | Y = ±0,1 %, для частоты дискретизации до 5 кГц 2 |
| Примечания: 1 - в таблице приняты следующие обозначения: Y - пределы допускаемой приведенной погрешности измерений в рабочих условиях (приведенной к верхнему значению диапазону измерений входной величины); Д - пределы допускаемой абсолютной погрешности измерений в рабочих условиях (относительно диапазона измерений входной величины); 2 - пределы допускаемой приведенной погрешности (у) ИК частоты переменного тока рассчитываются от диапазона измерений. | ||
Таблица 3 - Технические характеристики ИВК
| Наименование параметра | Значение |
| Напряжение питания переменного тока с частотой 50 Гц, В | от 198 до 244 |
| Потребляемая мощность, В А, не более | 1500 |
| Рабочие условия применения: | |
| Температура окружающей среды, °С | от +5 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Относительная влажность окружающего воздуха, без конденсации, % | от 25 до 95 |
| Нормальная температура окружающей среды, °С | от +15 до +25 |
| Средняя наработка на отказ, ч | 50000 |
наносится на титульный лист формуляра ЛАСУ.000370.000ФО «Измерительновычислительный комплекс. Формуляр» типографским способом.
Таблица 4 - Комплектность поставки ИВК
| Наименование | Обозначение | Количество, шт. |
| Комплекс измерительно-вычислительный ИВК ЛАСУ.000370.000 в составе: | ИВК ЛАСУ.000370.000 | 1 |
| Измерительная установка | LTR - EU-16-1 | 1 |
| Модули АЦП измерения напряжения постоянного тока | LTR11 | 3 |
| Модуль АЦП измерения электрического сопротивления | LTR114 | 4 |
| Модуль АЦП измерения частоты переменного тока | LTR51 | 1 |
| Модуль АЦП измерения сигналов от ТП и силы постоянного тока | LTR27 | 1 |
| ПК стоечного исполнения с системным и программным обеспечением | - | 1 |
| АРМ визуализации оператора на основе ноутбука со специальным программным обеспечением | - | 3 |
| Технологический компьютер для настройки и запуска ПМО со специальным ПО | - | 1 |
| Источник бесперебойного питания 1,5 кВа | ИБП 1,5 кВа | 1 |
| Документация | ||
| Измерительно-вычислительный комплекс. Формуляр | ЛАСУ.000370.000ФО | 1 |
| Комплекс измерительно-вычислительный ИВК ЛАСУ.000370.000. Методика поверки | МП 201-001-2019 | 1 |
осуществляется по документу МП 201 -001-2019 «Комплекс измерительно-вычислительный ИВК ЛАСУ.000370.000. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.07.2019 г. Основные средства поверки:
- калибратор многофункциональный MC5-R, регистрационный номер в Федеральном информационном фонде № 18624-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке с помощью клейма и на корпус ИВК с помощью наклейки согласно рисунку 1.
приведены в формуляре ЛАСУ.000370.000ФО «Измерительно-вычислительный комплекс. Формуляр».
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному ИВК ЛАСУ.000370.000
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
