Установка поверочная СПРУТ 50М, 76323-19

Назначение

Установка поверочная СПРУТ 50М предназначена для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке.

Описание

Принцип действия установки поверочной СПРУТ 50М основан на воспроизведении массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, и измерении расхода и количества жидкости в потоке средствами измерений.

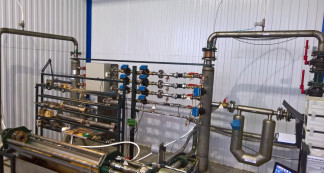

Установка поверочная СПРУТ 50М состоит из средств измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, накопительного резервуара, систем подготовки, подачи и стабилизации измеряемой среды, управления и регулирования, измерительных линий и измерительно-вычислительного комплекса.

В качестве средства измерений массового расхода и массы жидкости в потоке применяется счетчик-расходомер массовый Micro Motion модификации CMF 200 (регистрационный номер 13425-06).

В качестве средств измерений объемного расхода и объема жидкости в потоке применяются преобразователи расхода электромагнитные фирмы ЗАО «ИВК-САЯНЫ» и счетчик-расходомер массовый модификации CMF 200 (регистрационный номер 13425-06).

Поверяемое средство измерений устанавливается в измерительную линию установки, состоящей из зажимного устройства, запорной арматуры, средств измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке, давления и температуры измеряемой среды. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительную линию и расходомеры установки. Далее, рабочая жидкость направляется обратно в накопительный резервуар. Измерительно-вычислительный комплекс управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Пломбировка установки поверочной СПРУТ 50М осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу. Места пломбирования фланцевых соединений расходомеров установки поверочной СПРУТ 50М приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров установки поверочной

СПРУТ 50М

Программное обеспечение

установки поверочной СПРУТ 50М автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем управления и регулирования.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на раме измерительной линии установки в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 0984-1-2019 «Инструкция. ГСИ. Установка поверочная СПРУТ 50М. Методика поверки», утвержденному ФГУП «ВНИИР» 30.06.2019.

Основные средства поверки:

-    вторичный эталон в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 с диапазоном расходов жидкости соответствующем диапазону расходов жидкости установки поверочной СПРУТ 50М;

-    калибратор многофункциональный модели MC5-R (регистрационный № 22237-08), диапазоны измерения ±500 мВ; ±50 В, ±100 мА, от 0,0028 Гц до 50 кГц, от 0 до 9999999 имп., от

0 до 4000 Ом;

-    частотомер электронно-счетный Ч3-85/3 (регистрационный № 32359-06), диапазон измеряемых частот от 0,001 Гц до 20 кГц, временных интервалов от 1 до 1000 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки поверочной, СПРУТ 50М.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы, устанавливающие требования к установке поверочной СПРУТ 50М

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
