| Номер в госреестре | 76332-19 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | УПВ-140 |
| Изготовитель | ИП Срибная Ольга Юрьевна, г.Краснодар |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная УПВ-140 предназначена для измерений, воспроизведения, хранения и передачи единиц объемного расхода жидкости и объема жидкости в потоке.
Принцип действия установки поверочной УПВ-140 основан на воспроизведении объемного расхода жидкости и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, систем управления, регулирования, сбора и обработки информации и измерении расхода и количества жидкости в потоке средствами измерений.

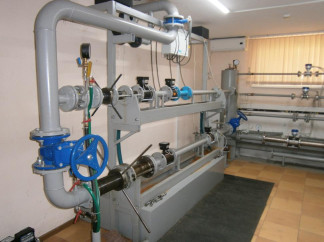

Установка поверочная УПВ-140 состоит из средств измерений объемного расхода жидкости и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, накопительного резервуара, систем управления, регулирования, сбора и обработки информации, и измерительных линий.
В качестве средств измерений объемного расхода жидкости и объема жидкости в потоке в составе установки поверочной УПВ-140 применяются расходомеры электромагнитные OPTIFLUX серии 5000 с конвектором сигналов IFC 300 (регистрационный номер 40075-13) с номинальными диаметрами DN 10, DN 25, DN80.
Поверяемое средство измерений устанавливается в измерительную линию установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры измеряемой среды. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительную линию и средства измерений объемного расхода жидкости и объема жидкости установки. Далее рабочая жидкость направляется обратно в накопительный резервуар. Системы управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.
Пломбировка установки поверочной УПВ-140 осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений объемного расхода жидкости и объема жидкости в потоке установки, с нанесением знака поверки на пломбу. Средства измерений измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений средств измерений объемного расхода жидкости и объема жидкости в потоке установки поверочной УПВ-140 приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения средств измерений объемного расхода жидкости и объема жидкости в потоке установки поверочной УПВ-140
установки поверочной УПВ-140 автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем управления, регулирования, сбора и обработки информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Аква |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки путем разделения прав доступа и вводом пароля.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 0,02 до 140 |
| Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке и объемного расхода жидкости: - в диапазоне расходов от 0,02 до 0,081) м3/ч, % | ± 0,5 |
| - в диапазоне расходов от 0,08 до 140 м3/ч, % | ± 0,33 |
| 1) - включительно |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN20 до DN150 |
| Количество одновременно поверяемых средств измерений, штук | от 1 до 4 |
| Измеряемая среда Температура измеряемой среды, °С Давление измеряемой среды, МПа, не более | вода питьевая по СанПиН 2.1.4.1074-2001 от +10 до +30 0,6 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на передней части коммутационного шкафа системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная УПВ-140, заводской номер 01 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0927-1-2019 | 1 экз. |
осуществляется по документу МП 0927-1-2019 «Инструкция. ГСИ. Установка поверочная УПВ-140. Методика поверки», утвержденному ФГУП «ВНИИР» 20.06.2019.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности не более ±0,11 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а так же на пломбы установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к установке поверочной УПВ-140
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
