Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН (далее - СИКГ) предназначена для технологического автоматического измерения количества и параметров газа, потребляемого на собственные нужды, и обеспечения оперативности управления технологическими процессами при выдаче данных в систему управления технологического объекта.
Карточка СИ
Номер в госреестре 76336-19
Наименование СИ Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО "Газпром нефть Оренбург" в составе АСУ ПНГ. СИКГ СН
Изготовитель АО "Нефтеавтоматика", г.Уфа
Год регистрации 2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН (далее - СИКГ) предназначена для технологического автоматического измерения количества и параметров газа, потребляемого на собственные нужды, и обеспечения оперативности управления технологическими процессами при выдаче данных в систему управления технологического объекта.

Описание

Конструктивно СИКГ состоит из входного, выходного коллекторов, одной измерительной линии (ИЛ) с байпасом и системы сбора и обработки информации (СОИ).

На ИЛ установлены следующие основные средства измерений (СИ):

-    счетчик газа КТМ600 РУС (регистрационный номер в Федеральном информационном фонде 62301-15);

-    датчик давления Метран-150 мод. Метран-150ТАЯ3 (регистрационный номер в Федеральном информационном фонде 32854-13);

-    термопреобразователь с унифицированным выходным сигналом Метран-270 мод. ТСПУ Метран-276 (регистрационный номер в Федеральном информационном фонде 21968-11).

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (регистрационный номер в Федеральном информационном фонде 52866-13) и автоматизированное рабочее место (АРМ) оператора (основное и резервное) на базе персональных компьютеров, оснащенных монитором, клавиатурой и печатающим устройством. Комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физикохимических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначен для сбора данных, формирования и печати отчетных документов, отображения и регистрации измерительной и технологической информации, архивирования, построения графиков и таблиц, трендов, архивных данных, а так же любой другой информации выведенной на экран монитора.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.

СИКГ обеспечивает выполнение следующих фу нкций:

-    измерение объема газа в рабочих условиях (м3/ч);

-    вычисление объема газа, приведенного к стандартным условиям (м /ч);

-    измерение температуры (°С), абсолютного давления газа (МПа);

-    отображение измерительной и технологической информации на мониторах АРМ оператора;

-    регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

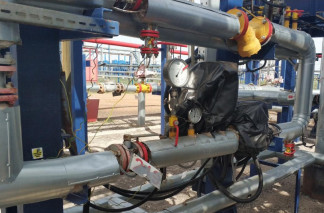

Рисунок 1 - Общий вид СИКГ

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня -верхний и нижний. К нижнему уровню относится комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК). ИВК выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. К метрологически значимой части ПО относятся конфигурационные файлы ИВК.

К ПО верхнего уровня относится АРМ оператора, выполняющее функции сбора, хранения, отображения информации, полученной с нижнего уровня ПО, формирования и печати отчетных документов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Идентификационные данные программного обеспечения комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.003

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Abak.bex

ngas2015.bex

mivisc.bex

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

4069091340

3133109068

3354585224

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

mi3548.bex

ttriso.bex

AbakC2.bex

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

2333558944

1686257056

2555287759

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочая среда

свободный нефтяной газ

Диапазон измерений расхода газа в рабочих условиях, м3/ч

от 4 до 60

Диапазон измерений расхода газа в стандартных условиях, м3/ч

от 50 до 500

Рабочий диапазон температуры газа, °С

от +5 до +25

Рабочий диапазон давления газа, МПа (изб.)

от 0,6 до 1,0

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, %

±4

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

380 +33 /220 +33 50±1

Потребляемая мощность, кВт, не более

10

Габаритные размеры средства измерений, мм, не более:

-    высота

-    ширина

-    длина

1900

600

2700

Масса, кг, не более

2500

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -45 до +42 95

от 88 до 105,2

Средний срок службы, лет

15

Средняя наработка на отказ, ч

135000

Режим работы СИКГ

непрерывный

Знак утверждения типа

наносится на титульный лист паспорта СИКГ типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Г азпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН с заводским номером 014/06

-

1 шт.

«Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН. Паспорт»

КДНА 1035/6.00.00.000 ПС

1 экз.

Инструкция «ГСИ. Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН. Методика поверки»

НА.ГНМЦ.0359-19 МП

1 экз.

Поверка

осуществляется по документу НА.ГНМЦ.0359-19 МП «Инструкция. ГСИ. Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 14.06.2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа, утвержденной приказом Росстандарта от 29.12.2018 № 2825 в диапазоне расходов, соответствующему диапазону расходов счетчика газа КТМ600 РУС;

-    средства измерений в соответствии с документами на поверку средств измерений, входящих в состав СИКГ.

Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКГ.

Сведения о методах измерений

приведены в документе МН 859-2018 «ГСИ. Объем свободного нефтяного газа. Методика измерений системами измерений количества и параметров свободного нефтяного газа Капитоновского месторождения КППНГ в составе АСУ ПНГ», утверждена ОП ГНМЦ АО «Нефтеавтоматика», свидетельство об аттестации № RA.RU.310652-056/03-2018 от

14.11.2018 г.

Нормативные документы, устанавливающие требования к системе измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ СН

Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.11.2024
