Комплексы воздушных судов мобильные диагностические ВС-311В, 76343-19

Назначение

Комплексы воздушных судов ВС-311В мобильные диагностические (далее - комплексы) предназначены для бесконтактных измерений несоконусности вращения лопастей несущих винтов вертолётов, динамической балансировки несущих и рулевых винтов вертолётов, пропеллеров и других вращающихся узлов, измерений частоты вращения лопастей, измерений виброускорения элементов летательных аппаратов, а также для регистрации и отображения результатов измерений и расчётных величин.

Описание

Конструктивно комплексы выполнены из прибора универсального портативного серии ВС-311 (рег. № 63412-16) и комплекта первичных преобразователей - датчика расстояния, датчика вибрации и тахометрического датчика. Внутри прибора размещены блок аналогоцифровых преобразователей (АЦП), микроЭВМ, встроенный аккумулятор. На передней панели прибора размещён встроенный жидкокристаллический дисплей, клавиатура, на боковых сторонах прибора - разъёмы для подключения первичных преобразователей, внешнего источника питания, линии сети Ethernet.

Функционально комплекс состоит из измерительных каналов (ИК):

-    ИК несоконусности вращения лопастей несущих винтов;

-    ИК частоты вращения;

-    ИК вибрации.

Принцип действия ИК несоконусности вращения лопастей несущих винтов основан на преобразовании аналогового сигнала от датчика расстояния в цифровой код с последующим вычислением разности значений измеряемых сигналов (расстояния до каждой лопасти) по известной градуировочной характеристике ИК. Результаты измерений индицируются на дисплее, архивируются и оформляются в виде протокола.

Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от тахометрического датчика в цифровой код с последующим вычислением значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на дисплее, архивируются и оформляются в виде протокола.

Принцип действия ИК вибрации основан на преобразовании аналогового сигнала от датчика вибрации в цифровой код с последующим вычислением значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на дисплее, архивируются и оформляются в виде протокола.

Комплексы предназначены для работы в полевых условиях и имеют степень защиты от внешних воздействий IP65 по ГОСТ 14254-96.

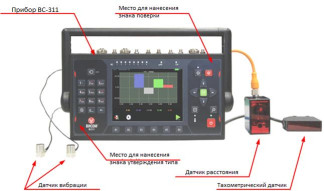

Общий вид комплекса и места для нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Защита от несанкционированного доступа предусмотрена с помощью разрывной наклейки в месте крепления задней панели к корпусу прибора.

Рисунок 1 - Общий вид комплекса

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) представляет собой встроенное ПО VisprobePortable.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Изменение встроенного ПО возможно только с помощью специализированной программы. Конструкция комплекса исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель комплекса методом шелкографии и на титульный лист эксплуатационной документации типографским методом.

Комплектность

Таблица 4 - Комплектность комплексов

Поверка

осуществляется по документу ВАПМ.311В.002 МП «ГСИ. Комплексы воздушных судов ВС-311В мобильные диагностические. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 01.07.2019.

Основные средства поверки:

-    частотомер универсальный GFA-8270H (рег. №19818-00): диапазон измерений от 0,01 Гц до 120 МГц, абсолютная погрешность измерений частоты синусоидального сигнала ±(отн.погр.опорн.частоты)частота±МЗР, где МЗР - младший знаковый разряд опорного сигнала;

-    рулетка измерительная металлическая 2-го класса точности Р20Н2К (рег. № 29631-05): диапазон измерений от 0 до 20 м, пределы допускаемой абсолютной погрешности измерений ±[0,30 + 0,15(L - 1)], мм, где L - число полных и неполных метров в отрезке;

-    штангенциркуль ШЦ-Ш-500-0.1 ГОСТ 166-89 (рег.№7706-00): диапазон измерений длины от 0 до 500 мм, пределы допускаемой абсолютной погрешности измерений ±0,1 мм;

-    рабочий эталон 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на лицевую панель комплекса, как указано на рисунке 1, или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения

Приказ Федерального агентства по техническому регулированию и метрологии от

29.12.2018 № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)

ВАПМ.311В.002 ТУ. Комплексы воздушных судов ВС-311В мобильные диагностические. Технические условия
