Трансформаторы тока CT, 76346-19

76346-19
Трансформаторы тока серии CT (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Карточка СИ
Номер в госреестре 76346-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ CT
Изготовитель "ABB S.p.A.", Италия
Год регистрации 2019
Срок свидетельства 04.10.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока серии CT (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока серии CT по принципу конструкции - шинные или разъемные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации -одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.

Трансформаторы выпускаются в виде следующих исполнений и модификаций:

-    исполнение CT: модификации CT30/100, CT30/150, CT30/250, CT30/400, CT80/250, CT80/400, CT80/500, CT80/600, CT80/800, CT80/1000, CT120/400, CT120/500, CT120/600, CT120/800, CT120/1000, CT120/1200, CT120/1500. Разъемное исполнение. Крепление на шину, кабель, монтажную плоскость;

-    исполнение CTA: модификации CTA/5, CTA/10, CTA/15, CTA/20, CTA/25, CTA/40, CTA/50, CTA/60, CTA/80, CTA/100. Шинное исполнение. Крепление на DIN-рейку;

-    исполнение CT MAX: модификации CT MAX 300, CT MAX 400, CT MAX 500, CT MAX 600, CT MAX 800, CT MAX 1000. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость;

-    исполнение CT MAX SELV: модификации CT MAX 300 SELV, CT MAX 400 SELV, CT MAX 500 SELV, CT MAX 600 SELV, CT MAX 800 SELV, CT MAX 1000 SELV. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость. Функция встроенной автоматической электронной защиты от размыкания вторичной цепи;

-    исполнение CT PRO XT: модификации CT PRO XT 40, CT PRO XT 50, CT PRO XT 60, CT PRO XT 80, CT PRO XT 100, CT PRO XT 150, CT PRO XT 200, CT PRO XT 250, CT PRO XT 300, CT PRO XT 400. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость;

-    исполнение CT PRO XT SELV: модификации CT PRO XT 40 SELV, CT PRO XT 50 SELV, CT PRO XT 60 SELV, CT PRO XT 80 SELV, CT PRO XT 100 SELV, CT PRO XT 150 SELV, CT PRO XT 200 SELV, CT PRO XT 250 SELV, CT PRO XT 300 SELV, CT PRO XT 400 SELV. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость. Функция встроенной автоматической электронной защиты от размыкания вторичной цепи.

Модификации подсерий отличаются номинальным первичным током, формой корпуса, габаритами и массой.

Трансформаторы тока CTA имеют первичную обмотку в виде встроенной шины.

Остальные модификации встроенной первичной обмотки не имеют. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.

Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и закрываются пломбируемой пластиковой крышкой.

На трансформаторах имеется табличка технических данных.

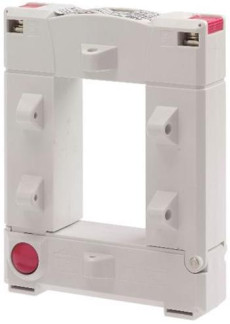

Общий вид трансформаторов представлен на рисунках 1 - 4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Место

пломбировки

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов тока подсерии CT

Наименование характеристики

Значение для модификаций

CT30

CT80

CT120

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72; 1,2

Номинальный первичный ток, А

от 100 до 400 включ.

от 250 до 1000 включ.

от 400 до 1500 включ.

Номинальный вторичный ток, А

5

Число вторичных обмоток

1

Номинальная вторичная нагрузка с коэффициентами мощности cos ф2 = 1 и cos ф2 = 0,8, В-А

от 1,5 до 2,5 включ.

от 1 до 5 включ.

от 1,5 до 8 включ.

Класс точности

0,5; 3

0,5

0,5

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном

от 2 до 10 включ.

Номинальная частота напряжения сети, Гц

50 или 60

Таблица 2 - Метрологические характеристики трансформаторов тока подсерии CTA

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72; 1,2

Номинальный первичный ток, А

от 5 до 100 включ.

Номинальный вторичный ток, А

5

Число вторичных обмоток

1

Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А

5

Класс точности

0,5

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном

от 2 до 10 включ.

Номинальная частота напряжения сети, Гц

50 или 60

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72; 1,2

Номинальный первичный ток, А

от 300 до 1000 включ.

Номинальный вторичный ток, А

5

Число вторичных обмоток

1

Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А

от 4 до 10 включ.

Класс точности

0,5

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном

от 2 до 10 включ.

Номинальная частота напряжения сети, Гц

50 или 60

Таблица 4 - Метрологические характеристики трансформаторов тока подсерии CT PRO XT, CT PRO XT SELV

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72; 1,2

Номинальный первичный ток, А

от 40 до 400 включ.

Номинальный вторичный ток, А

5

Число вторичных обмоток

1

Номинальная вторичная нагрузка с коэффициентами мощности cos ф2 = 1 и cos ф2 = 0,8, В-А

от 2 до 5 включ.

Класс точности

0,5; 1; 3

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном

от 2 до 10 включ.

Номинальная частота напряжения сети, Гц

50 или 60

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм

См. таблицу 6

Масса, кг

См. таблицу 6

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -5 до +50

- относительная влажность воздуха, %

до 80

Средний срок службы, лет

30

Средняя наработка до отказа, ч

3-106

Таблица 6 - Габаритные размеры и масса

Модификации

(подсерии)

Длина, мм

Ширина, мм

Высота, мм

Масса, кг

CT30

93

34

106

0,85

CT80

125

34

152

1,1

CT120

155

34

198

1,3

CTA

56

63

85

0,29

CT MAX

70

69

111

0,37

CT MAX SELV

70

69

111

0,37

CT PRO XT

45

69

96

0,32

CT PRO XT SELV

45

69

96

0,32

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока серии CT (модификация по заказу)

-

1 шт.

Пломбируемая крышка

-

1 шт.

Комплект для монтажа

-

1 шт.

Упаковочная коробка

-

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
