| Номер в госреестре | 76359-19 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | "A FLOW" серии L |
| Изготовитель | Общество с ограниченной ответственностью «Мониторинг Вентиль и Фитинг» (ООО «МВиФ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые «A FLOW» серии L предназначены для измерений уровня жидких сред и сыпучих материалов.
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженной ультразвуковой волны от поверхности контролируемой среды. Конструктивно уровнемеры состоят из ультразвукового преобразователя и электронного блока, размещенных в одном корпусе. К электронному блоку уровнемеров подключен ЖК-дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея, либо посредством аналогового выходного сигнала 4-20 мА. Уровнемеры также могут быть подсоединены к системам PLC, DCS и SCADA.

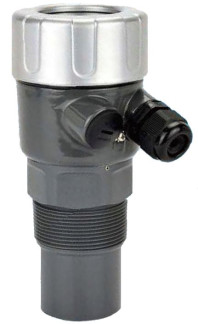

Общий вид уровнемеров ультразвуковых «A FLOW» серии L представлен на рисунке 1
Место нанесения знака утверждения типа
Пломбирование уровнемеров ультразвуковых «A FLOW» серии L не предусмотрено.
Программное обеспечение уровнемеров ультразвуковых «A FLOW» серии L служит для преобразования измеренного расстояния в токовый выход 4-20 мА или цифровой выход. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FineTek |
| Номер версии (идентификационный номер) ПО | Ver.2.012 Sno. 5329 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора | - |
Таблица 2 - Метрологические характеристики уровнемеров ультразвуковых «A FLOW» серии L
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня, м | от 0,25 до 12 |
| Цена деления, мм | 1 |
| Пределы допускаемой приведенной погрешности* измерений уровня, % | ±0,25 |
| * в качестве нормирующего значения принято верхнее значение диапазона измерений | |
Таблица 3 - Основные технические характеристики уровнемеров ультразвуковых «A FLOW» серии L_
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, Вт, не более | 0,5 |
| Питание, постоянного тока, В | от 7 до 30 |
| Габаритные размеры Д х Ш х В, мм, не более | 120 х 85 х 185 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % | от -40 до +60 90 |
| Выходной сигнал, мА | от 4 до 20 |
| Цифровая коммуникация | HART |
| Срок службы, лет, не менее | 10 |
наносится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность уровнемеров ультразвуковых «A FLOW» серии L приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров ультразвуковых «A FLOW» серии L
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой | «A FLOW» серии L | 1 шт. |
| Паспорт | ПС | 1 экз. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 0835-7-2018 | 1 экз. |
осуществляется по документу МП 0835-7-2018 «ГСИ. Уровнемеры ультразвуковые «A FLOW» серии L. Методика поверки», утвержденному ФГУП «ВНИИР» 19.11.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда в диапазоне значений от 0,25 до 12 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
приведены в эксплуатационном документе
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ТУ 4214-001-74081055-2017 Уровнемеры ультразвуковые «A FLOW» серии L производства фирмы ООО Мониторинг Вентиль и Фитинг, Россия. Технические условия
