| Номер в госреестре | 76361-19 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | Поток |
| Изготовитель | Закрытое акционерное общество «РОССИ» (ЗАО «РОССИ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «Поток» (только в исполнении «Поток-ПДД», далее комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее ТС) в зоне контроля и на контролируемом участке дороги, определения текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU) и координат в плане места расположения комплексов.
Принцип действия комплексов:
- при измерении скорости в зоне контроля, основан на измерении расстояния пройденного ТС в зоне контроля и времени, за который ТС проходит данное расстояние;
- при измерении скорости движения ТС на контролируемом участке, основан на измерении времени, за который ТС проходит известное расстояние;
- при определении текущих значений времени и координат, основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.
Комплекс состоит из вычислителя, от одного до двух видеодатчиков, до двух ИК-прожекторов, блока питания.

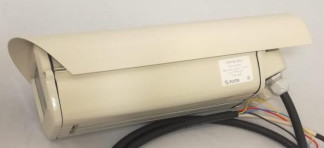

Видеодатчик конструктивно представляет из себя видеокамеру в защитном герметичном термокожухе.
Вычислитель конструктивно выполнен в ударопрочном пылевлагозащищенном корпусе.
Блока питания конструктивно выполнен в ударопрочном пылевлагозащищенном корпусе.
Комплексы размещаются стационарно и предназначены для работы в непрерывном режиме в течение неограниченного промежутка времени, размещаются на опорах, стойках и других элементах обустройства автомобильных дорог.
Маркировка комплексов наносится на вычислитель, видеодатчик и блок питания и содержит: наименование и заводской номер комплекса, наименование изготовителя или его товарный знак, дату изготовления, знак утверждения типа.
Общий вид составных частей комплексов приведен на рисунке 1.
Места пломбирования, маркировки и нанесения знака утверждения типа приведены на рисунке 2.
Программное обеспечение (далее ПО) «Поток ПДД» комплексов содержит метрологически значимую часть Rossi.Potok.MC.App.dll. Метрологически значимая часть ПО «Поток ПДД» обеспечивает: определение координат местоположения комплекса в плане, определение текущего времени, измерение скорости ТС в зоне контроля и на контролируемом участке дороги.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Rossi.Potok.MC.App.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 67 CB 41 AE 9D 53 45 CA 90 2D 7E 32 34 15 30 9D |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измеряемых скоростей движения ТС, км/ч - в зоне контроля - на контролируемом участке дороги | от 0 до 300 от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч - в зоне контроля в диапазоне от 0 до 100 км/ч включ. - в зоне контроля в диапазоне св. 100 до 300 км/ч включ. - на контролируемом участке дороги от 0 до 300 км/ч | ±1 ±2 ±2 |
| Допускаемые границы инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3, м | ±5 |
| Пределы допускаемой абсолютной погрешности синхронизации с национальной координированной шкалой времени UTC (SU), мс | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра |
| Зона контроля : ширина, м длина, м | от 3 до 16 от 20 до 50 |
| Минимальное расстояние контролируемого участка дороги, м | 400 |
| Максимальное расстояние контролируемого участка дороги, км | 100 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа | от -50 до +50 до 98 от 60 до 106,7 |
| Напряжение питающей сети переменного тока частотой 50 Гц, В | от 187 до 264 |
| Потребляемая мощность, Вт, не более | 400 |
| Степень защиты оболочки | IP66/IP68 |
| Наименование параметра | Значение параметра |
| Габаритные размеры, мм, не более | |
| Вычислитель: | |
| - длина | 350 |
| - ширина | 330 |
| - высота | 110 |
| Видеодатчик: | |
| - длина | 480 |
| - ширина | 150 |
| - высота | 150 |
| ИК-прожектор | |
| - длина | 270 |
| - ширина | 200 |
| - высота | 95 |
| Блок питания: | |
| - длина | 300 |
| - ширина | 200 |
| - высота | 160 |
| Масса, кг, не более | |
| - вычислитель | 8,5 |
| - видеодатчик | 4,0 |
| - ИК-прожектор | 3,1 |
| - блок питания | 7,7 |
наносится: на корпус вычислителя, видеодатчика и блока питания в виде наклейки; на титульный лист паспорта методом печати.
Таблица 4 - Комплект поставки Комплекса
| Наименование | Обозначение | Количество |
| Вычислитель | 4012-002-16541985-2012-120 | 1 шт. |
| Блок питания | 4012-002-16541985-2012-130 | 1 шт. |
| Видеодатчик | 4012-002-16541985-2012-140 | 1-2 шт.* |
| ИК-прожектор | - | 0-2 шт.* |
| Кронштейн видеодатчика | - | 1-2 шт.* |
| Комплект крепления | - | 1-2 шт.* |
| Паспорт | ПС 4012-002-16541985-2012 | 1 экз. |
| Руководство по эксплуатации | РЭ 4012-002-16541985-2012 | 1 экз. |
| Методика поверки | МП 4012-002-16541985-2012 | 1 экз. |
*- по заказу
осуществляется по документу МП 4012-002-16541985-2012 «Комплексы аппаратнопрограммные «Поток». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 05.06.2019 г. Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;
- частотомеры электронно-счетные ЧЗ-85/З регистрационный номер 32359-06 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- дальномер лазерный Leica DISTO Х310, регистрационный номер 50417-12 в Федеральном информационном фонде.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Технические условия «Аппаратно-программные комплексы «Поток» ТУ 4012-002-16541985-2012.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
