| Номер в госреестре | 76363-19 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Datacolor 600 |
| Изготовитель | "Datacolor Technology Souzhou Co. Ltd.", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Datacolor 600 (далее - спектрофотометры) предназначены для измерений цветовых характеристик (координаты цвета, координаты цветности) сыпучих или твердых тел в отраженном свете.
Принцип действия спектрофотометров основан на измерении координат цвета и координат цветности образцов спектральным методом с возможностью одновременного расчета данных измерений по методу с учетом и без учета компонентов зеркальности, что обеспечивается за счет применения двух источников света. Один источник света диффузного типа, который позволяет получать данные по методу с учетом компонентов зеркальности, когда он пульсирует. Второй источник света активирует цифровое управление зеркально отраженными лучами света. Данные, полученные во время пульсирующего освещения от этого источника и данные, полученные, когда данный источник света вспыхивает, можно использовать для расчетов по методу без учета компонентов зеркальности.
Конструктивно спектрофотометр выполнен в виде моноблока и состоит из трех основных зон: освещения, приема и считывания. В качестве источников излучения используются ксеноновые импульсные лампы, свет от которых рассеивается в фотометрической сфере и равномерно освещает образец. Свет, отраженный от поверхности образца под углом 8°, проходит сквозь камеру пропускания, принимается оптической системой измерения образца и направляется на чувствительный элемент. Свет, рассеянный внутри фотометрической камеры, принимается через оптическое волокно системы мониторинга освещения и направляется на чувствительный элемент. Свет, идущий от оптоволокна системы измерения образца и от оптоволокна системы мониторинга освещения, разделяется на каждый из компонентов указанного диапазона длин волн и проецируется на секции матрицы чувствительных элементов, которые преобразуют свет в пропорциональные токи и выводят эти токи на схему аналоговой обработки. С помощью аналогового цифрового преобразователя (далее - АЦП) рассчитываются координаты цвета и цветности образца в различных колориметрических системах для различных источников света.

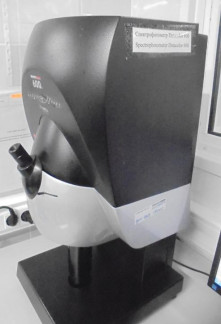

Общий вид спектрофотометров, с обозначением места нанесения маркировки и знака поверки, представлен на рисунке 1.
Пломбирование спектрофотометров не предусмотрено.
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью специального программного продукта Datacolor TOOLS. Программное обеспечение (далее по тексту - ПО) служит для настройки спектрофотометров, визуального анализа экспериментальных данных, анализа и обработки полученных данных.
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Datacolor TOOLS |
| Номер версии (идентификационный номер) ПО | 2.0.9 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений координат цвета: X | от 2,5 до 109,0 |
| Y | от 1,4 до 95,0 |
| Z | от 1,7 до 107,0 |
| Пределы допускаемой абсолютной погрешности измерений координат цвета AX = Д Y = AZ | ±1,0 |
| Диапазон измерения координат цветности: x | от 0,004 до 0,734 |
| y | от 0,005 до 0,834 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности | ±0,007 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 360 до 740 |
| Геометрия освещения /наблюдения | D/80 |
| Диаметр области измерений, мм | 17 |
| Время измерения, с, не более | 1,5 |
| Источник света | импульсные ксеноновые лампы |
| Габаритные размеры, мм, не более: | |
| - высота | 630 |
| - ширина | 330 |
| - длина | 280 |
| Масса, кг, не более | 30 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 50 до 60 |
| Условия эксплуатации: | |
| о/'ч - температура окружающего воздуха, С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации печатным методом и на корпус спектрофотометров методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометры Datacolor 600 | зав. № 8806308, зав. № 8806149, зав. № 8806147 | 3 шт. |
| Белая калибровочная пластина | - | 1 шт. |
| Коробка для калибровки нуля (черный калибровочный стандарт) | - | 1 шт. |
| Зеленый контрольный образец | - | 1 шт. |
| Измерительные апертуры (3,9 и 30 мм) | - | 3 шт. |
| Адаптер сетевого питания | - | 1 шт. |
| USB-кабель для подключения спектрофотометра к компьютеру (3 м) | - | 1 шт. |
| Пылезащитный чехол | - | 1 шт. |
| Сумка для переноски вспомогательных принадлежностей | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| CD-диск с программным обеспечением Datacolor TOOLS | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 006.М4-19 | 1 экз. |
осуществляется по документу МП 006.М4-19 «ГСИ. Спектрофотометры Datacolor 600. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 30 января 2019 г.
Основные средства поверки:
- рабочий эталон единиц координат цвета и координат цветности в соответствии с поверочной схемой «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «Datacolor Technology Souzhou Co.Ltd.», Китай
