| Номер в госреестре | 76365-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод «Транснефтемаш»АО «Транснефть-Верхняя Волга», Псковская обл., г. Великие Луки |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на измерении объема жидких продуктов в зависимости от уровня наполнения.
Резервуары представляют собой горизонтальные цилиндрические емкости с плоскими днищами, состоящими из двух секций, разделенных теплоизолированной перегородкой. Снаружи резервуары теплоизолированы слоем минеральной ваты толщиной 100 мм и покрыты оцинкованными листами. Расположение резервуаров - наземное.
Каждый резервуар оборудован металлической лестницей с ограждением, двумя смотровыми люками, системой клапанов и загрузочными трубами для нефтепродуктов. Фундамент резервуаров представляет собой металлические стоечные опоры прямоугольного сечения.

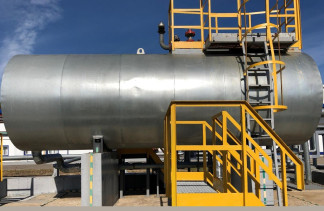

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РГС-20 | |
| Номинальная вместимость, м3 | 20 |
| - 1 секция | 17 |
| - 2 секция | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РГС-20 | |
| Габаритные размеры, мм | |
| - длина | 7380 |
| - диаметр | 2200 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от - 60 до + 40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Технический паспорт резервуара | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон объемного расхода жидкости 2-го разряда в диапазоне значений от 6 до 15 т/ч ( м3/ч) и единицы длины в области измерения уровня жидкости 2-го разряда в диапазоне значений от 10 до 4000 мм; (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17906-08, 28116-09)
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;
- рулетка измерительная металлическая Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ТУ 3116-004-05762252-98 Установка котельная водогрейная транспортабельная «УВТ-4,0-95/115». Технические условия, раздел 1.2.12
| Зарегистрировано поверок | 27 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
