| Номер в госреестре | 76367-19 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | серии AE3100 |
| Изготовитель | Компания TIANJIN DEVISER ELECTRONICS INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические серии AE3100 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в различных модификациях AE3100A, AE3100B, AE3100C, AE3100D, AE3100E, AE3100F, AE3100CP-1, AE3100CP-2, AE3100CP-3, AE3100DP-1, AE3100DP-2, AE3100DP-3, AE3100G, AE3100M, AE3100CM, AE3100DM, AE3100EM, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.

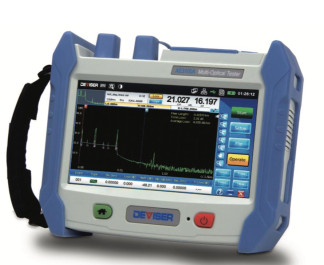

Внешний вид модификации рефлектометра AE3100A и место нанесения знака утверждения типа представлены на рисунке 1.
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AE3100 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.17 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики в режиме оптического рефлектометра
| Наименование характеристики | Значение | |||||
| Модификация рефлектометра | AE3100A | AE3100B | AE3100C | AE3100D | AE3100E | AE3100F |
| Длины волн, нм | 1310/1550 | |||||
| Динамический диапазон измерений затухания, дБ, не менее | 30/28 | 34/32 | 36/34 | 40/38 | 43/41 | 45/43 |
| Наименование характеристики | Значение | ||||||||||
| Значение мертвой зоны, м, не более: - при измерении затухания - при измерении положения неоднородности | 5 1,5 | 5 1 | 4 0,8 | 3 0,8 | |||||||
| Модификация рефлектометра | AE3100 CP-1 | AE3100 CP-2 | AE3100 CP-3 | AE3100 DP-1 | AE3100 DP-2 | AE3100 DP-3 | AE3100G | ||||
| Длины волн, нм | 1310/ 1550/ 1625 | 1310/ 1550 | 1310/ 1490/ 1550 | 1310/ 1550/ 1625 | 1310/ 1550 | 1310/ 1490/ 1550 | 1310/1490/ 1550/ 1625 | ||||
| Динамический диапазон измерений затухания, дБ, не менее | 37/35/35 | 40/38/38 | 37/35/35/35 | ||||||||
| Значение мертвой зоны, м, не более: - при измерении затухания - при измерении положения неоднородности | 3 0,8 | ||||||||||
| Диапазон измерений расстояния, м | от 0 до 4,0105 | ||||||||||
| Модификация рефлектометра | AE3100M | AE3100CM | AE3100DM | AE3100EM | |||||||
| Длины волн, нм | 850/1300 | 850/1300/1310/1550 | |||||||||
| Динамический диапазон измерений затухания, дБ, не менее | 25/27 | 25/27/37/35 | 25/27/40/38 | 25/27/43/41 | |||||||
| Значение мертвой зоны, м, не более: - при измерении затухания - при измерении положения неоднородности | 4 (для 1310, 1550 нм) и 5 (для 850, 1300 нм) 0,8 | ||||||||||
| Диапазон измерений расстояния, м | от 0 до 4,0105 (для 1310, 1550 нм) от 0 до 5,0104 (для 850, 1300 нм) | ||||||||||
| Пределы допускаемой абсолютной погрешности измерений расстояния, м | ±(0,75+ 5счит+5-10-5^) 1) | ||||||||||
| 5счит - дискретность считывания на выбранном пределе шкалы расстояний, значение которой приведено в руководстве по эксплуатации, м; L - расстояние, м. | |||||||||||
Таблица 3 - Метрологические характеристики в режимах измерителя мощности и источника оптического излучения_
| Наименование характеристики | Значение | |||
| Модификация рефлектометра | AE3100A AE3100B | AE3100C AE3100D | AE3100E | AE3100F |
| Длины волн источника, нм | 1310; 1550 | |||
| Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | -11 | -4 | ||
| Длины волн измерителя мощности, нм | 850;1300; 1310; 1490; 1550 | |||
| Диапазон измерения уровней средней мощности, дБм | от -50 до +10 | |||
| Пределы допускаемой относительной погрешности измерения уровней средней мощности, дБм | ±0,5 | |||
| Модификация рефлектометра | AE3100 AE3100 AE3100 AE3100 AE3100 CP-1 CP-2 CP-3 DP-1 DP-2 | AE3100 DP-3 | AE3100G | |
| Длины волн источника, нм | 1310; 1490; 1550;1625 | |||
| Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | -4 | |||
| Длины волн измерителя мощности, нм | 850;1300; 1310; 1490; 1550 | |||
| Диапазон измерения уровней средней мощности, дБм | от -50 до +10 | |||
| Пределы допускаемой относительной погрешности измерения уровней средней мощности, дБм | ±0,5 | |||
| Модификация рефлектометра | AE3100M | AE3100CM AE3100DM AE3100EM | ||
| Длины волн измерителя мощности, нм | 850; 1300; 1310; 1490; 1550; 1625 | |||
| Наименование характеристики | Значение |
| Диапазон измерения уровней средней мощности, дБм | от -50 до +10 |
| Пределы допускаемой относительной погрешности измерения уровней средней мощности, дБм | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания, В | 12±1 |
| Габаритные размеры, мм, не более: | |
| - длина | 206 |
| - ширина | 171 |
| - высота | 75 |
| Масса, кг, не более | 2,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность при температуре +30 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр оптический серии AE3100 | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки». Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013;
- генератор оптический ОГ-2-2/Б (рег. № 44918-10);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 397 |
| Поверителей | 19 |
| Актуальность данных | 17.11.2024 |
