| Номер в госреестре | 76370-19 |
| Наименование СИ | Каналы измерительные заряда |
| Обозначение типа СИ | АЛМАЗ-ИКЗ |
| Изготовитель | Общество с ограниченной ответственностью «Локомотив» (ООО «Локомотив»), г. Ярославль |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные заряда АЛМАЗ-ИКЗ (далее - ИК) предназначены для измерений электрического заряда.
Принцип действия ИК заключается в преобразовании электрического заряда, поступающего на вход, в цифровой код с помощью многопредельного цифро-аналогового преобразования, который передаётся в компьютер, где обрабатывается и выводится на монитор и внешние устройства.
Запуск ИК в режим измерения осуществляется синхронизирующим импульсом, подаваемым на отдельный вход или устанавливаемым программно.
Конструкция ИК представляет собой электронную плату с установленным на ней изолированным входным разъёмом типа байонет.
ИК могут быть изготовлены в виде нескольких штук на одной плате и установлены в единый металлический корпус.
ИК могут применяться совместно с любыми видами датчиков, имеющих выходной сигнал в виде электрического заряда. Так совместно с датчиками давления ИК позволяют измерять давление с синхронизацией по углу поворота коленчатого вала в системах топливоподачи, а также включая быстропеременное давление в камере сгорания.

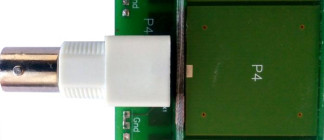

Фотография общего вида ИК представлена на рисунке 1.
Пломбирование ИК от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид ИК
Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу ИК в целом. Всё встроенное ПО является метрологически значимым.
Внешнее ПО - программа «Алмаз - ИСМ», предназначено для отображения измеренных значений, управления режимами измерений и используется при поверке ИК. Внешнее ПО разделено на метрологически значимую и незначимую части.
Идентификационные данные метрологически значимого ПО указаны в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | a4champ.srec |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | E402BB64FDB81E2EDA29956A7EEF06B3 |
| Алгоритм вычисления контрольной суммы | MD5 |
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | PrAlmazDLlaunch.exe |
| ParamServerPkg.bpl | |
| Номер версии (идентификационный номер) ПО | 1.06 |
| Цифровой идентификатор ПО | D6CE3857941FF05EBE9B061E5076CA72 |
| 15AD6DC1BDEEBE6AEB481FA6EC1F21ED | |
| Алгоритм вычисления контрольной суммы | MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Минимальный диапазон измерений заряда, пКл Максимальный диапазон измерений заряда, пКл | от 0 до 500 от 0 до 25 000 |
| Пределы допускаемой приведенной погрешности измерений заряда, % | ±0,4 |
| Примечания: 1 Конкретный диапазон измерений заряда устанавливается потребителем самостоятельно. 2 При определении приведенной погрешности нормирующим значением является диапазон измерений. | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Неравномерность амплитудно-частотной характеристики в полосе частот до 80 кГц, дБ | ±0,3 |
| Время задержки выходного сигнала относительно сигнала синхронизации, мкс, не более | 3 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 65x30x60 |
| Масса, кг, не более | 0,2 |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % - атмосферное давление, кПа - напряжение питания постоянного тока, В | от +10 до +40 до 80 от 84 до 106 от 19,2 до 28,8 |
наносится печатным способом в верхний левый угол титульного листа руководства по эксплуатации.
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Каналы измерительные заряда АЛМАЗ-ИКЗ | - | 1 шт. |
| Паспорт | ЕШКД.411600.000ПС | 1 экз. |
| Методика поверки | МП-452-19 | 1 экз. |
осуществляется по документу МП-452-19 «Каналы измерительные заряда АЛМАЗ-ИКЗ. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 29 апреля 2019 г.
Основные средства поверки:
- генератор сигналов низкочастотный Г3-118 (регистрационный номер 8484-81 в Федеральном информационном фонде);
- мультиметр цифровой 34410А (регистрационный номер 47717-11 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений пе-
2 9
ременного электрического напряжения до 1000 В в диапазоне частот Г10" ...2-10" Гц
Каналы измерительные заряда АЛМАЗ-ИКЗ. Технические условия. ЕШКД.411600.000ТУ
