Дифрактометры рентгеновские CubiX 3, 76371-19

Назначение

Дифрактометры рентгеновские CubiX 3 (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.

Описание

Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решётки исследуемого образца.

Угловое положение линии дифракционного спектра (интерференционного максимума) подчиняется закону Вульфа-Брега и определяется с помощью гониометра.

Дифрактометры СиЫХ 3 представляют собой стационарные автоматизированные напольные лабораторные приборы, построенные по оптической схеме Брэгга-Брентано и выполнены в виде приборных корпусов, в которых располагаются основные блоки: рентгеновская трубка в защитном кожухе, гониометр, детекторы (ксеноновый пропорциональный и позиционно-чувствительные X’Celerator и PIXcel), набор щелей, платформа для образцов, высоковольтный источник питания, блок управления и сбора данных, защита от рентгеновского излучения.

Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и платформы с образцом или блока детектирования и рентгеновской трубки вокруг общей оси гониометра с требуемыми угловыми скоростями.

Для поворота блоков гониометра используют сервомоторы с цифровым приводом, а для отсчёта углов - оптические кодовые датчики. База гониометра выполнена из алюминиевого моноблока для обеспечения максимальной жёсткости.

Пломбирование дифрактометров не предусмотрено.

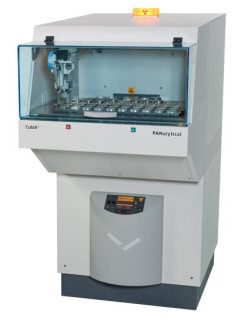

Общий вид дифрактометров и место нанесения знака поверки приведены на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Дифрактометры оснащены встроенным программным обеспечением (прошивкой контроллера (firmware)) и автономным программным обеспечением X’Pert Quantify и/или X’Pert Industry.

Все ПО является полностью метрологически значимыми.

Встроенное ПО предназначено для сбора и передачи данных в автономное ПО.

ПО Service SW XRD CubiX 3 используется для сервисного обслуживания дифрактометра.

ПО X’Pert Quantify и X’Pert Industry выполняют следующие функции:

-    управление дифрактометром;

-    настройка режимов работы дифрактометра;

-    получение дифракционных картин;

-    обработка и хранение результатов измерений

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового клише.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП-242-2302-2019 «ГСИ. Дифрактометры рентгеновские CubiX 3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.06.2019 г.

Основные средства поверки:

- стандартный образец дифракционных свойств кристаллической решетки оксида алюминия ГСО 10440-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель дифрактометра, как показано на рисунке 1 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометр применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя
