| Номер в госреестре | 76375-19 |
| Наименование СИ | Хроматограф газовый с масс-селективным детектором |
| Обозначение типа СИ | Маэстро ГХ 7820 (хроматограф) Agilent 5975 (детектор) |
| Изготовитель | ООО "ИНТЕРЛАБ", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф газовый Маэстро ГХ 7820 с масс-селективным детектором Agilent 5975 (далее - хроматограф) предназначен для количественного и качественного химического анализа органических и неорганических смесей веществ.
Принцип действия хроматографа основан на разделении смесей веществ на насадочных или капиллярных колонках .
Хроматограф снабжен встроенной панелью с дисплеем и кнопками для включения и выключения прибора, просмотра информации, регистрируемой на дисплее.
Хроматограф может работать с капиллярными и насадочными колонками. Газообразные и жидкие пробы веществ могут быть введены в хроматограф вручную. Возможны следующие типы дозирования: с делением и без деления потока. Хроматограф оснащен электронным контролем режимных параметров (температуры термостатируемых блоков, давления и расхода газов и т.д.), сигнализацией тревоги и остановкой прибора в случае отклонения параметров от заданных значений. Предусмотрено программирование температуры термостата колонок и изменения скорости потока или давления на входе в колонку.
Хроматограф комплектуется программным обеспечением «MSD Productivity ChemStation», с помощью которого контролируют режимные параметры работы хроматографа, обрабатывают экспериментальные данные, собирают информацию о количестве введенных образцов и т. д. Программное обеспечение позволяет отслеживать ресурс комплектующих и сообщать о времени их замены.
В программном обеспечении имеются стандартные блоки для формирования методики измерений, есть возможность создавать специальные методики, включающие периодическую градуировку и контроль точности измерений.
Хроматограф может работать в автоматическом режиме не менее 24 часов.
Общий вид хроматографа газового Маэстро ГХ 7820 с масс-селективным детектором Agilent 5975 представлен на рисунке 1.
Пломбирование хроматографа газового Маэстро ГХ 7820 с масс-селективным детектором Agilent 5975 не предусмотрено.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.

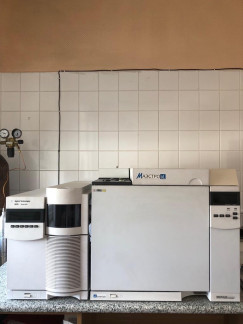

Рисунок 1 - Общий вид хроматографы газового Маэстро ГХ 7820 с масс-селективным
детектором Agilent 5975
Непреднамеренные и преднамеренные изменения системой не принимаются.
Доступ ограничен паролем. Используют защищенный файл, в него не могут быть внесены изменения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| MSD Productivity C | hemStation |
| Идентификационное наименование ПО | MSD Productivity ChemStation |
| Номер версии (идентификационный номер ПО) | E.02.01 (или более новые) |
| Цифровой идентификатор ПО | 49b3d2077199c44c1f3bbb16b4094ae6 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 1,6 до 1050 |
| Чувствительность (отношение сигнал/шум при дозировании 5-10-9 г гексахлорбензола) | S/N 100:1 - с диффузионным насосом |
| Среднее квадратическое отклонение выходного сигнала при ручном дозировании, % - по площади пиков - по времени удерживания | 6 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электрического питания: - напряжение переменного тока, В | 220-22+зз |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 2950 |
| Габаритные размеры, мм, не более - высота | 515 |
| - ширина | 485 |
| - длина | 540 |
| Масса, кг, не более | 49 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | от 40 до 80 |
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый | Маэстро 7820 | 1 шт. |
| Масс-селективный детектор | Agilent 5975 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 205-07-2019 | 1 экз. |
осуществляется по документу МП 205-07-2019 «Хроматограф газовый Маэстро ГХ 7820 с масс-селективным детектором Agilent 5975. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.05.2019 г.
Основные средства поверки:
- ГСО 9106-2008 состава пестицида гексахлорбензола.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на боковую поверхность газового хроматографа в виде наклейки.
отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам измерений.
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
