| Номер в госреестре | 76379-19 |
| Наименование СИ | Машины измерительные |
| Обозначение типа СИ | Zoller |
| Изготовитель | "E.ZOLLER GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные Zoller (далее - машины) предназначены для измерения геометрических параметров режущего инструмента.
Машины представляют собой измерительные установки, выполненные в закрытом корпусе. Конструктивно состоят из измерительного блока, шпинделя для крепления режущего инструмента, закрепленного на станине, персонального компьютера и пульта управления. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источник света, а в правой части специальные линзы и высокочувствительную камеру.
Принцип работы оптической системы, работающей на просвет - 2D измерения, состоит в преобразовании светового излучения, падающего на режущий инструмент, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль режущего инструмента. Тень профиля улавливается камерой и полученное изображение передается в компьютер. С помощью программного обеспечения полученное изображение обрабатывается, измеряются необходимые геометрические параметры режущего инструмента.
Машины выпускаются четырех модификаций, отличающихся между собой диапазоном измерений, количеством осей вращения и вспомогательным оборудованием.

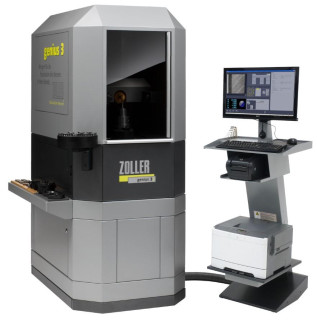

Модификация Genius 3 s (рис. 1) - базовые машины, которые включают в себя основную оптическую систему, работающую на просвет, дополнительную оптическую камеру, работающую по отраженному свету. Установка имеет три подвижные оси X, Y и Z, ось вращения шпинделя и ось вращения дополнительной оптической камеры.
Модификация Genius 3m (рис. 1) - стандартные машины, отличающиеся от базовых, наличием камеры для измерения микрогеометрии режущего инструмента.
Модификация Genius 4 (рис. 2) - базовые машины, которые включают в себя основную оптическую систему, работающую на просвет, дополнительную оптическую камеру, работающую по отраженному свету. Установка имеет три подвижные оси X, Y и Z, ось вращения шпинделя и ось вращения дополнительной оптической камеры.
Модификация ThreadCheck (рис. 2) - улучшенные машины, отличающиеся наличием шестой поворотной оси вращения основной оптической системы.
Пломбировка корпуса машин от несанкционированного доступа не предусмотрена.
Машины измерительные Zoller имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Pilot |
| Номер версии (идентификационный номер) ПО | не ниже 1.XX |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения машин соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики машин
| Характеристики | Genius 3 m, Genius 3 s | ThreadCheck, Genius 4 |
| Диапазон измерений, мм - ось Х - ось Y - ось Z | от 0,1 до 340 от 0 до 100 от 0 до 600 | от 0,1 до 400 от 0 до 100 от 0 до 600 |
| Пределы допускаемой абсолютной погрешности измерений, мкм, где L - в мм - вдоль осей Х и Z (2D) | ±(3,0+L/250) | ±(3,0+L/250) |
| Повторяемость результата измерений диаметра по оси Х, мкм, не более | 2 | 2 |
| Допускаемое отклонение от прямолинейности, мкм, не более | 5 | 5 |
| Радиальное биение, мкм, не более | 5 | 5 |
Таблица 2 - Технические характеристики машин
| Характеристики | Genius 3 m, Genius 3 s | ThreadCheck, Genius 4 |
| Максимальная масса измеряемого инструмента, кг | 20 | 20 |
| Масса установки, кг | 650 | 630 |
| Габаритные размеры, мм - длина | 1215 | 1715 |
| - ширина | 950 | 970 |
| - высота | 2000 | 2150 |
| Давление сжатого воздуха в системе, МПа | от 6 до 8 | |
| Потребление воздуха, л/час | до 100 | |
| Температура окружающей среды, °C | от +15 до +25 | |
| Относительная влажность, %, без конденсата | до 80 | |
| Параметры электрического питания: - напряжение переменного тока, В | 240±24 | |
| - частота переменного тока, Гц | 50 | |
наносится на титульный лист руководства по эксплуатации машин измерительных Zoller типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Машина измерительная Zoller | Модификация в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | МП № 203-8-2019 | 1 шт. |
осуществляется по документу МП № 203-8-2019 «Машины измерительные Zoller. Методика поверки», утверждённому ФГУП «ВНИИМС» 1 февраля 2019 г.
Основные средства поверки:
- комплект мер для поверки машин измерительных Zoller (рег. № 72959-18).
Знак поверки наносится на свидетельство о поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 22 |
| Поверителей | 2 |
| Актуальность данных | 26.11.2024 |
