Номер в госреестре | 76383-19 |
Наименование СИ | Системы измерительные контроля параметров блоков "5" и рулевых приводов |
Обозначение типа СИ | БРП-180.9500-0 |
Изготовитель | АО "Гос. МКБ "Вымпел им.И.И.Торопова", г.Москва |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Система измерительная контроля параметров блоков «5» и рулевых приводов БРП-180.9500-0 (далее - БРП-180.9500-0) предназначена для измерений и воспроизведения электрических и радиотехнических величин при проверке технических характеристик блоков рулевых приводов при производстве и эксплуатации.
БРП-180.9500-0 представляет собой аппаратно-программный комплекс, включающий в свой состав источники питания постоянного тока, пульт проверки (блок сопряжения системы с проверяемым объектом), выполненные в виде отдельных блоков и ПЭВМ с встроенными платами АЦП с дополнительными опциями аналого-цифрового и цифро-аналогового преобразования (ЦАП и АЦП), выполненными в стандарте PCI.
Конструктивно БРП-180.9500-0 состоит из ПЭВМ, пульта проверки-180.9514-0, комплекта компьютерного оборудования со встроенной в системный блок платой ЦАП-АЦП L-791 с OP-791D; источника напряжения постоянного тока HEIDEN LAB\SM470; источника напряжения постоянного тока HEIDEN LAB\SM345; источника напряжения постоянного тока
Б5-71/2м.
Принцип действия БРП-180.9500-0 основан на последовательном формировании управляющих сигналов, обеспечивающих работу блоков рулевых приводов и измерении параметров, характеризующих их работоспособность.

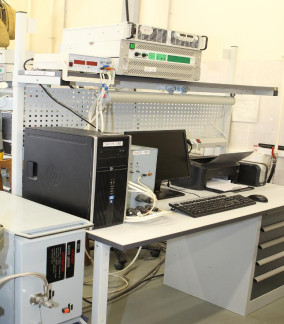

Внешний вид БРП-180.9500-0, места нанесения наклеек, расположения знака поверки и пломбировки приведены на рисунке 1.
Метрологически значимая часть ПО БРП-180.9500-0 представляет собой специализированное ПО «Vympel Tester».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | «Vympel Tester» |
Номер версии (идентификационный номер) ПО | 1.1 |
Цифровой идентификатор ПО | CC35 BA4B |
Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
Канал измерения времени формирования команды «Готов-» | |
Наименование характеристики | Значение |
Диапазон измерений временных интервалов, мс | от 20 до 200 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс | ± (510-2 Чд+1), где ta - действительное значение времени. |
Количество измерительных каналов | 1 |
Канал измерения времени формирования команды «Готов+» | |
Диапазон измерений временных интервалов, мс | от 100 до 600 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс | ± (510-2 Чд+1) |
Количество измерительных каналов | 1 |
Канал воспроизведения амплитуды управляющих сигналов | |
Номинальные значения амплитуды воспроизводимых управляющих сигналов напряжения постоянного тока, В | минус 10; 10 |
Пределы допускаемой абсолютной погрешности воспроизведения управляющих сигналов напряжения постоянного тока, В | ± 0,1 |
Форма сигнала | меандр |
Количество измерительных каналов | 4 |
Канал измерения напряжения постоянного тока сигналов датчиков обратной связи | |
Диапазон измерений напряжения постоянного тока, В | от минус 0,7 до минус 0,1; от 0,1 до 0,7 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ± 0,04 |
Диапазон измерений напряжения постоянного тока, В | от минус 11 до минус 9; от 9 до 11 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ± 5 |
Количество измерительных каналов | 4 |
Канал измерения напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока 27 В | от 24 до 34 |
Диапазон измерений напряжения постоянного тока U ПИ1, В | от 24 до 36 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ± 5 |
Количество измерительных каналов | 2 |
Канал измерения разности фаз | |
Частоты измерений, Г ц | 10, 15, 20 |
Пределы допускаемой абсолютной погрешности измерений разности фаз, градусы | ± 3 |
Количество измерительных каналов | 4 |
Канал измерения скорости изменения напряжения | |
Диапазон измерения скорости изменения напряжения постоянного тока, В/с | от 23,8 до 105,4 |
Пределы допускаемой относительной погрешности измерения скорости изменения напряжения постоянного тока, % | ± 10 |
Количество измерительных каналов | 4 |
Канал измерения силы постоянного тока | |
Диапазон измерения силы постоянного тока, А | от 0,2 до 4 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ± 0,2 |
Количество измерительных каналов | 1 |
Канал измерения времени формирования сигнала ПИ-1 | |
Диапазон измерения времени формирования сигнала ПИ-1, мс | от 30 до 150 |
Пределы допускаемой абсолютной погрешности измерения времени формирования сигнала ПИ-1, мс | ± (5 10-2 -^+1), где 1д -измеренное значение времени измерения сигнала ПИ-1 |
Количество измерительных каналов | 1 |
Канал измерения времени разарретирования | |
Диапазон измерения времени разарретирования, мс | от 30 до 1000 |
Пределы допускаемой абсолютной погрешности времени разаррети-рования, мс | ± (5 10-2 Чд+1), где 1д -измеренное значение времени раззеретиро-вания |
Количество измерительных каналов | 1 |
Канал измерения времени формирования сигнала СВР5 | |
Диапазон измерений времени формирования сигнала СВР5, мс | от 20 до 60 |
Пределы допускаемой абсолютной погрешности измерения времени формирования сигнала СВР5 | ± (5 10-2 Чд+1), где 1д -измеренное значение времени формирования сигнала СВР 5 |
Количество измерительных каналов | 1 |
Наименование характеристики | Значение |
Габаритные размеры (длинахширинахвысота), мм, не более: | |
пульт проверки 180.9514-0 | 355x180x365 |
системный блок | 420x160x370 |
монитор | 391x366x200 |
принтер | 330x180x365 |
источник бесперебойного питания | 355x180x365 |
источник напряжения постоянного тока: | |
HEIDEN LAB\SM470 | 180x500x400 |
HEIDEN LAB\SM345 | 180x500x400 |
Б5-71/2м. | 70x250x285 |
Масса кг, не более: | |
пульт проверки 180.9514-0 | 8,4 |
системный блок | 10 |
монитор | 3 |
принтер | 6 |
сточник бесперебойного питания | 6,4 |
источник напряжения постоянного тока: | |
HEIDEN LAB\SM470 | 17 |
HEIDEN LAB\SM345 | 17 |
Б5-71/2м | 2,5 |
Мощность потребляемая от сети переменного тока В А, не более | |
пульт проверки 180.9514-0 | 200 |
системный блок | 600 |
монитор | 150 |
принтер | 500 |
источник бесперебойного питания | 825 |
источник напряжения постоянного тока | |
HEIDEN LAB\SM470 | 4000 |
HEIDEN LAB\SM345 | 3000 |
Б5-71/2м | 400 |
Время установления рабочего режима, мин, не более | 5 |
Время непрерывной работы (с последующим перерывом на | |
1 ч), ч, не менее | 16 |
Параметры электропитания: | |
напряжение переменного тока, В | 220 ± 22 |
частота переменного тока, Гц | 50 ± 1 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С | от 15 до 30 |
- относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
- атмосферное давление, кПа | от 93,7 до 104,6 |
наносится на лицевую панель БРП-180.9500-0 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
Наименование | Обозначение | Количество |
Пульт проверки | 1800.9514-0 | 1 |
Жгут | 180.9514-410 | 1 |
Жгут | 180.9514-420 | 1 |
Жгут | 180.9514-430 | 1 |
Жгут | 180.9514-440 | 1 |
Жгут | 180.9514-480 | 1 |
Жгут | 180.9514-490 | 1 |
Жгут | 180.9514-500 | 1 |
Заглушка 1 | 180.9514-590 | 1 |
Заглушка 2 | 180.9514.600 | 1 |
Комплекс компьютерного оборудования | 1 | |
Плата ЦАП-АЦП типа L-791 с OP-791D | ||
Источник питания «45Вх70А» | G3 | 1 |
Источник питания «70Вх60А) | G2 | 1 |
Источник питания «27В х 10А» Б5-71/2м | G1 | 1 |
Формуляр | БРП-180.9500-0 ФО | 1 |
Руководство по эксплуатации | БРП-180.9500-0 РЭ | 1 |
Инструкция. Система измерительная контроля параметров блоков «5» и рулевых приводов БРП-180.9500-0 | БРП-180.9500-0 МП | 1 |
осуществляется по документу БРП-180.9500-0 МП «Инструкция. Система измерительная контроля параметров блоков «5» и рулевых приводов БРП-180.9500-0. Методика поверки», утверждённому начальником ФГБУ «ГНМЦ» Минобороны России 28.12.2018 г.
Основные средства поверки:
калибратор многофункциональный Fluke 5522А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 70345-18); мультиметр цифровой 34411A (рег. № 47717-11); осциллограф цифровой запоминающий WaveJet 352 (рег. № 32488-06); генератор сигналов произвольной формы 33622A (рег. № 59755-15); измеритель разности фаз Ф2-34 (рег. № 9512-84); нагрузка электронная программируемая PEL-300 (рег. № 20480-07); термогигрометр ИВА-6 А (рег. № 46434-11); барометр-анероид метеорологический БАММ-1 (рег. 5738-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой БРП-180.9500-0 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерительным контроля параметров блоков «5» и рулевых приводов БРП-180.9500-0
Приказ Федерального агентства по техническому регулированию и метрологии от
01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне 110- до 100 А»
ГОСТ 8.027-2001. «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.132-74. «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц» Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109Гц»
