| Номер в госреестре | 76387-19 |
| Наименование СИ | Резервуар железобетонный вертикальный цилиндрический |
| Обозначение типа СИ | ЖБР-10000 |
| Изготовитель | АО "Черноморские магистральные нефтепроводы", г.Новороссийск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - железобетонный вертикальный цилиндрический, номинальной вместимостью 10000 м .
Резервуар представляет собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Цилиндрическая стенка и днище резервуара обшито металлическими листами.
Резервуар ЖБР-10000 с заводским номером 50 расположен по адресу: Краснодарский край, г. Новороссийск, пл. «Грушовая», ПК «Шесхарис», АО «Черномортранснефть».

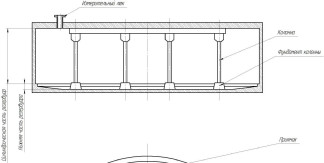

Эскиз общего вида резервуара железобетонного вертикального цилиндрического ЖБР-10000 представлен на рисунке 1.
Пломбирование резервуара железобетонного вертикального цилиндрического ЖБР-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от - 50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар железобетонный вертикальный цилиндрический | ЖБР-10000 | 1 шт. |
| Резервуар железобетонный вертикальный цилиндрический. Паспорт | ЖБР-10000 | 1 экз. |
| Градуировочная таблица | 1 экз. |
осуществляется по документу РМГ 108-2011 «ГСИ. Резервуары железобетонные вертикальные. Методика поверки объемным методом».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рабочий эталон 2-го разряда в соответствии с Приказом Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
РМГ 108-2011 ГСИ. Резервуары железобетонные вертикальные. Методика поверки объемным методом
