| Номер в госреестре | 76391-19 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) |
| Изготовитель | "Shimadzu Corporation", Япония; Фирма "Shimadzu U.S.A. Manufacturing, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные моделей Prominence-i (модификации LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (модификации LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии.
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Хроматографы представляют собой компактные высокопроизводительные моноблочные приборы, обеспечивающие дозированное введение образца, его разделение, измерение количественного состава компонентов образца, обработку и регистрацию выводимой информации.
Модель Prominence-i выпускается в следующих модификациях: LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus. Модель Nexera-i выпускается в следующих модификациях: LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus. Модели Prominence-i и Nexera-i различаются величиной максимального рабочего давления, обеспечиваемого насосом. Модификации хроматографов отличаются типом детектора и возможностью охлаждения образцов (Таблица 1).
| Таблица 1 - М | одификации хроматографов моделей Prominence-i и Nexera-i | |||
| Модель | Максимальное рабочее давление | Модификация | Встроенный детектор | Возможность охлаждения образцов |
| LC-2030 Plus | Спектрофотометрический | Без охлаждения | ||
| Prominence-i | 44 МПа | LC-2030C Plus | Спектрофотометрический | С охлаждением |
| LC-2030C 3D Plus | Диодно-матричный | С охлаждением | ||
| LC-2030C LT Plus | Отсутствует | С охлаждением | ||
| LC-2040C Plus | Спектрофотометрический | С охлаждением | ||
| LC-2040C 3D Plus | Диодно-матричный | С охлаждением | ||
| Nexera-i | 66 МПа | LC-2040С MT Plus | Спектрофотометрический | С охлаждением |
| LC-2040С 3D MT Plus | Диодно-матричный | С охлаждением | ||
Все модификации хроматографов оснащены встроенным детектором (кроме LC-2030C LT Plus), градиентным насосом, дегазатором, контроллером, автодозатором и вместительным термостатом колонок.
Дополнительно хроматографы жидкостные Prominence-i и Nexera-i могут быть оснащены следующими внешними детекторами: диодно-матричный детектор (SPD-M20A, SPD-M30A,), испарительный детектор светорассеивания (ELSD-LT II), рефрактометрический детектор (RID-20A), флуориметрический детектор (RF-20A, RF-20Axs), масс-спектрометрический детектор (LCMS-2020).
Пломбирование хроматографов не предусмотрено.
Общий вид хроматографов и место нанесения знака поверки приведены на рис. 1 и 2, общий вид внешних детекторов приведены на рис. 3-7.
Место нанесения знака поверки

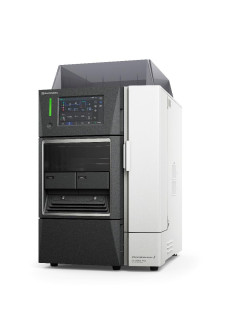

Рисунок 1 - Общий вид хроматографов жидкостных Prominence-i
SPD-M20A SPD-M30A
Рисунок 3 - Общий вид диодно--матричных детекторов SPD-M20A и SPD-M30A
RF-20A
RF-20Axs
Рисунок 6 - Общий вид флуориметрических детекторов RF-20A и RF-20Axs
Рисунок 7 - Общий вид масс-спектрометрического детектора LCMS-2020
Хроматографы оснащаются встроенным программным обеспечением (ROM-version) и одним из двух видов автономного программного обеспечения: LabSolutions или Empower. Идентификационные данные ПО приведены в таблице 2.
Все ПО является полностью метрологически значимым. Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО, задания основных параметров хроматографа и для реализации его аппаратных функций.
Автономное ПО выполняет следующие функции:
- управление хроматографом и внешними детекторами;
- настройка режимов работы;
- получение хроматограмм;
- удаленный контроль, сбор, обработка, хранение и защита результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок прибора и отдельных его блоков;
- идентификация, регламентация и контроль учетных записей и прав доступа.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Встроенное ПО хроматографа (ROM-version) | LabSolutions | Empower |
| Номер версии (идентификационный номер) ПО | Не ниже 3.00 | Не ниже 5.73 | Не ниже 3471 |
| Цифровой идентификатор ПО | - | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 3 - Метрологические характеристики хроматографов моделей Prominence-i и Nexera-i
| Наименование характеристики | Значение |
| Спектральный диапазон, нм: - для модификаций со встроенным спектрофотометрическим детектором (LC-2030 Plus, LC-2030C Plus, LC-2040C Plus, LC-2040С MT Plus) - для модификаций с встроенным диодно-матричным детектором (LC-2030C 3D Plus, LC-2040C 3D Plus, LC-2040С 3D MT Plus) | от 190 до 700 от 190 до 800 |
| Уровень флуктуационных шумов нулевого сигнала (Х=250 нм), Б, не более: - LC-2030 Plus, LC-2030C Plus, LC-2040C Plus, LC-2040С MT Plus - LC-2030C 3D Plus, LC-2040C 3D Plus, LC-2040С 3D MT Plus | 2-10-5 5 10-5 |
| Дрейф нулевого сигнала (X=250 нм), Б/ч, не более: - LC-2030 Plus, LC-2030C Plus, LC-2040C Plus, LC-2040С MT Plus - LC-2030C 3D Plus, LC-2040C 3D Plus, LC-2040С 3D MT Plus | 6-10-4 210-3 |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков - по времени удерживания | 1,0 0,5 |
| Пределы допускаемого значения относительного изменения выходного сигнала за 4 часа непрерывной работы, %: - по площади пиков | ±2,0 |
| Предел детектирования: - по антрацену, г/см3 | 3 10-10 |
Таблица 4 -Метрологические характеристики внешних детекторов
| Наименование характеристики | Значение |
| Диодно-матричный детектор (SPD-M20A, SPD-M30A) | |
| Спектральный диапазон, нм: -SPD-M20A -SPD-M30A | от 190 до 800 от 190 до 700 |
| Уровень флуктуационных шумов нулевого сигнала (250 нм), Б, не более: -SPD-M20A -SPD-M30A | -5 -5 00 О, (N~ ^ |
| Наименование характеристики | Значение |
| Дрейф нулевого сигнала (250 нм) Б/ч, не более: -SPD-M20A -SPD-M30A | 2,0-10-3 5,0^ 10-4 |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков - по времени удерживания | 1,0 0,5 |
| Пределы допускаемого значения относительного изменения выходного сигнала за 4 часа непрерывной работы, %: - по площади пиков | ±2,0 |
| Предел детектирования, г/см3: по антрацену: -SPD-M20A, SPD-M30A | 3,0-10-1° |
| Рефрактометрический детектор (RID-20A) | |
| Уровень флуктуационных шумов нулевого сигнала, ед.рефр, не более | 5,010-9 |
| Дрейф нулевого сигнала, ед.рефр./ч, не более | 5,0 10-7 |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков - по времени удерживания | 2,0 0,5 |
| Пределы допускаемого значения относительного изменения выходного сигнала за 4 часа непрерывной работы, % - по площади пиков | ±4,0 |
| Предел детектирования, г/см3 - по антрацену - по сахарозе | 2,0 10-7 2,0 10-7 |
| Флуориметрический детектор (RF-20A, RF-20Axs) | |
| Спектральный диапазон, нм: -RF-20A - RF-20AXS | от 200 до 650 от 200 до 750 |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков - по времени удерживания | 2,0 0,5 |
| Пределы допускаемого значения относительного изменения выходного сигнала за 4 часа непрерывной работы, %: - по площади пиков | ±4,0 |
| Отношение сигнал/шум для Рамановского спектра дистиллированной воды, не менее: -RF-20A -RF-20AXS | 600 1000 |
| Испарительный детектор светорассеивания (ELSD-LT II) | |
| Уровень флуктуационных шумов нулевого сигнала, мВ, не более | 2,0 |
| Дрейф нулевого сигнала, мВ/ч, не более | 4,0 |
| Предел детектирования, г/см3 - по антрацену - по сахарозе | 1,010-7 1,010-7 |
| Наименование характеристики | Значение |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, % - по площади пиков - по времени удерживания | 4.0 1.0 |
| Масс-спектрометрический детектор (LCMS-2020) | |
| Диапазон массовых чисел, а.е.м. | от 10 до 2000 |
| Отношение сигнал/шум в режиме отрицательной ионизации электроспреем (50 пг левомицетина), не менее | 250 |
| Предел допускаемого значения относительного среднего квадратичного отклонения площади пиков при дозировании 50 пг левомицетина, % | 10 |
Таблица 5 - Основные технические характеристики хроматографов моделей Prominence-i и Nexera-i
| Наименование характеристики | значение |
| Потребляемая мощность, В-А, не более | 600 |
| Габаритные размеры (ДхВхШ), мм, не более | 410x605x500 |
| Масса, кг, не более: - LC-2030 Plus, LC-2030C LT Plus - LC-2030C Plus, LC-2030C 3D Plus, LC-2040C Plus, LC-2040C 3D Plus - LC-2040C MT Plus, LC-2040C 3D MT Plus | 58 63 64 |
Таблица 6 - Основные технические характеристики внешних детекторов
| Наименование характеристики | Значение |
| Спектрофотометрический диодно-матричный детектор (SPD-M20A, SPD-M30A) | |
| Наименование характеристики | значение |
| Потребляемая мощность, В-А, не более | 150 |
| Габаритные размеры (ДхВхШ), мм, не более: -SPD-M20A | 260х140х420 |
| -SPD-M30A | 260х140х500 |
| Масса, кг, не более | 12 |
| Рефрактометрический детектор (RID-20A) | |
| Потребляемая мощность, В-А, не более | 150 |
| Габаритные размеры (ДхВхШ), мм, не более | 260х140х420 |
| Масса, кг, не более | 12 |
| Флуориметрический детектор (RF-20A, RF-20Axs) | |
| Потребляемая мощность, В-А, не более | 400 |
| Габаритные размеры (ДхВхШ), мм, не более | 260х210х420 |
| Масса, кг, не более: | |
| -RF-20A | 16 |
| -RF-20Axs | 18 |
| Испарительный детектор светорассеивания (ELSD-LT II) | |
| Потребляемая мощность, В-А, не более | 150 |
| Габаритные размеры (ДхВхШ), мм, не более | 250х450х550 |
| Масса, кг, не более | 20 |
| Масс-спектрометрический детектор (LCMS-2020) | |
| Потребляемая мощность, В-А, не более | 4000 |
| Габаритные размеры (ДхВхШ), мм, не более | 350х553х726 |
| Масса, кг, не более | 77,5 |
Таблица 7 - Основные технические характеристики (общие для хроматографов моделей Prominence-i и Nexera-i и внешних детекторов)_
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220±22 50±1 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 10000 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, %, не более | от +15 до +30 85 |
наносится на титульный лист руководства по эксплуатации и на лицевую панель корпуса хроматографа.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостной | моделей Prominence-i (модификации LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (модификации LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | МП 242-0319-2019 | 1 экз. |
осуществляется по документу МП 242-0319-2019 «ГСИ. Хроматографы жидкостные моделей Prominence-i (LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (LC-2040C Plus, LC-2040C 3D Plus, LC-2040C MT Plus, LC-2040C 3D MT Plus). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.07.2019 г.
Основные средства поверки:
- стандартный образец состава раствора антрацена в ацетонитриле ГСО 8749-2006;
- стандартный образец состава левомицетина ГСО 10165-2012;
- сахароза по ГОСТ 5833-75.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1 или на свидетельство о поверке.
приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы SHIMADZU CORPORATION, Япония
