| Номер в госреестре | 76392-19 |
| Наименование СИ | Системы прямой цифровой радиографии на базе плоскопанельного детектора |
| Обозначение типа СИ | серии "FILIN" |
| Изготовитель | Акционерное общество «Ассоциация научно-технического сотрудничества «Тестрон» (АО «Тестрон»),г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN» (далее - системы) предназначены для измерений линейных размеров изображений объектов и дефектов при неразрушающем контроле радиографическим методом. Комплексы применяются в составе рентгенотелевизионных установок с источником ионизирующего излучения.
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом. Излучение, генерируемое источником ионизирующего излучения (рентгеновским аппаратом), попадая на чувствительную к излучению поверхность детектора, преобразуется в массив аналоговых сигналов. Полученные сигналы преобразуются в цифровой вид и передаются на компьютер для обработки и отображения изображения контролируемого объекта при помощи программного обеспечения «SOVA-64».
В состав систем входят детектор, персональный компьютер, программное обеспечение «SOVA-64».
Системы имеют 21 исполнение, отличающиеся размером чувствительной поверхности детектора: FILIN 0205HR, FILIN 0510HR, FILIN 1313SR, FILIN 1515SR, FILIN 2520SR, FILIN 2530SR, FILIN 4030SR, FILIN 1207HR, FILIN 1512HR, FILIN 2923HR, FILIN 2020-WiFi, FILIN 2020SRO, FILIN 2020SRP, FILIN 3025HR, FILIN 4040HR, FILIN 4040SRO, FILIN 4040SRP, FILIN 1212VHR, FILIN HelioScan-300, FILIN 3024HR83, FILIN 4030HR83. Системы исполнения FILIN 2020-WiFi поддерживают беспроводной способ передачи данных.

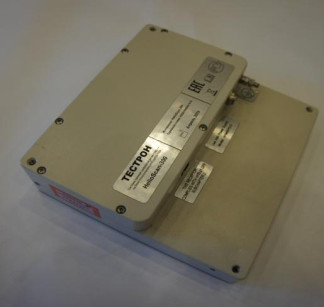

Общий вид детектора из состава систем представлен на рисунке 1.
Пломбирование осуществляется путем нанесения пломбировочной наклейки, препятствующей вскрытию детектора.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Системы имеют автономное программное обеспечение «SOVA-64» (далее - ПО).
ПО предназначено для получения цифровых изображений объектов, обработки, визуализации и хранения результатов измерений.
ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SOVA-64 |
| Номер версии (идентификационный номер) ПО | не ниже 1.18.06 |
| Цифровой идентификатор ПО* | 7d10c10531ac571f4fe688fefb3f737b |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологические и основные технические характеристики систем, включая показатели точности, представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Исполнение системы | Диапазон измерений линейных размеров, мм | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | Пределы допускаемой относительной погрешности измерений линейных размеров, % |
| FILIN 0205HR | от 0,2 до 40 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 40 мм) |
| FILIN 0510HR | от 0,2 до 90 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 90 мм) |
| FILIN 1313SR | от 0,26 до 130 | ±0,13 (в диапазоне от 0,26 до 26 мм) | ±0,5 (в диапазоне св. 26 до 130 мм) |
| FILIN 1515SR | от 0,26 до 136 | ±0,13 (в диапазоне от 0,26 до 26 мм) | ±0,5 (в диапазоне св. 26 до 136 мм) |
| Исполнение системы | Диапазон измерений линейных размеров, мм | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | Пределы допускаемой относительной погрешности измерений линейных размеров, % |
| FILIN 2520SR | от 0,26 до 235 | ±0,13 (в диапазоне от 0,26 до 26 мм) | ±0,5 (в диапазоне св. 26 до 235 мм) |
| FILIN 2530SR | от 0,3 до 300 | ±0,14 (в диапазоне от 0,3 до 28 мм) | ±0,5 (в диапазоне св. 28 до 300 мм) |
| FILIN 4030SR | от 0,26 до 400 | ±0,13 (в диапазоне от 0,26 до 26 мм) | ±0,5 (в диапазоне св. 26 до 400 мм) |
| FILIN 1207HR | от 0,2 до 105 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 105 мм) |
| FILIN 1512HR | от 0,2 до 135 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 135 мм) |
| FILIN 2923HR | от 0,2 до 280 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 280 мм) |
| FILIN 2020-WiFi FILIN 2020SRP FILIN 2020SR0 | от 0,4 до 200 | ±0,20 (в диапазоне от 0,4 до 40 мм) | ±0,5 (в диапазоне св. 40 до 200 мм) |
| FILIN 3025HR | от 0,2 до 290 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 290 мм) |
| FILIN 4040HR | от 0,2 до 400 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 400 мм) |
| FILIN 4040SRO FILIN 4040SRP | от 0,4 до 400 | ±0,20 (в диапазоне от 0,4 до 40 мм) | ±0,5 (в диапазоне св. 40 до 400 мм) |
| FILIN 1212VHR | от 0,2 до 110 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 110 мм) |
| FILIN HelioScan-300 | от 0,26 до 136 | ±0,13 (в диапазоне от 0,26 до 26 мм) | ±0,5 (в диапазоне св. 26 до 136 мм) |
| FILIN 3024HR83 | от 0,2 до 290 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 290 мм) |
| FILIN 4030HR83 | от 0,2 до 390 | ±0,10 (в диапазоне от 0,2 до 20 мм) | ±0,5 (в диапазоне св. 20 до 390 мм) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 100 до 240 |
| Мощность, потребляемая системой (без | |
| монитора) от сети переменного тока, Вт, не | |
| более | 250 |
| Габаритные размеры детектора (ДхШ*В), мм, | |
| не более: | |
| - исполнение FILIN 0205HR | 238,6x30x12,5 |
| - исполнение FILIN 0510HR | 238,6x55x12,5 |
| - исполнение FILIN 1313SR | 183x177x55 |
| - исполнение FILIN 1515SR | 183x177x55 |
| - исполнение FILIN 2520SR | 266x223x59 |
| Наименование характеристики | Значение |
| - исполнение FILIN 2530SR | 420x372x26 |
| - исполнение FILIN 4030SR | 450x337x34 |
| - исполнение FILIN 1207HR | 224x150x42 |
| - исполнение FILIN 1512HR | 224x150x42 |
| - исполнение FILIN 2923HR | 352x297x52 |
| - исполнение FILIN 2020-WiFi | 300x400x25 |
| - исполнение FILIN 2020SRO | 295x360x22 |
| - исполнение FILIN 2020SRP | 295x360x22 |
| - исполнение FILIN 3025HR | 354x304x34,5 |
| - исполнение FILIN 4040HR | 672x599x44 |
| - исполнение FILIN 4040SRO | 500x560x22 |
| - исполнение FILIN 4040SRP | 500x560x22 |
| - исполнение FILIN 1212VHR | 200x200x70 |
| - исполнение FILIN HelioScan-300 | 183x177x55 |
| - исполнение FILIN 3024HR83 | 481x373x28 |
| - исполнение FILIN 4030HR83 | 470x350x52 |
| Масса детектора, кг, не более: | |
| - исполнение FILIN 0205HR | 1,4 |
| - исполнение FILIN 0510HR | 1,9 |
| - исполнение FILIN 1313SR | 6,5 |
| - исполнение FILIN 1515SR | 6,5 |
| - исполнение FILIN 2520SR | 4,3 |
| - исполнение FILIN 2530SR | 6,5 |
| - исполнение FILIN 4030SR | 18,2 |
| - исполнение FILIN 1207HR | 2,2 |
| - исполнение FILIN 1512HR | 3,3 |
| - исполнение FILIN 2923HR | 9,8 |
| - исполнение FILIN 2020-WiFi | 3,9 |
| - исполнение FILIN 2020SRO | 3,7 |
| - исполнение FILIN 2020SRP | 3,7 |
| - исполнение FILIN 3025HR | 16 |
| - исполнение FILIN 4040HR | 25 |
| - исполнение FILIN 4040SRO | 8,8 |
| - исполнение FILIN 4040SRP | 8,8 |
| - исполнение FILIN 1212VHR | 12,8 |
| - исполнение FILIN HelioScan-300 | 6,5 |
| - исполнение FILIN 3024HR83 | 12,1 |
| - исполнение FILIN 4030HR83 | 26,8 |
| Условия эксплуатации: | |
| - диапазон температуры окружающего | |
| воздуха, °С | от +15 до +25 |
| - относительная влажность, % | от 10 до 80 |
| - диапазон атмосферного давления, кПа | от 70 до 106 |
| Средняя наработка на отказ, ч | 1132 |
| Средний срок службы, лет | 2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус детектора.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Детектор | * | 1 шт. |
| Блок питания детектора | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 шт. |
| Программное обеспечение | SOVA-64 | 1 комплект |
| Компьютер | - | По требованию заказчика |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2512-0005-2019 | 1 экз. |
| * Обозначение детектора зависит от исполнения. | ||
осуществляется по документу МП 2512-0005-2019 «ГСИ. Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 29 июля 2019 г.
Основные средства поверки:
- штангенциркуль ТТТТЩ-Г-150-0,01 ГОСТ 166-89 или штангенциркуль ТТТТПТ-Г-400-0,01 ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4276-028-56173706-2018 Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN». Технические условия
