| Номер в госреестре | 76393-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VRQ 3n/S2 |
| Изготовитель | "MERLIN GERIN", Франция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VRQ 3n/S2 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения имеют две измерительные вторичные обмотки (одна обмотка для измерений и одна для защиты). Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов. Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов и расположены в нижней части трансформаторов.

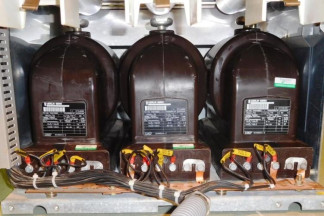

Общий вид трансформаторов напряжения приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, В | 10000: V3 |
| Номинальное вторичное напряжение для измерения и учета, В | 100:V3 |
| Номинальное вторичное напряжение для цепей защиты, В | 100:3 |
| Класс точности вторичной обмотки для измерения и учета | 0,5 |
| Класс точности вторичной обмотки для цепей защиты | 3Р |
| Номинальная вторичная нагрузка обмотки для измерения и учета, В • А | 75 |
| Номинальная вторичная нагрузка обмотки для цепей защиты, ВА | 50 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Габаритные размеры, мм, не более | 460х180х210 |
| Масса, кг, не более | 21 |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ3.1 |
наносится на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 0704582, 0704595, 0706309, 0704583, 0704586, 0706307, 0702267, 0702273, 0702277, 0702266, 0702268, 0702270, 0706294, 0706303, 0706305, 0702274, 0702275, 0702276, 0702269, 0702271, 0702272, 0706295, 0706296, 0706304) | VRQ 3n/S2 | 24 шт. |
| Паспорт | - | 24 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10-2 (рег. № 32575-11);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 (рег. № 39952-08);
- магазины нагрузок МР 3025 (рег. № 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов напряжения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VRQ 3n/S2
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
