Блоки датчиков электрохимические ФСТ-03В1 Э предназначены для непрерывного автоматического измерения содержания кислорода (О2), кислорода (О2) в водороде (Н2), оксида углерода (СО), сероводорода (H2S), аммиака (NH3) и передачи измеренного значения содержания, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу (4-20) мА.
Карточка СИ
Номер в госреестре 76395-19
Наименование СИ Блоки датчиков электрохимические
Обозначение типа СИ ФСТ-03В1 Э
Изготовитель НП ОДО "Фармэк", Республика Беларусь
Год регистрации 2019
Срок свидетельства 08.11.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Блоки датчиков электрохимические ФСТ-03В1 Э предназначены для непрерывного автоматического измерения содержания кислорода (О2), кислорода (О2) в водороде (Н2), оксида углерода (СО), сероводорода (H2S), аммиака (NH3) и передачи измеренного значения содержания, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу (4-20) мА.

Описание

Принцип действия блоков датчиков электрохимических ФСТ-03В1 Э (далее - блоки датчиков) электрохимический, основанный на измерении электрического тока, возникающего в результате электрохимической реакции с участием молекул определяемого компонента.

Способ отбора пробы - диффузионный.

Блоки датчиков являются стационарными автоматическими одноканальными приборами непрерывного действия.

Конструктивно корпус блока датчика выполнен из угленаполненного полиамида и имеет цилиндрическую форму; в корпусе размещены электронные модули: плата обработки, сенсор и модуль питания. Сверху блока датчика расположен разъем для подключения к устройству отображения концентрации по интерфейсу типа А, либо подключение питания блока датчика и аналогового интерфейса (4-20) мА. Снизу блока датчика расположена решетка, через которую газовая проба попадает на газочувствительный сенсор. В блоках датчиках для тяжелых условий эксплуатации газочувствительный сенсор расположен в микрокамере с подогревом.

Варианты исполнения блоков датчиков закодированы характеристическими цифрами в наименовании вида ФСТ-03В1 Т.^ XX, где:

-    характеристическая цифра (y) обозначает конструктивные особенности блока датчиков:

0    исполнение для помещений: IP54, группа исполнения С4 по ГОСТ Р 52931-2008 (УХЛ 2 по ГОСТ 15150)

1    исполнение для тяжелых условий эксплуатации: IP 67, группа исполнения Д3 по ГОСТ Р 52931-2008 (УХЛ 1 по ГОСТ 15150);

-    характеристическая цифра (z) обозначает интерфейсы блока датчиков:

0    только базовый А-интерфейс для связи с устройством отображения концентрации

(УОК)

1    дополнительно наличие интерфейса (4-20) мА.

-    XX - обозначение определяемого компонента (О2, О2 (Н2), СО, H2S, NH3).

Блоки датчика обеспечивают выполнение следующих функций:

-    измерение содержания определяемого компонента;

-    контроль достижения установленных порогов сигнализации;

-    передачу результатов измерения содержания, сигналов превышения порогов и ошибок по интерфейсу типа А;

-    хранение градуировочных коэффициентов и значений порогов сигнализации;

-    имитацию изменения содержания определяемого компонента и возникновения ошибок в тест-режиме.

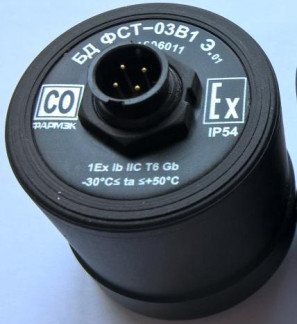

Общий вид датчиков и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

Блоки датчика имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задачи непрерывного автоматического измерения содержания кислорода (О2), кислорода в водороде О2 (Н2), оксида углерода (СО), сероводорода (H2S), аммиака (NH3) и передачи измеренного значения содержания, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу (4-20) мА.

Встроенное ПО блоков датчика выполняет следующие функции:

-    прием и обработку сигналов от первичного измерительного преобразователя;

-    формирование сигналов превышения порогов сигнализации (только по интерфейсу типа А);

-    диагностика состояния аппаратной части и формирование сигналов ошибок.

Встроенное ПО блоков датчиков реализует следующие расчетные алгоритмы:

-    непрерывное сравнение текущих результатов измерений содержания определяемых компонентов с заданными (пороговыми) значениями и формирование соответствующих сигналов.

ПО блоков датчика идентифицируется посредством отображения номера версии ПО и цифрового идентификатора ПО на устройстве отображения концентрации (УОК) в режиме прогрева БД.

Конструктивно блоки датчиков имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства блоков датчика путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты - «низкий» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения (микропроцессор тип 1)__

Идентификационные данные (признаки)

Значение (в зависимости от исполнения)

ФСТ-03В1 ^yz СО

ФСТ-03В1

Эу2 О2

ФСТ-03В1 Э^ О2(Н2)

ФСТ-

03В1

Э^

NH3

2500

ФСТ-

03В1

Э^

NH3 1000 1)

ФСТ-03В1 Э^ NH3 1000 2)

ФСТ-03В1 Э^ NH3 1000 3)

ФСТ-

03В1

Э^

H2S

Идентификационное наименование ПО

BD_CO v1 1.hex

BD_O2_ v1 1.hex

BD O2 H2 v1 1.he

x

BD NH

3_52 v1 1.he

x

BD NH

3_51 v1 1.he

x

BD NH

3_50 v1 1.he

x

BD NH

3_NET v1 1.he

x

BD H2 S

v1 1.h ex

Номер версии (идентификационный номер) ПО

1.1

1.1

1.2

1.1

1.1

1.12

1.13

1.1

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

0x8ADB , алгоритм CRC-16

0x8ADB , алгоритм CRC-16

0x0EE9,

алго

ритм

CRC-16

0xF4A2,

алго

ритм

CRC-16

0xDE1F,

алго

ритм

CRC-16

0x9C4B,

алго

ритм

CRC-16

0x19F9,

алго

ритм

CRC-16

0x9738,

алго

ритм

CRC-16

1)    Сенсор на аммиак тип 1.

2)    Сенсор на аммиак тип 2.

3)    Сенсор на аммиак тип 3.

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм приведены только для ПО версий, указанных в таблице.

Таблица 2 - Идентификационные данные встроенного программного обеспечения (микропроцессор тип 2)__

Идентификационные данные (признаки)

Значение (в зависимости от исполнения)

ФСТ-03В1

^yz со

ФСТ-03В1

^yz О2

ФСТ-03В1 Э^ О2(Н2)

ФСТ-

03В1

Э^

NH3

2500

ФСТ-03В1 Э^ NH3 1000 1)

ФСТ-03В1 Э^ NH3 1000 2)

ФСТ-

03В1

Э^

NH3 1000 3)

ФСТ-

03В1

Э^

H2S

Идентификационное наименование ПО

BD_CO

V2_2.he

x

BD O2

V2_2.he

x

BD O2 H2 v2 2.he

x

BD NH

3_52 v2 2.he

x

BD NH

3_51 v2 2.he

x

BD NH

3_50 v2 2.he

x

BD NH

3_NET v2 2.he

x

BD H2 S

v2 2.h ex

Номер версии (идентификационный номер) ПО

2.2

2.2

2.2

2.2

2.2

2.22

2.23

2.2

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

0x4E61,

алго

ритм

CRC-16

0x6020,

алго

ритм

CRC-16

0xE68C,

алго

ритм

CRC-16

0xCFBE , алгоритм CRC-16

0x5133,

алго

ритм

CRC-16

0xC670,

алго

ритм

CRC-16

0xD1C9,

алго

ритм

CRC-16

0x871D,

алго

ритм

CRC-16

1)    Сенсор на аммиак тип 1.

2)    Сенсор на аммиак тип 2.

3)    Сенсор на аммиак тип 3.

Значение (в зависимости от исполнения)

ФСТ-

ФСТ-

ФСТ-

ФСТ-

ФСТ-

ФСТ-

ФСТ-

ФСТ-

03В1

03В1

03В1

03В1

03В1

03В1

03В1

03В1

^yz СО

^yz О2

Э^

О2(Н2)

Э^

NH3

2500

Э^ NH3 1000 1)

Э^ NH3 1000 2)

Э^ NH3 1000 3)

y

СЛ z

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм приведены только для ПО версий, указанных в таблице.

Идентификационные данные (признаки)

Технические характеристики

Таблица 3 - Основные метрологические характеристики блоков датчиков

Наименование определяемого компонента / вариант исполнения

Диапазон измерений (диапазон показаний)

Пределы допускаемой основной погрешности в диапазоне температур от 20 до 25 оС *

Номинальное время установления показаний Т0,9, с, не более

абсолютной

относи

тельной

Кислород (О2) / БД ФСТ-03В1 Э.^

от 0 до 25,0 % об.д. (от 0 до 99,9 % об.

д.)

±0,5 % об.д.

-

30

Кислород (О2)

БД ФСТ-03В1 Э.^

60

Кислород в водороде О2 (Н2) / БД ФСТ-03В1 Э^

от 0 до 1,0 % об. д. (от 0 до 9,99 % об.д.)

±0,05 % об.д.

±10 %

30

Оксид углерода (СО) / БД ФСТ-03В1 Э^

от 0 до 125 мг/м (от 0 до 999 мг/м3)

±5 мг/м3

±25 %

30

Оксид углерода (СО) / БД ФСТ-03В1Э.^

60

Аммиак (NH3) / БД ФСТ-03В1 Э.lz / NH3 1000

от 0 до 625 мг/м3 (от 0 до 999 мг/м3)

±15 мг/м3

±25 %

130

Аммиак (NH3) / БД ФСТ-03В1 Э.1z NH3 2500

от 0 до 1750 мг/м3 (от 0 до 1999 мг/м3)

±75 мг/м3

±25 %

Сероводород (H2S) / БД ФСТ-03В1Э.^

от 0 до 50,0 мг/м3 (от 0 до 99,9 мг/м3)

±5 мг/м3

±25 %

90

*

Выбирают большее значение.

Наименование определяемого компонента / вариант исполнения

Диапазон температур при эксплуатации, °С

Диапазон

измерений

(показаний)

Пределы допускаемой погрешности в диапазонах температур эксплуатации 1)

абсолютной

относительной

Кислород (О2) / БД ФСТ-03В1 Э.^

от -30 до + 50

от 0 до 25,0 % об.д.

(от 0 до 99,9 % об. д.)

0,5 в долях от пределов основной погрешности на каждые 10 оС 2)

-

Кислород (О2)

БД ФСТ-03В1 Э.ь

от -40 до + 50

Кислород в водороде О2 (Н2) / БД ФСТ-03В1 Э^

от +5 до + 45

от 0 до 1,0 % об.д.

(от 0 до 9,99 % об.д.)

±0,1 % об.д. в диапазонах от +5 до +15 °С и от +25 до +45 °С

±20 % в диапазонах от +5 до +15 °С и от +25 до +45 °С

Оксид углерода (СО) / БД ФСТ-03В1 Э^

от -30 до + 50

от 0 до 125 мг/м3

(от 0 до 999 мг/м3)

0,5 в долях от пределов допускаемой основной погрешности на каждые 10 оС 2)

Оксид углерода (СО) / БД ФСТ-03В1Э.^

от -40 до +50

Аммиак (NH3) / БД ФСТ-03В1 a1z / NH3 1000

от -40 до + 50

от 0 до 625 мг/м3

(от 0 до 999 мг/м3)

0,5 в долях от пределов допускаемой основной погрешности на каждые 10 оС 2)

Аммиак (NH3) / БД ФСТ-03В1 a1z NH3 2500

от -40 до + 50

от 0 до 1750 мг/м3

(от 0 до 1999 мг/м3)

Сероводород (H2S) / БД ФСТ-03В1Э.^

от -40 до + 50

от 0 до 50,0 мг/м (от 0 до 99,9 мг/м3)

0,5 в долях от пределов допускаемой основной погрешности на каждые 10 оС 2)

1)    Выбирают большее значение.

2)    Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации.

Таблица 5 - Пороги срабатывания сигнализации

Наименование

измеряемого

компонента

Значения пороговых концентраций по умолчанию

Диапазон установки порогов 1)

Время срабатывания сигнализации

Порог 1

Порог 2

Кислород (О2)

18,0 % об.д.

23,0 % об.д.

от 1,0 до 25,0 % об.д.

Не более номинального времени установления показаний, приведенного в таблице 3 для соответствующего определяемого компонента и варианта исполнения 2)

Кислород в водороде (О2 (Н2))

0,50 % об.д.

1,00 % об.д.

от 0,10 до 1,00 % об.д.

Оксид углерода (СО)

20 мг/м3

100 мг/м3

от 10 до 125

мг/м3

Сероводород

(H2S)

10,0 мг/м3

40,0 мг/м3

от 5,0 до 50,0 мг/м3

Аммиак (NH3 1000)

20 мг/м3

500 мг/м3

от 15 до 625 мг/м3

не более 30 с 3)

Аммиак (NH3 2500)

200 мг/м3

1500 мг/м3

от 100 до 1750

мг/м3

Наименование

измеряемого

компонента

Значения пороговых концентраций по умолчанию

Диапазон установки порогов 1)

Время срабатывания сигнализации

Порог 1 Порог 2

си порогов сигнализации потребителем в диапа-рога срабатывания (дискретность):

еляемого компонента в 1,1 раза превышающим сигнализации (кроме порога 1 по кислороду). ляемого компонента в 2 раза превышающим зна-^нализации.

1)    Предусмотрена возможность установ! зоне измерения блока датчика. Шаг задания по

-    по кислороду 0,1 % об.д.;

-    по кислороду в водороде 0,01 % об. д.;

-    по оксиду углерода, аммиаку 1 мг/м3;

-    по сероводороду 0,1 мг/м3.

2)    При подаче ГС с содержанием опред значение установленного порога срабатывания

3)    При подаче ГС с содержанием опреде чение установленного порога срабатывания сш

Таблица 6 - Метрологические характеристики блоков датчиков

Наименование характеристики

Значение

Время установления рабочего режима, мин, не более

-    БД на О2 (Н2)

-    БД на остальные определяемые компоненты

40

5

Нормальные условия измерений:

»-» 0/"ч

-    диапазон температуры окружающей среды, C:

-    диапазон относительной влажности окружающей среды, %

-    диапазон атмосферного давления, кПа

от +20 до +25 до 95 от 84,0 до 106,7

Таблица 7 - Основные технические характеристики блоков датчиков

Наименование характеристики

Значение

Напряжение питания постоянным током, В

от 6,5 до 13

Потребляемая мощность, В-А, не более

2,5

Габаритные размеры, мм, не более: длина

80

ширина

60

высота

60

Масса, кг, не более

0,3

Средний срок службы, лет

10

Средняя наработка на отказ, ч

30 000

Степень защиты корпуса по ГОСТ 14254-2015: - ФСТ-03В1 Э.02

IP 54

- ФСТ-03В1 Э.12

IP 67

БД выполнены во взрывозащищенном исполнении и соответствуют ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2011, ГОСТ 31610.11-2014, маркировка взрывозащиты

1Ех d ib IIC T6 Gb

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

согласно таблице 4

- диапазон относительной влажности окружающей среды при 35 oC, %, не более

до 95

- диапазон атмосферного давления, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на крышке корпуса блока датчиков.

Комплектность

Таблица 8 - Комплектность БД исполнения для помещений (IP54)

Наименование

Обозначение

Количество,

шт.

ФСТ-03В1 Э.00 O2 (0)

АРТ231824

1

ФСТ-03В1 Э.01 O2 (0) интерфейс 4-20 мА

АРТ2318240

1

ФСТ-03В1 Э.00 O2 (H2) (0)

АРТ 2318241

1

ФСТ-03В1 Э.01 O2(H2) (0) интерфейс 4-20 мА

АРТ 2318242

1

ФСТ-03В1 Э.00 CO (0)

АРТ231821

1

ФСТ-03В1 Э.01 CO (0) интерфейс 4-20 мА

АРТ2318210

1

Примечание - соединительные кабели «БПС - БД» в комплект поставки не входят.

Таблица 9 - Аксессуары БД исполнения для помещений (IP54)

Наименование

Обозначение

Количество,

шт.

Розетка РУ07-04Т

-

1

Кронштейн с хомутом, крепеж*

ПР05-10.50.50.500

1

Паспорт БД

100162047.040 ПС

1

Блоки датчиков электрохимические ФСТ-03В1 Э. Методика поверки

МРБ МП. 2860-2019 с изм. № 1

1

Насадка

ПР12-12.20.003

по заказу

Упаковка

-

по заказу

(УОК) Блок питания и сигнализации ФСТ-03В1 - U 230 В

-

по заказу

(УОК) Тестер А- интерфейса - U +5 В ±5 %;

-

по заказу

(УОК) Модуль калибровки - ие +5 В ±5 %.

-

по заказу

* Кронштейн по умолчанию для данного исполнения БД.

Таблица 10 - Комплектность БД для тяжелых условий эксплуатации (IP 67)

Наименование

Обозначение

Количество,

шт.

ФСТ-03В1 Э.10 O2 (1)

АРТ231924

1

ФСТ-03В1 Э.11 O2 (1) интерфейс 4-20 мА

АРТ2319240

1

ФСТ-03В1 Э.10 CO (1)

АРТ231921

1

ФСТ-03В1 Э.11 CO (1) интерфейс 4-20 мА

АРТ2319210

1

ФСТ-03В1 Э.10 H2S (1)

АРТ231950

1

ФСТ-03В1 Э.11 H2S (1) интерфейс 4-20 мА

АРТ2319500

1

ФСТ-03В1 Э.10 NH3 2500 (1)

АРТ231944

1

ФСТ-03В1 Э.11 NH3 2500 (1) интерфейс 4-20 мА

АРТ2319440

1

ФСТ-03В1 Э.10 NH3 1000 сенсор на аммиак тип 1

АРТ231923

1

ФСТ-03В1 Э.11 NH3 1000 сенсор на аммиак тип 1, 420 мА

АРТ2319230

1

ФСТ-03В1 Э.10 NH3 1000 (•) сенсор на аммиак тип 2

АРТ2319231

1

ФСТ-03В1 Э.11 NH3 1000 (•) сенсор на аммиак тип 2, 4-20 мА

АРТ2319232

1

ФСТ-03В1 Э.11 NH3 1000 (*) сенсор на аммиак тип 3

АРТ2319233

1

Наименование

Обозначение

Количество,

шт.

ФСТ-03В1 Э.11 NH3 1000 (*) сенсор на аммиак тип 3

АРТ2319234

1

Примечания:

1)    Соединительные кабели «БПС - БД» в комплект поставки не входят;

2)    БД ФСТ-03В1 Э.^ NH3 1000 имеет 3 типа исполнения (тип 1, тип 2, тип 3), в зависимости от установленного газочувствительного сенсора.

Таблица 11 - Аксессуары БД для тяжелых условий эксплуатации (IP67)

Наименование

Обозначение

Количество,

шт.

Розетка РY07-04T

-

1

Зажимной кронштейн, крепеж *

ПР 17-10.01.000

1

Паспорт БД

100162047.040 ПС

1

Блоки датчиков электрохимические ФСТ-03В1 Э. Методика поверки

МРБ МП. 2860-2019 с изм. № 1

1

Козырек водоотводящий

ПР 17-10.02.000

по заказу

Насадка

ПР12-12.20.003

по заказу

Упаковка

-

по заказу

(УОК) Блок питания и сигнализации ФСТ-03В1 - U 230 В

-

по заказу

(УОК) Тестер А- интерфейса - U +5 В ±5 %;

-

по заказу

(УОК) Модуль калибровки - ие +5 В ±5 %.

-

по заказу

* Кронштейн по умолчанию для данного исполнения БД

Поверка

осуществляется по документу МРБ МП. 2860-2019 «Блоки датчиков электрохимические ФСТ-03В1 Э. Методика поверки», утвержденному «БелГИМ» «21» января 2019 г. с изменением № 1 от «01» августа 2019 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси кислород - азот, кислород - водород, оксид углерода - воздух, аммиак - азот, сероводород - воздух в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков датчиков с требуемой точностью.

Знак поверки наносится на корпус блоков датчиков, как указано на рисунке 1, или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к блокам датчиков электрохимическим ФСТ-03В1 Э

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

ТУ BY 100162047.040-2018 «Блоки датчиков электрохимические ФСТ-03В1 Э. Технические условия»

76395-19
Номер в ГРСИ РФ:
76395-19
Производитель / заявитель:
НП ОДО "Фармэк", Республика Беларусь
Год регистрации:
2019
Cрок действия реестра:
08.11.2028
