| Номер в госреестре | 76401-19 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | Mark VIe Migrations |
| Изготовитель | "GE Drives & Controls, Inc.", США; Фирма «Nexus Controls LLC», США; Фирма «Baker Hughes Hungary, Kft.», Венгрия; Фирма "GE India Industrial Pvt Ltd.", Индия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие Mark VIe Migrations (далее
- ИВК) предназначены для измерений электрических сигналов и преобразовании цифровых сигналов в сигналы управления и регулирования.
Принцип действия ИВК основан на измерении электрических сигналов, преобразовании их в цифровой код, обработке результатов измерений по заданному алгоритму и преобразовании цифровых сигналов в сигналы управления и регулирования.
ИВК строятся по модульному принципу и в общем случае состоят из логических контроллеров типов IS220UCSAH1A, IS420UCSBH1A, IS420UCSBH3A, IS420UCSBH4A, IS420UCSCx/y/z, измерительных модулей ввода/вывода, представленных в таблице 2, связующих и сетевых компонентов и операторских станций управления.
ИВК могут иметь в составе измерительные модули комплексов измерительновычислительных и управляющих Mark* VIe, Mark* VIeS, Mark* VIe migrations (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37805-14).
Логические контроллеры получают информацию об измеренных значениях от измерительных модулей ввода/вывода посредством сети Ethernet. Измерительные модули ввода/вывода включают два порта Ethernet, локальный источник питания, локальный процессор и плату сбора данных и монтируются на плате с клеммниками барьерного или блочного типа.
Измеренные значения отображаются на мнемосхемах мониторов операторских станций управления, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИВК.
Компоненты ИВК изготавливаются в общепромышленном и взрывозащищенном исполнении.
ИВК размещаются в приборных шкафах.
Основные функции ИВК:
- измерение сигналов напряжения постоянного тока, напряжения переменного тока синусоидальной формы;
- измерение частоты, пропорциональной количеству оборотов;
- выполнение функций сигнализации и противоаварийной защиты;
- управление технологическим процессом в реальном масштабе времени в соответствии с заложенными алгоритмами;
- формирование сигналов управления и регулирования;
- накопление, регистрация, отображение и хранение измеренных значений.

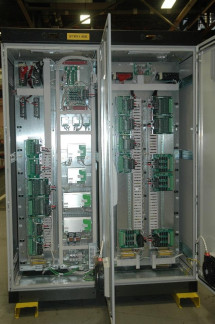

Общий вид ИВК представлен на рисунке 1.
Рисунок 1 - Общий вид ИВК
Пломбирование ИВК не предусмотрено.
Программное обеспечение ИВК разделено на две части - встроенное программное обеспечение (далее - ПО) и ПО, устанавливаемое на персональный компьютер (операторскую станцию управления).
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память ИВК на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования ИВК.
Метрологические характеристики ИВК нормированы с учетом встроенного ПО.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики модулей.
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ControlST |
| Номер версии (идентификационный номер) ПО, не ниже | V07.01.xx |
Таблица 2 - Метрологические характеристики
| Измерительный модуль ввода/вывода | Тип измерительных каналов | Диапазон измерений | Пределы допускаемой погрешности |
| PAIC (YAIC) | входные | от 1 до 5 В | ±0,08 В |
| от 0 до 5 В1-* | ±0,2 В | ||
| от 0 до 10 В!) | ±0,4 В | ||
| от 4 до 20 мА | ±0,4 мА | ||
| от 0 до 1 мА!) | ±0,04 мА | ||
| выходные | от 0 до 20 мА | ±0,4 мА | |
| PAOC | выходные | от 0 до 20 мА | ±0,4 мА |
| PHRA (YHRA) | входные | от 0 до 5 В!) | ±0,2 В |
| от 0 до 10 В1-* | ±0,4 В | ||
| от 4 до 20 мА | ±0,4 мА | ||
| от 0 до 1 мА1) | ±0,04 мА | ||
| PPRO (YPRO) | входные | от 2 до 20000 Гц | ±1 % измеряемой величины |
| PRTD | входные | от -51 до +249 °C (Ni120, а=0,00672) | ±1,1 °С |
| от -51 до +700 °C (Pt100, а=0,00385, а=0,00391, а=0,00392) | ±2,2 °С | ||
| от -51 до +204 °C (Pt100, а=0,00385, а=0,00391, а=0,00392) | ±1,1 °С | ||
| от -51 до +204 °C (Pt200, а=0,00385, а=0,00392) | ±1,1 °С | ||
| от -51 до +260 °C (Cu10, а=0,00427) | ±5,55 °С | ||
| PSVO | входные | от 0,07 до 7,07 В СКЗ (частота от 10 до 200 Гц) | ±0,07 В СКЗ |
| от 2 до 12000 Гц | ±1 % измеряемой величины | ||
| выходные | от -10 до 10 мА1) | ±0,4 мА | |
| от -20 до 20 мА1) | ±0,8 мА | ||
| от -40 до 40 мА1) | ±1,6 мА | ||
| от -80 до 80 мА1) | ±3,2 мА | ||
| PTCC(YTCC) | входные | от -95 до +599 °C (тип E) | ±15 °C |
| от -109 до +792 °C (тип J) | |||
| от -153 до +1096 °C (тип K) | |||
| от 0 до +1452 °C (тип S) | |||
| от -166 до +386 °C (тип T) | |||
| от -8 до +45 мВ | ±53 мкВ | ||
| PTUR (YTUR) | входные | от 2 до 20000 Гц | ±1 % измеряемой величины |
| PAMC | входные | от -1,25 до 1,25 В | ±0,05 В |
| от -2,5 до 2,5 В | ±0,1 В | ||
| от 0 до 5,0 В1) | ±0,2 В | ||
| от 0 до 10,0 В1) | ±0,4 В |
| Измерительный модуль ввода/вывода | Тип измерительных каналов | Диапазон измерений | Пределы допускаемой погрешности |
| от 0,1 до 4,5 В пик-пик (частота от 10 до 200 Гц) | ±0,05 В пик-пик | ||
| от 0,15 до 4,5 В пик-пик (частота от 200 до 700 Гц) | ±0,15 В пик-пик | ||
| PVIB (YVIB) | входные | от 0,1 до 2 В пик-пик (частота от 10 до 700 Гц) | ±2 % измеряемой величины (в диапазоне от 10 до 200 Гц включ.) |
| от 0,1 до 7,25 В пик-пик (частота от 10 до 700 Гц) | ±5 % измеряемой величины (в диапазоне свыше 200 до 700 Гц) | ||
| от 0,1 до 1,5 В пик-пик (частота от 10 до 350 Гц) | ±0,015 В пик-пик | ||
| от 0,5 до 20 В1) | ±0,2 В | ||
| от 2 до 20000 Гц | ±0,34 Гц | ||
| от 0 до +537 °С (тип E) | |||
| от 0 до +713 °С (тип J) | |||
| от 0 до +967 °С (тип K) | ±15 °С | ||
| от 0 до +1452 °С (тип S) | |||
| от -166 до +302 °С (тип T) | |||
| входные | от -16 до +63 мВ | ±0,08 мВ | |
| PCLA | от -16 до +63 мВ | ±0,11 мВ | |
| от 0 до 5,0 В1) | ±0,2 В | ||
| от 0 до 10,0 В1) | ±0,4 В | ||
| от 0 до 20 мА | ±0,4 мА | ||
| от 1 до 200 Ом | ±0,4 Ом | ||
| от 1 до 400 Ом | ±0,4 Ом | ||
| выходные | от 0 до 20 мА | 0,1 мА | |
| от 0 до 5,0 В1) | ±0,2 В | ||
| PGEN | входные | от 0 до 10,0 В1) | ±0,4 В |
| от 4 до 20 мА | ±0,4 мА | ||
| PPRA | входные | от 2 до 20000 Гц | ±1 % измеряемой величины |
| от 0,07 до 7,07 В СКЗ | ±0,07 В СКЗ | ||
| PSVP | входные | (частота от 10 до 200 Гц) | |
| от 2 до 20000 Гц | ±1 % измеряемой величины | ||
| PPDA | входные | от 0 до 10,0 В1) | ±0,4 В |
| Измерительный модуль ввода/вывода | Тип измерительных каналов | Диапазон измерений | Пределы допускаемой погрешности |
| от 0 до 5,0 В1) | ±0,02 В | ||
| от 0 до 10,0 В1) | ±0,04 В | ||
| от 4 до 20 мА | ±0,04 мА | ||
| от 0 до +537 °C (тип E) | |||
| от 0 до +713 °C (тип J) | |||
| от 0 до +967 °C (тип K) | |||
| от 0 до +1452 °C (тип S) | ±15 °C | ||
| от -166 до +302 °C (тип T) | |||
| от 0 до +1663 °C (тип B) | |||
| от 0 до +1097 °C (тип N) | |||
| от 0 до +961 °C (тип R) | |||
| от -77 до +223 °C (Ni120, а=0,00672) | ±1,1 °С | ||
| PUAA (YUAA) | входные | от -108 до +428 °C (Pt100, а=0,00392) | ±2,25 °С |
| от -108 до +430 °C (Pt100, а=0,00391) | ±2,25 °С | ||
| от -80 до +657 °C (Pt100, а=0,00385) | ±2,25 °С | ||
| от -79 до +642 °C (Pt100, а=0,00393) | ±1,15 °С | ||
| от -62 до +247 °C (Pt200, а=0,00392) | ±1,15 °С | ||
| от -62 до +247 °C (Pt200, а=0,00385) | ±1,15 °С | ||
| от -39 до +231 °C (Cu10, а=0,00427) | ±5,6 °С | ||
| от 1 до 450 Ом | ±0,9 Ом | ||
| выходные | от 0 до 20 мА | ±0,2 мА | |
| 1) Может использоваться обратная полярность. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+23 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - глубина | 2300 |
| - ширина | 600 |
| - высота | 1200 |
| Масса отдельного шкафа, кг, не более | 550 кг |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность, %, не более | 95, без конденсации влаги |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 18,4 |
наносится на маркировочную табличку ИВК и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные и управляющие Mark VIe migrations | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1707/1-311229-2019 | 1 экз. |
осуществляется по документу МП 1707/1-311229-2019 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные и управляющие Mark VIe Migrations», утвержденному ООО Центр Метрологии «СТП» 17.07.2019 г.
Основные средства поверки:
- эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001;
- рабочий эталон единицы частоты 4-го разряда по в соответствии с приказом Росстандарта от 31.07.2018 г. № 1621;
- рабочий эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018 г. № 2091;
- рабочий эталон единицы переменного электрического напряжения 2-го разряда в соответствии и приказом Росстандарта от 29.05.2018 г. № 1053;
- рабочий эталон единицы электрического сопротивления 3-го разряда в соответствии и приказом Росстандарта от 15.02.2016 г. № 146.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
приведены в эксплуатационном документе.
Техническая документация фирм-изготовителей
