| Номер в госреестре | 76406-19 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | MKA 3350, MKA 2290 |
| Изготовитель | "Alfons Haar", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости лопастные МКА 3350 и МКА 2290 (далее - счетчики) предназначены для измерения объема различных нефтепродуктов, протекающих по трубопроводу.
Описание средства измерения
Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Конструктивно счетчики состоят из первичного преобразователя расхода, счетного устройства. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на счетное устройство. В счетном устройстве значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.
Счетчики выпускаются в следующих модификациях:
МКА X X X X X X X Х Х
1 2 3 4 5 6 7 8 9
1 - Значение циклического объема в см (2290, 3350)
2 - Конструктивное исполнение присоединения к трубопроводу (А-вход и выход счетчика находятся с одной стороны счетчика; В-ход и выход счетчика находятся на одной линии в противоположных концах счетчика).
3 - Исполнение (1 - стандартное, 2 - с дозирующим насосом).
4 - Направление вращения (L - левое, R - правое).
5 - Дополнительные функции (”--” без дозатора; “DP” дозатор 0%, 0,1%, 0,2%, 0,3% (для MKA 2290 и MKA 3350); “DP1” дозатор 0%, 0,1% (для MKA 3350)).
6 - Расположение фланцев (“--” вход снизу выход сверху; “O” фланцы вверх).
7 - Передатчик (“E” - электронный датчик импульсов AH; “F” - электронный датчик импульсов AH version H5; “M”- механический привод).
8 - Опции для механического привода “M” (“D” - возможен слив; “1,6” - индикатор мгновенного расхода 1600 л/мин; “2” - индикатор мгновенного расхода 2000 л/мин; “3” - индикатор мгновенного расхода 3000 л/мин).
9 - Температурное исполнение (без обозначения - до минус 26 °С; Х1 - до минус 55 °С).
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются счетное устройство, калибровочный и измерительный механизм.

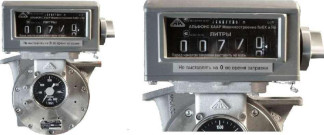

Общий вид счетчика, счетное устройство и схема пломбировки показаны на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики | ||
| Наименование характеристики | Значения | |
| МКА 2290 | МКА 3350 | |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 15 до 90 | от 15 до 120 |
| Циклический объем, дм3 | Описание | 3,25 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | ±0,15 |
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значения | |
| МКА 2290 | МКА 3350 | |
| Диаметр условного прохода, мм | 80 | 100 |
| Максимальное давление жидкости, кПа | 1000 | 1000 |
| Наибольшая динамическая вязкость измеряемой среды, мм2/с | 0,55 до 36 | 0,55 до 36 |
| Диапазон измерений температуры жидкости, °С | от -40 до +50 | от -40 до +50 |
| Габаритные размеры, мм, не более: | ||
| высота | 286 | 385 |
| ширина | 283 | 335 |
| длина | 330 | 389 |
| Масса, кг, не более | 36 | 34,5 |
| Наименование характеристики | Значения | |
| МКА 2290 | МКА 3350 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -55 до +60 | от -55 до +60 |
| - относительная влажность, % | от 30 до 80 | от 30 до 80 |
| - атмосферное давление, кПа (мм. рт. ст.) | от 84 до 106,7 | от 84 до 106,7 |
| (от 630 до 800) | (от 630 до 800) | |
| Средний срок службы, лет | 10 | 10 |
| Средняя наработка на отказ, ч | 25000 | 25000 |
наносится методом штамповки на этикетку, закрепляемую на корпусе счетчика и в виде наклейки на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Счетчик жидкости лопастной | МКА 3350 | 3 шт. (зав. №№ 223029731344 Х1, 227663731458 Х1, 30590 Х1) |
| Счетчик жидкости лопастной | МКА 2290 | 4 шт. (зав. №№ 2240916-22611 Х1, 2240909-24026 Х1, 2245970-22355 Х1, 2233076-24757) |
| Паспорт | МКА 3350 № 223029731344 Х1, МКА 3350 № 227663731458 Х1, МКА 3350 № 30590 Х1, МКА 2290 № 224091622611 Х1, МКА 2290 № 2240909-24026 Х1, МКА 2290 № 224597022355 Х1, МКА 2290 № 2233076-24757 | 7 экз. |
| «Счетчики жидкости лопастные МКА 3350, МКА 2290. Методика поверки» | 18-18/032 МП | 1 экз. |
осуществляется по документу 18-18/032 МП «ГСИ. Счетчики жидкости лопастные МКА 3350, МКА 2290. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 20.05.2019 г. Основные средства поверки:
Рабочий эталон 1-го разряда в соответствии с ГПС (п.5.2.4), утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (установка поверочная передвижная для счетчиков нефтепродуктов УППСНЭ-1М, диапазон расхода от 15 до 150 м3/ч, предел относительной погрешности ±0,05 %, регистрационный номер 29812-05).
Допускается применение других (аналогичных) средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- оттиском клейма поверителя на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия на счетном устройстве;
- оттиском клейма поверителя на пломбировочную мастику на винте крепления колиб-ровочного и винте крепления измерительного механизмов;
Места пломбирования и нанесения знака поверки показаны на рисунке 1.
отсутствуют.
Нормативные документы, устанавливающие требования к счетчикам жидкости лопастным МКА 3350, МКА 2290
Приказ Ростандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
