| Номер в госреестре | 76407-19 |
| Наименование СИ | Реометры стеклянные лабораторные |
| Обозначение типа СИ | РДС |
| Изготовитель | ЧАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры стеклянные лабораторные типа РДС предназначены для измерений объёмного расхода газа (воздуха) в лабораторных условиях.
Принцип действия реометров стеклянных лабораторных типа РДС основан на определении зависимости между объёмным расходом газа и разностью давлений газового потока до и после диафрагмы.
Реометры стеклянные лабораторные типа РДС состоят из сужающего устройства (диафрагмы), впаянного в стеклянную трубку, и объединённого с ним U-образного дифманометра-расходомера со шкальной пластиной. Деления на пластине из стекла выполнены в единицах объёмного расхода.

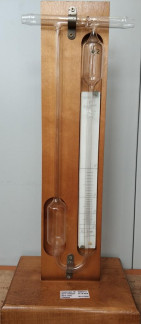

Реометры стеклянные лабораторные типа РДС смонтированы на деревянной стойке. Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода газа (воздуха), л/мин | от 0 до 4 |
| Цена деления, л/мин | 0,1 |
| Пределы допускаемой приведенной погрешности реометров к диапазону измерений на любой отметке шкалы в диапазоне измерений от 1 до 4 л/мин | ±6 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - избыточное давление, мм вод. ст., не более | от +10 до +30 от 84 до 107 1000 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 180x180x412 |
| Масса, кг, не более | 1 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр стеклянный лабораторный | типа РДС | 2 шт. с заводскими номерами 0,2 и 066 |
| Паспорт | АКГ.2.833.001 ПС | 2 экз. |
| Методика поверки | РТ-МП-6261-449-2019 | 1 экз. |
осуществляется по документу РТ-МП-6261-449-2019 «ГСИ. Реометры стеклянные лабораторные типа РДС. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 августа 2019 г.
Основные средства поверки:
установка газокольцевая ГКУ-1,6 А (регистрационный номер в Федеральном информационном фонде 11240-88), диапазон измерений от 1 до 4 л/ч, погрешность ±0,35%;
преобразователь давления эталонный ПДЭ-20И (регистрационный номер в Федеральном информационном фонде 58668-14), диапазон измерений абсолютного давления от 0 до 600 кПа, погрешность ±0,02 %;
измеритель-регулятор микропроцессорный ТРМ1 (регистрационный номер в Федеральном информационном фонде 17023-05), диапазон измерений от минус 15 °С до плюс 25 °С, погрешность 0,5%
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на регулировочный винт и в свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя ЧАО «Стеклоприбор», Украина
| Зарегистрировано поверок | 16 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
