Датчики весоизмерительные тензорезисторные Sierra, 76409-19

76409-19
Датчики весоизмерительные тензорезисторные Sierra (далее - датчики) предназначены для измерений и преобразований воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический сигнал.
Карточка СИ
Номер в госреестре 76409-19
Наименование СИ Датчики весоизмерительные тензорезисторные
Обозначение типа СИ Sierra
Изготовитель Общество с ограниченной ответственностью "Сиерра" (ООО "Сиерра"), г. Москва
Год регистрации 2019
Срок свидетельства 18.10.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики весоизмерительные тензорезисторные Sierra (далее - датчики) предназначены для измерений и преобразований воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический сигнал.

Описание

Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.

Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.

Место наклейки тензорезисторов и расположения элементов нормирования загерметизированы.

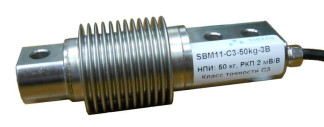

Датчики состоят из шести семейств Bend beam (модификации SBM11 и SL6); Single shear beam (модификация SH8); Dual shear beam (модификация SHM9); S beam (модификация SH3); ^lumn (модификация SBM14); Spoke type (модификация SH2), отличающихся видом нагрузки. Вид нагрузки для датчиков:

-    для семейства Bend beam - изгиб;

-    для семейства Single shear beam - изгиб;

-    для семейства Dual shear beam - двойной изгиб;

-    для семейства ^lumn - сжатие;

-    для семейства S beam - сжатие или растяжение;

-    для семейства Spoke type - сжатие или растяжение.

Приложение нагрузок на сжатие или растяжение не рекомендуется производить в одном цикле, так как для этих видов нагрузок правильными являются различные виды монтажных приспособлений. Модификации датчиков каждого из семейств отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.

Структурная схема обозначения датчиков :

ХХХ    Х    -C3    -ХХкг(т)    -Х.Х    Х    -ХХ

1    2    3    4    5    6    7

где:

1    - Наименование модификации:

-    SBM11 - с сильфонной защитой ;

-    SL6 - одноточечный;

-    SH8 - одноопорная консольная балка;

-    SHM9 - двухопорная консольная балка;

-    SH3 - S-образный;

-    SBM14 - колонный;

-    SH2 - плоский цилиндрический, шайба.

2    - Индекс габаритов, выбираемый из ряда:

-    не предусмотрен - для модификаций SBM11 и SH3;

-    B, C, D, E, E3, E4, E5, F, G, G3, H5, J, J1, N, Q, Q1, Q2, Q3, T, T1, T6, U, V, V3, W, Y, Y1, Z - для модификаций SL6;

-    С, С3, С4, H, H1, E, R, R4, T- для модификаций SH8;

-    А, В, С, D, E, F, H, N - для модификаций SHM9;

-    А, С, D, G, K, H1- для модификаций SBM14;

-    D3, D4, F, R, T, T1 - для модификаций SH2.

4    - Значение максимальной нагрузки в килограммах (кг) или тоннах (т).

5    - Длина кабеля в метрах (м).

3 - Класс точности по ГОСТ 8.631-2013:

6    - Тип кабеля и кабельного ввода:

-    B - стандартный;

-    T - усиленный кабельный ввод;

-    F - с защитой от грызунов;

-    J - разъем;

-    P - шлейф.

7    - Дополнительные параметры:

-    SS - материал нержавеющая сталь;

-    AS - материал никелированная сталь;

-    AA - материал алюминиевый сплав;

-    R* - другое сопротивление;

-    S* - другая чувствительность;

-    W* - нестандартная габаритная модификация;

-    B* - другие сопротивление и чувствительность.

Маркировка датчиков производится на фирменной наклейке, на которой нанесены:

-    торговая марка изготовителя;

-    модификация датчика;

-    максимальная нагрузка Emax;

-    выходной относительный сигнал;

-    знак утверждения типа.

Серийный номер выбит гравировкой на корпусе тензодатчика.

а) семейство Сolumn (модификация SBM14) б) семейство Spoke type (модификация SH2) Рисунок 4 - Общий вид датчиков семейств Column и Spoke type Пломбирование датчиков не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики датчиков весоизмерительных тензорезисторных Sierra семейств Bend beam, Single shear beam, Dual shear beam, S beam, Column, Spoke type_

Наименование характеристики

Значение

Класс точности по ГОСТ 8.631-2013

C1

С2

С3

Максимальное число поверочных интервалов (nmax)

1000

2000

3000

Пределы допускаемой погрешности (mpe) в зависимости от нагрузки в интервалах измерений, кг (т):

-    от 0 до 500v включ.

-    св. 500v до 2000v включ.

-    св. 2000v

±0,35v

±0,70v

±1,05v

Наименование характеристики

Значение

Составляющая погрешности, связанная со повторяемостью сходимостью, кг (т), не более

\mpe\

Составляющая погрешности, связанная с ползучестью, кг (т), не более:

-    за 30 минут

-    за время между 20-й и 30-й минутами

0,7 mpe 0,15mpe

Невозврат выходного сигнала при возврате к минимальной нагрузке (DR)

Emax /5000

Минимальная статическая нагрузка (Emin), % от Emax

0

Предел допустимой нагрузки (Elim), % от Emax

150

Напряжение питания, В

от 5 до 12

Значение поверочного интервала (v), кг

Emax/nmax

Доля от пределов допускаемой погрешности весов (pLC)

0,7

Таблица 2 - Метрологические и технические характеристики датчиков семейства Bend beam

Характеристика

Значение для модификации

SBM11

SL6

Максимальная нагрузка (Emax), кг

20; 30; 50; 100; 200; 250; 300; 350; 500

0,6; 1; 2; 3; 4; 5; 6; 7; 8; 10; 15; 20; 25; 30; 35; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 350; 500; 600; 635; 750; 1000; 1500; 2000

Минимальный поверочный интервал (vmin), кг

Emax /7500

Входное сопротивление, Ом

365±10

См. таблицу 8

Выходное сопротивление, Ом

350±3

См. таблицу 8

Выходной относительный сигнал, мВ/В

2,000±0,004

2,0±0,2

Особые предельные значения температуры,°С

от -30 до +40

от -10 до +40

Классификация по влажности

CH

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

-    диаметр

123

43,5

См. таблицу 8

Материал тензодачика

Нержавеющая сталь

Алюминиевый сплав

Масса, кг, не более

0,6

См. таблицу 8

Таблица 3 - Метрологические и технические характеристики датчиков семейства Single shear beam

Наименование характеристики

Значение для модификации

SH8

Максимальная нагрузка (Emax), т

0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 20

Минимальный поверочный интервал (vmin), т

Emax /7500

Входное сопротивление, Ом

См. таблицу 9

Выходное сопротивление, Ом

См. таблицу 9

Выходной относительный сигнал, мВ/В

См. таблицу 9

Особые предельные значения температуры,°С

от -30 до +40

Классификация по влажности

CH

Наименование характеристики

Значение для модификации

SH8

Габаритные размеры , мм, не более:

См. таблицу 9

Материал тензодачика

Никелированная сталь

Масса, кг, не более

См. таблицу 9

Таблица 4 - Метрологические и технические характеристики датчиков семейства Dual shear beam

Наименование характеристики

Значение для модификации

SHM9

Максимальная нагрузка (Emax), т

20; 22,68; 25; 27,22; 30; 34,02; 40; 45,34; 50

Минимальный поверочный интервал (vmin), т

Emax /7500

Входное сопротивление, Ом

См. таблицу 10

Выходное сопротивление, Ом

700±5

Выходной относительный сигнал, мВ/В

См. таблицу 10

Особые предельные значения температуры,°С

от -30 до +40

Классификация по влажности

CH

Габаритные размеры, мм, не более:

См. таблицу 10

Материал тензодачика

Никелированная сталь

Масса, кг, не более

25

Таблица 5 - Метрологические и технические характеристики датчиков семейства S beam

Наименование характеристики

Значение для модификации

SH3

Максимальная нагрузка (Emax), т

0,02; 0,03; 0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10 ; 20; 30

Минимальный поверочный интервал (vmin), т

Emax /7500

Входное сопротивление, Ом

365±5

Выходное сопротивление, Ом

350±3

Выходной относительный сигнал, мВ/В

2,0±0,004

Особые предельные значения температуры,°С

от -30 до +40

Классификация по влажности

CH

Габаритные размеры (длинахширинахвысота), мм, не более

190x81x230

Материал тензодачика

Никелированная сталь

Масса, кг, не более

27

Таблица 6 - Метрологические и технические характеристики датчиков семейства Сolumn

Наименование характеристики

Значение для модификации

SBM14

Максимальная нагрузка (Emax), т

20; 25; 30; 40; 50

Минимальный поверочный интервал (vmin), т

Emax /7500

Входное сопротивление, Ом

См. таблицу 11

Выходное сопротивление, Ом

См. таблицу 11

Выходной относительный сигнал, мВ/В

См. таблицу 11

Предельные значения температуры,°С

от -30 до +40

Классификация по влажности

CH

Габаритные размеры (диаметрхвысота), мм, не более

См. таблицу 11

Материал тензодачика

Нержавеющая сталь

Масса, кг, не более

См. таблицу 11

Наименование характеристики

Значение для модификации

SH2

Максимальная нагрузка (Emax), т

1; 2; 2,2; 3; 3,3; 4,7; 5; 10; 15; 20; 22; 30; 33; 40; 47; 50

Минимальный поверочный интервал (vmin), т

Emax /7500

Входное сопротивление, Ом

См. таблицу 12

Выходное сопротивление, Ом

См. таблицу 12

Выходной относительный сигнал, мВ/В

См. таблицу 12

Особые предельные значения температуры,°С

от -30 до +40

Классификация по влажности

CH

Габаритные размеры, мм, не более:

-    для исполнений прямоугольного сечения - длина х ширина х высота

-    для исполнений круглого сечения - диаметр x высота

См. таблицу 12

Материал тензодачика

Никелированная сталь

Масса, кг, не более

См. таблицу 12

Таблица 8 - Метрологические и технические характеристики модификации SL6

Индекс

габа

ритов

Габариты (дли-нахширинахвыс-ота), мм, не более

Масса, кг, не более

Входное

сопро

тивление,

Ом

Выходное

сопро

тивление,

Ом

Максимальная нагрузка, кг

B

110х10х33

0,08

402±6

350±3

0,6; 1; 2; 3; 5

C

125x29x45

0,4

402±6

350±3

5; 6; 8; 20; 40; 50

D

130x40x22

0,21

402±6

350±3

2; 3; 5; 6; 8; 10; 15; 20; 30; 35; 40; 50; 60; 80; 100

E

150x35x40

0,6

402±6

350±3

30; 50; 60; 100; 150; 200; 250; 300; 350; 500

E3

150x45x40

0,8

365±10

350±3

60; 100; 150; 200; 250; 300; 500

E4

150x50x40

0,9

402±6

350±3

100; 200; 250; 300; 500

E5

150x40x25

0,5

402±6

350±3

100; 150; 200; 250; 300; 500

F

176x76x125

4,0

402±6

350±3

50; 100; 150; 200; 250; 300; 350; 500; 750; 1000; 1500; 2000

G

174x60x65

1,75

402±6

350±3

40; 100; 150; 200; 300; 350; 500; 600; 750; 1000

G3

186x60x30

1,1

402±6

350±3

50; 60; 75; 100; 150; 200; 250; 300; 500; 600; 750

H5

80x20x50

0,14

402±6

350±3

4; 5; 6; 8; 10; 20

J

88x16x32

0,09

402±6

350±3

6; 8; 10; 15 20; 30

J1

70x15x22

0,07

402±6

350±3

0,6; 1; 2; 3; 5; 6; 7; 10; 15; 20; 25

N

150x25x40

0,5

402±6

350±3

1; 3; 5; 7; 8; 10; 15; 20; 30; 50; 60; 75; 100; 150; 200; 300

Q

150x38x38

0,95

402±6

350±3

60; 100; 150; 200; 250; 300; 500

Q1

150x40x40

1,0

365±10

350±3

100; 150; 200; 250; 300; 350; 500

Q2

150x40x50

1,1

402±6

350±3

100; 150; 200; 250; 300; 500

Q3

150x35x40

0,9

402±6

350±3

100; 150; 200; 250; 300; 500

T

191x76,2x75

2,2

402±6

350±3

50; 75; 100; 150; 200; 300; 500; 635;1000

Индекс

габа

ритов

Габариты (дли-нахширинахвы сота), мм, не более

Масса, кг, не более

Входное сопротивление, Ом

Выходное

сопро

тивление,

Ом

Максимальная нагрузка, кг

T1

191x76x43

1,7

402±6

350±3

30; 50; 60; 100; 150; 200; 250; 300; 350; 500

T6

200x50x40

1,6

402±6

350±3

100; 150; 200; 300; 500

U

80x30x22

0,09

402±6

350±3

3; 5; 6; 8; 10; 15; 20; 30; 35; 40; 100

V

88x30x22

0,1

402±6

350±3

6; 10; 20; 30; 40

V3

88x40x22

0,3

402±6

350±3

3; 5; 6; 10; 15; 20; 30; 40; 50; 60; 100

W

188x63,5x62,3

2,1

402±6

350±3

100; 150; 200; 250; 300; 500; 635

Y

220x98 x47

2,9

402±6

350±3

50; 100; 150; 200; 250; 300; 500; 1000

Y1

200x100x32

2,1

402±6

350±3

300; 500; 750; 1000

Z

100x20x20

0,1

402±6

350±3

1; 2; 4; 6; 8; 10; 15; 20; 30

Таблица 9 - Метрологические и технические характеристики модификации SH8

Ин

декс

габа

ритов

Габариты (дли-наxширинаxвыс ота), мм, не более

Масса, кг, не более

Выходной

относи

тельный

сигнал,

мВ/В

Входное

сопро

тивление,

Ом

Выходное сопротивление, Ом

Максимальная нагрузка, т

б/и

416x105x143

14,0

2,0±0,04

365±10

350±3

0,5; 1; 2; 3; 5; 10; 20

C

241,5x58x58

6,0

3,0±0,004

365±10

350±3

0,5; 1; 1,5; 2; 2,5; 3,5; 7,5; 10; 20

C3

130x31,8x31,8

1,0

2,0±0,004

365±10

350±3

0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 1; 2; 2,5; 3

C4

130x31x31

1,0

2,0±0,004

365±10

350±3

1; 2

H

222,2x50,8x50,8

4,0

3,0±0,005

365±10

350±3

0,5; 1; 2; 3; 5; 7,5; 10

H1

130x32x32

1,2

2,0±0,005

306±10

350±3

0,1; 0,2; 0,25; 0,5; 1

E

130x32x23

0,8

2,0±0,005

365±10

350±3

0,5; 0,75; 1; 2

R

130x32x33

1,1

2,0±0,005

365±10

350±3

0,5; 0,75; 1; 2

R4

130x32x29

0,9

2,0±0,005

365±10

350±3

0,5; 0,75; 1; 2

T

130x31,8x54,3

1,3

2,0±0,04

365±5

350±3

0,5; 1; 2; 3

Ин

декс

габа

ритов

Габариты для исполнений прямоугольного сечения (дли-нахширинахвысота); для исполнений круглого сечения (длинахдиаметр), мм, не более

Масса, кг, не более

Выходной

относи

тельный

сигнал,

мВ/В

Входное сопро-тивле-ние, Ом

Выходное со-про-тивле-ние, Ом

Максимальная нагрузка, т

A

165x135x229,5

18

2,0±0,004

750±7

700±5

20; 30; 40; 50

B

340x160x262

25

2,0±0,004

700±5

700±5

20; 25; 30; 40; 50

C

285,8x88,9

13,05

3,0±0,004

700±5

700±5

22,68; 27,22; 34,02; 45,34

D

342,9x61,98x74,68

12

3,0±0,003

700±5

700±5

22,68; 34,02

E

260,35x76,2x76,2

10,5

3,0±0,003

700±5

700±5

22,68; 27,22; 45,34

F

215,9x49,53x76,2

5,7

3,0±0,003

700±5

700±5

22,68; 27,22; 34,02

H

292x49,28x88,14

9,8

3,0±0,003

700±5

700±5

22,68; 27,22; 34,02; 45,34

N

260,4x49x74,7

9,5

3,0±0,003

700±5

700±5

22,68; 34,02; 45,34

Таблица 11 - Метрологические и технические характеристики модификации SBM14

Таблица 12 - Метрологические и технические характеристики модификации S

Ин

декс

габа

ритов

Габариты (дли-наxширинаxвысота; диаметрxвысота), мм, не более

Масса, кг, не более

Выходной

относи

тельный

сигнал,

мВ/В

Входное сопротивление, Ом

Выходное сопротивление, Ом

Максимальная нагрузка, т

D3

350x90

15

2,0±0,004

725±8

700±5

1; 2; 5; 10; 20; 30; 50

D4

360x126

15

2,0±0,004

760±8

700±5

1; 2; 5; 10; 20; 30; 50

F

264x90

23,5

2,0±0,05

725±8

700±5

1; 2; 3; 5; 10; 15; 20; 30; 50

R

130x75

12

2,85±0,015

1450± 10

1402 ± 5

2,2; 3,3; 4,7; 10; 15; 22; 33; 47

Ин

декс

габа

ритов

Габариты (дли-наxширинаxвысота; диаметрxвысота), мм, не более

Масса, кг, не более

Выходной

относи

тельный

сигнал,

мВ/В

Входное сопротивление, Ом

Выходное сопротивление, Ом

Максимальная нагрузка, т

T

180x180x102

58

2,0±0,004

775±5

700±5

1; 2; 3; 5; 10; 20; 30; 40; 50

T1

180x180x154,8

60

2,0±0,004

775±5

700±5

1; 2; 3; 5; 10; 20; 30; 40; 50

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 13 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик весоизмерительный тензорезисторный Sierra

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.631-2013 (OIMLR 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний», приложение ДА «Методика поверки».

Основные средства поверки:

- рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,01 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.631-2013 (OIMLR 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний

ГОСТ 8.640-2014 Государственная поверочная схема для средств измерений силы Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 26.51.66-001-83071865-2018 Датчики весоизмерительные тензорезисторные Sierra. Технические условия

76409-19
Номер в ГРСИ РФ:
76409-19
Производитель / заявитель:
Общество с ограниченной ответственностью "Сиерра" (ООО "Сиерра"), г. Москва
Год регистрации:
2019
Cрок действия реестра:
18.10.2029
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
