| Номер в госреестре | 76410-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMK-0,66/80P |
| Изготовитель | "Jiangsu Cosine Electric Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMK-0,66/80P (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока с частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Трансформатор изготовлен из эпоксидной смолы, с полностью закрытой структурой.

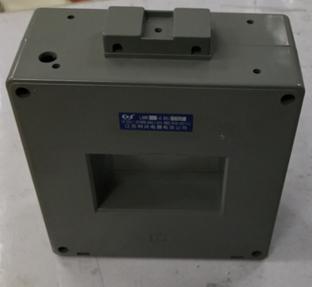

Общий вид трансформаторов представлен на рисунке 1. Информационная табличка трансформаторов представлена на рисунке 2. Структура условного обозначения трансформаторов представлена на рисунке 3.
Структура условного обозначения трансформаторов:
LMK - 066 / 80P
Обозначение, характеризующее габаритные размеры окна сердечника
Номинальное напряжение трансформаторов Цном, кВ_
Тип трансформаторов_
Рисунок 3 - Структура условного обозначения трансформаторов Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Характеристика | Значение |
| Номинальное напряжение UHOM, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток /1ном, А | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000 |
| Номинальный вторичный ток /2ном, А | 5 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 5; 10; 15; 20 |
| Класс точности вторичной обмотки для защиты по ГОСТ 7746-2015 | 5P;10P |
| Номинальная предельная кратность вторичной обмотки для защиты Кном | от 5 до 30 |
| Номинальная частота переменного тока _/ном, Г ц | 50; 60 |
Таблица 2 - Основные технические характеристики трансформаторов
| Характеристика | Значение |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 164x75x185 |
| Габаритные размеры окна сердечника (ширинахдлина), мм, не более | 55x83 |
| Масса, кг, не более | 7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), % | от -25 до +40 до 90 |
| Средняя наработка на отказ, ч | 170000 |
| Срок службы, лет | 25 |
Таблица 3 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформатор тока LMK-0,66/80P | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 26.11.2024 |
