| Номер в госреестре | 76417-19 |
| Наименование СИ | Установка поверочная расходомерная |
| Обозначение типа СИ | ТеРосс-УПР |
| Изготовитель | ООО "Техно-Терм", г.Раменское |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная расходомерная ТеРосс-УПР предназначена для измерений объема воды в потоке и объемного расхода воды.
Принцип работы установки поверочной расходомерной ТеРосс-УПР основан на воспроизведении объемного расхода воды при помощи гидравлической системы и измерении его средствами измерений объемного расхода воды (расходомерами ТеРосс-ИБ).
Работа установки поверочной расходомерной ТеРосс-УПР осуществляется по замкнутому циклу.
Установка поверочная расходомерная ТеРосс-УПР состоит из шести измерительных линий (ИЛ), системы подачи и регулирования расхода воды, системы обработки информации (СОИ) и технологической линии.
Поверяемые средства измерений (СИ) устанавливаются в измерительный участок рабочего стола ИЛ, состоящего из рамы, ванны для слива воды, зажимных устройств, запорной арматуры и резиновых компенсаторов.
Переключением запорной арматуры к ИЛ подключается пара расходомеров ТеРосс-ИБ с диапазоном измерений расхода, соответствующим поверяемым СИ. В качестве расходомеров ТеРосс-ИБ используются измерительные блоки ТеРосс-ИБ с электромагнитными преобразователями расхода (ПРЭ), DN от 15 до 300.
Конструкция установки поверочной расходомерной ТеРосс-УПР позволяет в каждой ИЛ осуществлять реверсивный поток воды.
Регулирование объемного расхода через ИЛ осуществляется изменением частоты вращения насосов и переключением запорной арматуры.
Поверка СИ может выполняться только в одной из шести ИЛ. Комбинация открытия-закрытия запорной арматуры при поверке обеспечивает движение воды только в одной измерительной линии из шести.
Для дополнительной стабилизации потока воды используются демпферные емкости. Демпферные емкости представляют собой две закрытые герметичные емкости с общим рабочим объемом не менее 12 м .

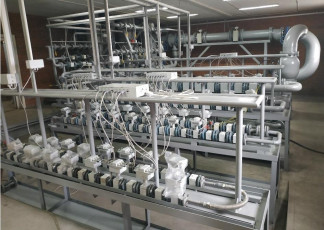

Общий вид средства измерений приведен на рисунке 1.
Установка поверочная расходомерная ТеРосс-УПР содержит технологическую линию и технологические установочные места. Технологическая линия и установочные места могут быть свободными (с установленными в них трубными вставками) или в них могут быть установлены измерительные блоки. На технологическую линию могут устанавливаться измерительные блоки DN 10, 15, 20, 25, а на установочные места могут быть установлены измерительные блоки с DN 32, 40, 50, 80 и 100.
Измерительные блоки ТеРосс-ИБ, установленные на технологическую линию и технологические установочные места, используются в экспериментальных целях и предназначены для различных исследований теплосчетчиков ТеРосс-ТМ в комплекте и отдельных его модулей. Измерительные блоки ТеРосс-ИБ полностью автономны и не оказывают влияния на процесс поверки приборов.
СОИ конструктивно состоит из автоматизированного места оператора на базе персонального компьютера (ПК), двух многоканальных теплосчетчиков ТеРосс-ТМ, а так же блоков коммутации (БК) для передачи данных с поверяемых расходомеров в ПК и конверторов интерфейсов CAN-USB и USB-COM для подключения БК и ВУ к ПК.
СОИ обеспечивает:
- считывание информации из поверяемых приборов;
- считывание информации из расходомеров ТеРосс-ИБ;
- обработку полученной информации;
- синхронизацию запуска измерений поверяемых приборов и расходомеров ТеРосс-ИБ.
В установке поверочной расходомерной ТеРосс-УПР предусмотрена пломбировка от несанкционированного доступа к метрологически значимым участкам схем СОИ и ПО. Схема пломбировки СОИ при помощи оттиска клейма поверителя представлена на рисунке 7.
Так же предусмотрена пломбировка для предотвращения разборки прямых участков преобразователей расхода ПРЭ. Схемы пломбировки прямых участков и самих ПРЭ при помощи пломбы представлены на рисунках 8 и 9.
Программное обеспечение (ПО) установки поверочной расходомерной ТеРосс-УПР представляет собой микропрограмму, установленную в блоки ТеРосс-ТМ на предприятии-изготовителе, и программу для ПК автоматизированного места оператора.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Программа ПК | ТеРосс-ТМ | |
| Идентификационное наименование ПО | TeRoss-UPR | ТеРосс-ИБ |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.х | 2.31 |
| Цифровой идентификатор ПО (Алгоритм md5) | 0B08714D03937F776 1778FB8B95D523D | BF704428A06FE4535 9B2037ADBAA2C6E |
| Примечание - Буквой «х» обозначен номер версии ПО, не влияющий на метрологические характеристики установки поверочной расходомерной ТеРосс-УПР. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные диаметры поверяемых приборов, DN - измерительная линия 1 - измерительная линия 2 - измерительная линия 3 - измерительная линия 4 - измерительная линия 5 - измерительная линия 6 | от 10 до 25 от 32 до 65 от 80 до 150 200 300 от 400 до 600 |
| Воспроизводимые расходы, м3/ч - измерительная линия 1 - измерительная линия 2 - измерительная линия 3 - измерительная линия 4 | от 0,01 до 16 от 0,025 до 100 от 0,16 до 600 от 1 до 1000 |
| - измерительная линия 5 - измерительная линия 6 | от 2,5 до 2000 от 4 до 2000 |
| Пределы допускаемой относительной погрешности установки при измерении объемного расхода (объема), % | ±0,25 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Рабочая среда | вода по СанПин 2.1.4.1074-2001 |
| Количество одновременно поверяемых средств измерений, шт., не более | 40 |
| Наибольшее давление рабочей среды, МПа | 0,6 |
| Температура рабочей среды, °С | от +10 до +40 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380+57 /220-33 50±1 |
| Потребляемая мощность, кВ • А, не более | 200 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % | от +10 до +40 от 84 до 106 до 80 |
| Габаритные размеры (длинахширинахвысота), м, не более - установки - высота демпферной емкости | 8,6x13,3x3,1 7,6 |
| Масса, кг, не более | 16500 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная расходомерная | ТеРосс-УПР | 1 шт. |
| Руководство по эксплуатации | ТТУП.319-001РЭ | 1 экз. |
| Паспорт | ТТУП.319-001ПС | 1 экз. |
| Методика поверки | РТ-МП-6260-449-2019 | 1 экз. |
осуществляется по документу РТ-МП-6260-449-2019 «ГСИ. Установка поверочная расходомерная ТеРосс-УПР. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 августа 2019 г. Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта № 256 от 07.02.2018;
- преобразователь давления эталонный ПДЭ-010И, ПГ = ±1,0 % (регистрационный номер в Федеральном информационном фонде 33587-12);
- секундомер электронный Интеграл С-01, ПГ = ±0,01 с (регистрационный номер в Федеральном информационном фонде 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт, в места пломбировки СОИ, ПРЭ и на пломбы прямых участков ПРЭ.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам поверочным расходомерным ТеРосс-УПР
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
