| Номер в госреестре | 76422-19 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) |
| Обозначение типа СИ | РЛТГ.411734.001 |
| Изготовитель | ООО "Радиолайн", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
- сканера РЛТГ.411722.001, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р -плоскость поляризации;
- блока управления сканером, предназначенного для управления работой сканера;
- комплекта радиопоглощающего материала, предназначенного для укрытия конструкции сканера;
- векторного анализатора электрических цепей N5222B (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- усилителя малошумящего, предназначенного для обеспечения требуемого динамического диапазона измерений комплекса;
- зонда двухполяризационного и комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
- комплекта эталонных антенн, предназначенного для измерения коэффициента усиления методом замещения;
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
- источника бесперебойного питания в приборной стойке, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания.

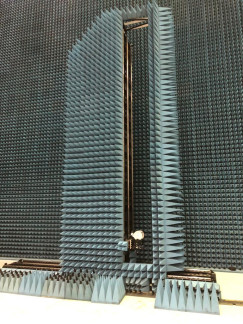

Общий вид комплекса приведен на рисунках 1 - 8.
Места размещения знака утверждения типа приведены на рисунке 7.
Схема пломбировки от несанкционированного доступа приведена на рисунке 8.
itiit
Ш№
i>4*3mwhp*4X1E!} n I ч IW V wnnnn ,, luimvvvinnnrr I n л HIIIWW*
-»-«'чпг*пгт!гпг'г'» r»n rfnrWt^FlFlWF^2r
-«-Trtrty^nnFl^nrV1
•4 rt Pin^WFtFlW П rwi nmirmTiwnnwr •t ттгШПППННИГ, •» 4H«WWWMI1H -I l4rtr%«»1»lWW*1F1i
■тчянпиппппп,
чччммиигтиАг
^ H HHMMWHHKkl
'ШНИИНИИИМ
«ЯКНМИНИИИИ
■««WMMMVIHMHH
ччмннммммкн
tirtHHMMktMMM
HHriMMMhMMW
МЧИМН№(ИИИ.
ч '‘имннмыммт
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «RL-BEAM-DA» и «RL-BEAM-DTV».
Специализированное ПО «RL-BEAM-DA» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «RL-BEAM-DTV» предназначено для визуализации измеренных на одной или нескольких частотных точках зависимостей комплексного коэффициента передачи от линейного положения каретки сканера и выполнения радиотехнических расчетов по измеренным данным.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RL-BEAM-DA.exe | RL BEAM DTV.exe |
| Номер версии (идентификационный номер) ПО | 1.0.1.7 | 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | C232EB8AAB827081782 920EB6F335E54 (алгоритм MD5) | 2BCCFD45AFC543EEB5 E31D496C54AAA9 (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 0,5 до 18,0 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ: -10 дБ | ±0,3 |
| -20 дБ | ±0,4 |
| -30 дБ | ±0,5 |
| -40 дБ | ±0,9 |
| -45 дБ | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ) при относительных уровнях амплитудного распределения, ... ° -10 дБ | ±3 |
| -20 дБ | ±4 |
| -30 дБ | ±5 |
| -40 дБ | ±6 |
| -45 дБ | ±10 |
| Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ: -10 дБ | ±0,3 |
| -20 дБ | ±0,5 |
| -30 дБ | ±0,9 |
| -40 дБ | ±1,5 |
| -45 дБ | ±2,2 |
| Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм,... ° -10 дБ | ±4 |
| -20 дБ | ±5 |
| -30 дБ | ±7 |
| -40 дБ | ±10 |
| -45 дБ | ±16 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,3 дБ | ±0,5 |
| 0,5 дБ | ±0,7 |
| 0,8 дБ | ±1,0 |
| 1,5 дБ | ±1,7 |
| 2,0 дБ | ±2,3 |
| Пределы допускаемой абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности,... ° - при ширине главного лепестка до 3° включ. | ±0,1 |
| - при ширине главного лепестка св. 3° до 10° включ. | ±0,2 |
| - при ширине главного лепестка от св. 10° до 20° включ. | ±0,8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размер рабочей области сканирования (длина х высота), м, не менее | 4x6 |
| Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, ... ° | ±65 |
| Габаритные размеры сканера, мм, не более - длина - ширина - высота | 6800 2000 7500 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на переднюю панель блока управления сканером в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001. Руководство по эксплуатации. РЛТГ.411734.001 РЭ».
Таблица 4 - Комплект поставки комплекса
| Наименование | Обозначение | Количество |
| Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 в составе: | РЛТГ.411734.001 | 1 шт. |
| Сканер | РЛТГ.411722.001 | 1 шт. |
| Блок управления сканером | - | 1 шт. |
| Источник бесперебойного питания в приборной стойке | EATON 9SX | 1 шт. |
| Зонд двухполяризационный | SATIMO D0EW6000 | 1 шт. |
| Комплект РПМ для башни сканера | - | 1 шт. |
| Комплект радиоизмерительных кабелей | - | 2 к-т |
| Комплект эталонных антенн с нормированной неопределенностью КУ с диапазоном частот 1-2 ГГц | RL-ANT-E-1-2 | 1 к-т |
| Векторный анализатор электрических цепей (с опциями N5222B-201, S93118A-1FP) | N5222B | 1 к-т |
| Комплект антенн-зондов: - антенна-зонд диапазона частот от 0,5 до 1 ГГц - антенна-зонд диапазона частот от 1 до 2 ГГц - антенна-зонд диапазона частот от 2 до 4 ГГц - антенна-зонд диапазона частот от 4 до 8 ГГц - антенна-зонд диапазона частот от 8 до 18 ГГц | 95EW | 1 к-т |
| ПЭВМ | - | 1 шт. |
| Усилитель малошумящий | RL-AMP-1-18 | 1 шт. |
| Коммутатор Ethernet | - | 1 шт. |
| Флэш карта с ПО | RL-BEAM | 1 шт. |
| Паспорт | РЛТГ.411734.001 ПС | 1 шт. |
| Руководство по эксплуатации | РЛТГ.411734.001 РЭ | 1 шт. |
| Методика поверки | 133-19-06 МП | 1 шт. |
осуществляется по документу 133-19-06 МП «Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 01.07.2019 г.
Основные средства поверки:
- аттенюатор ступенчатый программируемый Agilent 84908M, регистрационный номер в Федеральном информационном фонде 60239-15, диапазон частот от 0 до 50 ГГц, диапазон вводимых ослаблений от 0 до 65 дБ с шагом 5 дБ;
- система лазерная координатно-измерительная Leica Absolute Tracker AT401, регистрационный номер в Федеральном информационном фонде 48561-11, диапазон измерений расстояний от 1,5 до 60000 мм, пределы допускаемой основной абсолютной погрешности объемных измерений ±(15 мкм + 6 мкм/м);
- набор мер коэффициентов передачи и отражения 85056А, регистрационный номер в Федеральном информационном фонде 53566-13, диапазон частот от 0 до 50 ГГц;
- антенный измерительный комплект АИК 1-40Б, регистрационный номер в Федеральном информационном фонде 55403-13, диапазон частот от 0,9 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента усиления ±1,8 дБ для П6-123, ±1,2 дБ для П6-140-х.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
