Измерители сопротивления заземления 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER, 76424-19

Назначение

Измерители сопротивления заземления 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER (далее по тексту - измерители) предназначены для измерений электрического сопротивления и напряжения переменного тока.

Описание

Принцип действия измерителей в режиме измерений сопротивления заземления основан на измерении разности потенциалов, созданных известным переменным током, протекающим между электродами. Значение сопротивления заземления вычисляется по закону Ома. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером.

По конструктивному исполнению измерители являются малогабаритными переносными приборами, размещенными в корпусах из ударопрочного пластика. Питание измерителей осуществляется от сменной батареи или аккумулятора. Модификации 4234 ER,

4235    ER и 4236 ER изготовлены в виде кейса с откидной крышкой и ручкой для переноски. На передней панели измерителей расположен жидкокристаллический экран и переключатели диапазонов и видов измерений.

Измерители имеют следующие функции:

-    измерение напряжения переменного тока;

-    измерение сопротивления заземления;

-    измерение проводимости грунта (для модификаций 4235 ER и 4236 ER).

Для измерения сопротивления заземления в модификациях 1620 ER и 8020 ER используется только 3-х проводная схема подключения. В модификациях 4234 ER, 4235 ER,

4236    ER возможны измерения по 2-х проводной, 3-х проводной и 4-х проводной схемам измерений. Модификации 4235 ER и 4236 ER имеют режим измерения удельного сопротивления грунта (4-х проводная схема измерений с четырьмя электродами).

Модификации 4234 ER и 4235 ER, 4236 ER различаются пределами измерений сопротивления заземления.

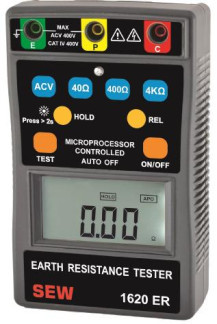

Общий вид измерителей приведен на рисунках 1 - 3. Измерители модификаций 1620 ER и 8020 ER, для предотвращения несанкционированного доступа, имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Пломбирование измерителей модификаций 4234 ER, 4235 ER, 4236 ER не предусмотрено. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Рисунок 3 - Общий вид модификаций 4234 ER, 4235 ER, 4236 ER и место нанесения знака

V

утверждения типа (А)

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики измерителей в режиме измерения напряжения переменного тока_

Таблица 2 - Метрологические характеристики измерителей в режиме измерения сопротивления заземления

Таблица 3 - Метрологические характеристики измерителей в режиме измерения удельного сопротивления грунта_

Таблица 4 - Основные технические характеристики

Таблица 4 - Комплектность измерителей

Поверка

осуществляется по документу ПР-21-2019МП «ГСИ. Измерители сопротивления заземления 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4234 ER. Методика поверки», утвержденному АО «ПриСТ» 31.07.2019 г.

Основные средства поверки:

-    калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 51160-12);

-    магазин мер сопротивлений заземления OD-2-D6b/5W (регистрационный номер 33128-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя Standard Electric Works Co., Ltd., Тайвань
