Осциллографы цифровые запоминающие WaveRunner 9000R, 76425-19

76425-19
Осциллографы цифровые запоминающие серии WaveRunner 9000R (далее по тексту -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 76425-19
Наименование СИ Осциллографы цифровые запоминающие
Обозначение типа СИ серии WaveRunner 9000R
Изготовитель "Teledyne LeCroy, Inc.", США
Год регистрации 2019
Срок свидетельства 18.10.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые запоминающие серии WaveRunner 9000R (далее по тексту -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.

Осциллографы выпускаются в виде следующих 12 модификаций: WaveRunner 9054R, WaveRunner 9054R-MS, WaveRunner 9104R, WaveRunner 9104R-MS, WaveRunner 9254R, WaveRunner 9254R-MS, WaveRunner 9254МЕ., WaveRunner 9254HR-MS, WaveRunner 9404R, WaveRunner 9404R-MS, WaveRunner 9404MR, WaveRunner 9404МR-MS.

Модификации осциллографов отличаются полосой пропускания, параметрами сбора данных и длинной памяти.

Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов).

На передней панели осциллографов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления, выбора режимов и установки параметров.

На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.

На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания.

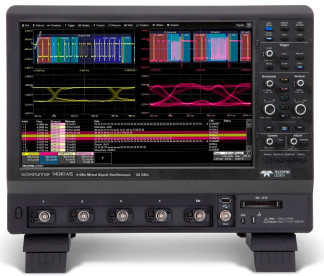

Общий вид осциллографов приведен на рисунке 1.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XStreamDSO

Номер версии (идентификационный номер ПО)

не ниже 8.8.0.0

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Модификации

Значение

Число входных аналоговых каналов

все модификации

4

Максимальная частота дискретизации в

реальном времени, ГГ ц,

на канал /в режиме объединения каналов

WaveRunner 9054R WaveRunner 9054R-MS WaveRunner 9104R WaveRunner 9104R-MS WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9404R WaveRunner 9404R-MS

10/20

WaveRunner 9404MR WaveRunner 9404МR-MS WaveRunner 9254МR WaveRunner 9254МR-MS

20/40

Максимальная длина записи при включенных 4/2 каналах, МБ

WaveRunner 9054R WaveRunner 9054R-MS WaveRunner 9104R WaveRunner 9104R-MS WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9404R WaveRunner 9404R-MS

16/32

WaveRunner 9404MR WaveRunner 9404МR-MS WaveRunner 9254МR WaveRunner 9254МR-MS

64/128

Наименование характеристики

Модификации

Значение

Канал вертикального отклонения

Номинальное входное сопротивление, Ом, (переключаемое)

все модификации

1106

50±1

Диапазон значений коэффициента отклонения (Ко), мВ/дел,

-    при входном сопротивлении 1 МОм,

-    при входном сопротивлении 50 Ом

все модификации

от 1 до 10000 от 1 до 1000

Разрешение по вертикали, бит,

-    в режиме реального времени

-    в режиме использования функции ERES

все модификации

8

11

Максимальное входное напряжение, В

-    переменное напряжение (пиковое значение) частотой менее 10 кГц, с постоянной составляющей, при входном сопротивлении 1 МОм

-    среднее квадратическое значение переменного напряжения при входном сопротивлении 50 Ом

все модификации

400

5

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

все модификации

±1

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при значении напряжения постоянного смещения 0 В, В

все модификации

±(0,018Ко+0,001)

Время нарастания переходной характеристики, пс, не более

WaveRunner 9054R WaveRunner 9054R-MS

700

W aveRunner 9104R WaveRunner 9104R-MS

415

WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9254MR WaveRunner 9254MR-MS

160

WaveRunner 9404R WaveRunner 9404R-MS WaveRunner 9404MR WaveRunner 9404MR-MS

100

Полоса пропускания по уровню -3 дБ, ГГц, при Rbx= 50 Ом, при Ко > 2 мВ/дел, не менее

WaveRunner 9054R WaveRunner 9054R-MS

0,5

WaveRunner 9104 WaveRunner 9104-MS

1

Полоса пропускания по уровню -3 дБ, ГГц, при Rbx= 50 Ом, при Ко > 5 мВ/дел, не менее

WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9254MR WaveRunner 9254MR-MS

2,5

WaveRunner 9404R WaveRunner 9404R-MS WaveRunner 9404MR WaveRunner 9404MR-MS

4

Наименование характеристики

Модификации

Значение

Полоса пропускания по уровню -3 дБ, МГц, при Rbx= 1 МОм, не менее

все модификации

500

Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95 мВ/дел

все модификации

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 1 В/дел

±10

Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания > 1 ГГц, в диапазонах установки коэффициента отклонения

от 5 мВ/дел до 100 мВ/дел

WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9254МЕ. WaveRunner 9254МR-MS WaveRunner 9404R WaveRunner 9404R-MS WaveRunner 9404MR WaveRunner 9404МR-MS

±1,4

от 102 мВ/дел до 1 В/дел

±10

Диапазон установки постоянного смещения, В при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95 мВ/дел

все модификации

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 100 мВ/дел

±16

от 102 мВ/дел до 1 В/дел

±80

от 1,02 В/дел до 10 В/дел

±160

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В

все модификации

±(0,01-8-Ко+0,015-|исм|+

+0,001)

Наименование характеристики

Модификации

Значение

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки (КР), с/дел

WaveRunner 9054R WaveRunner 9054R-MS WaveRunner 9104R WaveRunner 9104R-MS WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9404R WaveRunner 9404R-MS

от 210-11 до 1,6103

WaveRunner 9404MR WaveRunner 9404МЕ.-МБ WaveRunner 9254МЕ. WaveRunner 9254МЕ.-МБ

от 210-11 до 6,4 103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5F

все модификации

±1,510-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с

все модификации

±(5гТЮм +0,06/Рдискр)

Цифровой логический анализатор (для модификаций, имеющих логический анализатор -

модификации с буквами MS в наименовании)

Число входных цифровых каналов

WaveRunner 9054R-MS WaveRunner 9104R-MS WaveRunner 9254R-MS WaveRunner 9254МЕ.-МБ WaveRunner 9404R-MS WaveRunner 9404МЕ.-МБ

16

Максимальная частота дискретизации на каждый канал, ГГ ц

1,25

Пороговые уровни срабатывания

TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03 ^+0,^/2)

Максимальное входное напряжение, В (пиковое значение)

±30

Примечания

RBx - значение входного сопротивления каналов осциллографа, Ом;

Ко - коэффициент отклонения, В/дел;

исм - установленное значение напряжения постоянного смещения, В;

5f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с;

Рдискр - частота дискретизации, Гц;

ип - установленный уровень срабатывания, В

D - установленный гистерезис, В

Наименование характеристики

Значение

Габаритные размеры (ширинахвысотахглубина), мм, не более

445x358x242

Масса, кг, не более

11,7

Напряжение питающей сети, В

при частоте питающей сети от 47 до 63 Гц

при частоте питающей сети от 380 до 400 Гц

от 90 до 264 от 90 до 132

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +5 до +40 от 5 до 90 от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность осциллографов

Наименование

Обозначение

Количество

Осциллограф цифровой запоминающий

-

1 шт.

Сетевой кабель

-

1 шт.

Пробник-делитель

-

4 шт.

Пробник для логического анализатора (для модификаций, имеющих логический анализатор)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ПР-23-2019МП

1 экз.

Поверка

осуществляется по документу ПР-23-2019МП «ГСИ. Осциллографы цифровые запоминающие серии WaveRunner 9000R. Методика поверки», утвержденному АО «ПриСТ» 30 августа 2019 г. Основные средства поверки:

-    калибратор осциллографов 9500В с формирователем 9530 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 30374-13, 2 разряд по ГОСТ 8.761-2011);

-    генератор испытательных импульсов 4005 (регистрационный номер 37630-08);

-    генератор сигналов измерительный MG3694C (регистрационный номер 45035-10);

-    аттенюаторы ступенчатые программируемые 84905М, 84904М (регистрационный номер 60239-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

Техническая документация изготовителя Teledyne LeCroy, Inc., США
