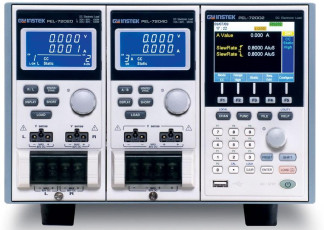

Нагрузки электронные PEL-72000, PEL-73000, 76426-19

1

к

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PEL

Номер версии (идентификационный номер ПО)

не ниже 1.00

Модифика

ция

Диапа

зоны^

Верхние пределы установки силы постоянного тока, А

Разре

шение,

мА

Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А

1

2

3

4

5

PEL-72020

L

2

0,1

±(0,001 Туст+0,001 Тпред)

H

20

1

±(0,001 Туст+0,002 Тпред)

PEL-72030

L

(канал L)

5

0,125

±(0,001 Туст+0,001 Тпред)

L

(канал R)

4

0,1

H

(канал R)

40

1

±(0,001 Туст+0,002 Тпред)

PEL-72040

L

7

0,2

±(0,001 Туст+0,001 Тпред)

H

70

2

±(0,001Туст+0,002Тпред)

PEL-72041

L

1

0,05

±(0,001 Туст+0,001 Тпред)

H

10

0,5

±(0,001Туст+0,002Тпред)

PEL-73021

L

0,35

0,01

±((0,002 1уст+0,001 Тпред)+ивх/5'105 Ом)

M

3,5

0,1

H

35

1

При параллельном соединении3-*

±(0,012Туст+0,011 Тш)2)

PEL-73021Н

L

0,0875

0,003

±((0,002Туст+0,001Тпред)+Цвх/3,24-106 Ом)

M

0,875

0,03

H

8,75

0,3

При параллельном соединении3

±(0,012Туст+0,011 Тпр)2)

PEL-73041

L

0,7

0,02

±((0,002 1уст+0,001 Тпред)+ Ubx/5-105 Ом)

M

7

0,2

H

70

2

При параллельном соединении3

±(0,012Туст+0,011 Тпр)2)

PEL-73041Н

L

0,175

0,006

±((0,002Туст+0,001Тпред)+ивх/3,24-106 Ом)

M

1,75

0,06

H

17,5

0,6

При параллельном соединении3

±(0,012Туст+0,011 Тш)2)

Примечания - здесь и далее

1)    - диапазоны установки силы постоянного тока:

L - Low (Низкий диапазон)

M - Middle (Средний диапазон)

H - High (Высокий диапазон)

2)    - пределы допускаемой погрешности при параллельном соединении

3)    - допускается параллельное соединение не более пяти нагрузок 1уст - установленное значение силы постоянного тока в нагрузке, А

1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А

1пр - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона M

предел равен максимальному значению диапазона H), А

ивх - значение входного напряжения на электронной нагрузке, В

1

2

3

4

5

PEL-73111

L

2,1

0,1

±(0,002 1уст+0,001 Тпред)+ Ubx/5'105 Ом

M

21

1

H

210

10

При параллельном соединении3

±(0,012Туст+0,011 Тпр)2)

PEL-73111Н

L

0,525

0,02

±((0,002 1уст+0,001 -1пред)+ивх/3,24-106 Ом)

M

5,25

0,2

H

52,5

2

При параллельном соединении3

±(0,012-1уст+0,011 -1пр)2)

PEL-732114)

420

±(0,012 1уст+0,011 Тпр)

PEL-73211Н5)

105

±(0,012 1уст+0,011 Тпр)

Примечания

4)    - предназначен только для совместного использования с нагрузкой PEL-73111

5)    - предназначен только для совместного использования с нагрузкой PEL-73111Н

Модифика

ция

Диапа

зоны

Верхние пределы установки напряжения постоянного тока, В

Разре

шение,

мВ

Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В

PEL-72020

80

2

±(0,0005-иуст+0,001 'ипред)

PEL-72030

PEL-72040

80

PEL-72041

500

10

PEL-73021

M

15

1

±(0,001 -иуст+0,00Гипред)

H

150

10

PEL-73021Н

M

80

2

±(0,001 -иуст+0,001-ипред)

H

800

20

±(0,002-иуст+0,002-ипред)

PEL-73041

M

15

1

±(0,001 -иуст+0,001-ипред)

H

150

10

±(0,002-иуст+0,002-ипред)

PEL-73041Н

M

80

2

±(0,001 -иуст+0,00Гипред)

H

800

20

±(0,002-иуст+0,002-ипред)

PEL-73111

M

15

1

±(0,001 -иуст+0,00Гипред)

H

150

10

±(0,002-иуст+0,002-ипред)

PEL-73111Н

M

80

2

±(0,001 -иуст+0,00Гипред)

H

800

20

±(0,002-иуст+0,002-ипред)

Примечания

иуст - установленное значение напряжения постоянного тока в нагрузке, В

ипред - значение верхнего предела установки напряжения постоянного тока в нагрузке, В

Модифика

ция

Диапа

зоны

Верхние пределы установки электрического сопротивления

Пределы допускаемой абсолютной погрешности установки электрического сопротивления, Ом

1

2

3

4

PEL-72020

L

от 0,075 до 300 Ом

±(0,002 S+0,001 )2)

H

от 3,75 Ом до 15 кОм1)

±(0,001S+0,001)2)

1

2

3

4

PEL-72030

L

(канал L)

от 0,3 Ом до 1,2 кОм1)

±(0,002 S+0,001 )2)

H

(канал L)

от 15 Ом до 60 кОм1)

±(0,001S+0,001)2)

L

(канал R)

от 0,0375 до 150 Ом

±(0,002 S+0,001 )2)

H

(канал R)

от 1,875 Ом до 7,5 кОм1)

±(0,001S+0,001)2)

PEL-72040

L

от 0,025 до 100 Ом

±(0,002 S+0,001 )2)

H

от 1,25 Ом до 5 кОм1)

±(0,001S+0,001)2)

PEL-72041

L

от 1,25 Ом до 5 кОм1)

±(0,002-S+0,002)2)

H

от 50 Ом до 200 кОм1)

±(0,001S+0,0005)2)

PEL-73021

L

от 4,28566 Ом до 250 кОм1)

±UbX/((0,005 '1уст+0,005 '1пред)+ +UsX/5-105 Ом)

M

от 2,333365 Ом до 25 кОм1)

±ивХ/((0,005-1уст+0,005-1пр)+ +ивх/5 105 Ом)

H

от 23,33365 Ом до 2,5 кОм1)

PEL-73021Н

L

от 57,1 Ом до 3,33 Мом1)

±ивх/((0,005 -1уст+0,005 -1пред)+ +ивх/3,24 106 Ом)

M

от 5,71 Ом до 333 кОм1)

±ивх/((0,005-1уст+0,005-1пр)+ +ивх/3,24 1 06 Ом)

H

от 571 мОм до 33,3 кОм1)

PEL-73041

L

от 2,1428 Ом до 125 кОм1)

±ивх/((0,005 -1уст+0,005 '1пред)+ +ивх/5 105 Ом)

M

от 214,28 мОм до 12,5 кОм1)

±ивх/((0,005-1уст+"0,005-1пр)+ +ивх/5 105 Ом)

H

от 21,428 мОм до 1,25 кОм1)

PEL-73041Н

L

от 28,5 Ом до 1,66 Мом1)

±ивх/((0,005 -1уст+0,005 '1пред)+ +ивх/3,24 106 Ом)

M

от 2,85 Ом до 166 кОм1)

±ивх/((0,005-1уст+0,005-1пр)+ +ивх/3,24 1 06 Ом)

H

от 285 мОм до 16,6 кОм1)

PEL-73111

L

от 714,27 мОм до 41,6667 кОм1)

±ивх/((0,005 -1уст+0,005 -1пред)+ +ивх/5 105 Ом)

M

от 71,427 мОм до 4,16667 кОм1)

±ивх/((0,005-1уст+"0,005-1пр)+ +ивх/5 105 Ом)

H

от 7,1427 мОм до 416,667 Ом1)

PEL-73111H

L

от 95,2 Ом до 5 кОм1)

±ивх/((0,005 -1уст+0,005 -1пред)+ +ивх/3,24 106 Ом)

M

от 952 мОм до 50 кОм1)

±ивх/((0,005-1уст+0,005-1пр)+ +ивх/3,24 1 06 Ом)

H

от 9,52 Ом до 500 кОм1)

Примечания

1)    - погрешности для данных пределов установки электрического сопротивления указаны для значений сопротивления до 1 кОм.

2)    - Расчет допустимых значений электрического сопротивления осуществляется по формуле 1/(S±As), где ±Д8 - пределы допускаемой абсолютной погрешности установки электрического сопротивления, выраженные через проводимость.

S - значение проводимости, полученное расчетным способом из установленного значения сопротивления Яуст: S^/Ry^, См

1уст - значение силы тока установленной сопротивлением (1уст=ивх^уст), А

1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А

1пр - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона M

предел равен максимальному значению диапазона H), А

ивх - значение входного напряжения на нагрузке, В

Модифика

ция

Диапа

зоны

Верхние пределы установки мощности постоянного тока, Вт

Раз-

реше

ние,

мВт

Пределы допускаемой абсолютной погрешности установки мощности постоянного тока, Вт1)

PEL-72020

L

10

1

±(0,0005 Руст+0,0005 Рпр)

H

100

10

±(0,0005 Руст+0,0005 'Рпред)

PEL-72030

L

(канал L)

30

1

±(0,0005-Руст+0,0005 Рпр)

L

(канал R)

25

1

H

(канал R)

250

10

±(0,0005 Руст+0,0005 'Рпред)

PEL-72040

L

35

1

±(0,0005-Руст+0,0005 Рпр)

H

350

10

±(0,0005 Руст+0,0005 'Рпред)

PEL-72041

L

35

1

±(0,0005-Руст+0,0005 Рпр)

H

350

10

±(0,0005 Руст+0,0005 'Рпред)

PEL-73021

L

1,75

0,1

±((0,0006 Руст+0,014Рпред)+ивх2/5 105 Ом)

M

17,5

1

±((0,0006 Руст+0,014 Рпр)+ивх2/5 105 Ом)

H

175

10

±((0,0006-Руст+0,014-Рпред)+иВх2/5 105 О м)

PEL-73021Н

L

1,75

0,1

±((0,0006-Руст+0,014-Рпред)+ивх2/3,24 1 06 Ом)

M

17,5

1

±((0,0006 Руст+0,014 Рпр)+ивх2/3,24-106 Ом)

H

175

10

±((0,0006 Руст+0,014Рпред)+ивх2/3,24 1 06 Ом)

PEL-73041

L

3,5

0,1

±((0,0006 Руст+0,014Рпред)+ивх2/5 105 Ом)

M

35

1

±((0,0006 Руст+0,014 Рпр)+ивх2/5 105 Ом)

H

350

10

±((0,0006 -Руст+0,014 -РпредНиих^-Ю5 Ом)

PEL-73041Н

L

3,5

0,1

±((0,0006-Руст+0,014-Рпред)+ив>2/3,24Ю6 Ом)

M

35

1

±((0,0006 Руст+0,014 Рпр)+ивх2/3,24-106 Ом)

H

350

10

±((0,0006 Руст+0,014Рпред)+ивх2/3,24 1 06 Ом)

PEL-73111

L

10,5

1

±((0,0006 Руст+0,014Рпред)+ивх2/5 105 Ом)

M

105

10

±((0,0006 Руст+0,014 Рпр)+ивх2/5 105 Ом)

H

1050

100

±((0,0006 -Руст+0,014 -РпредНиих^-Ю5 Ом)

PEL-73111H

L

10,5

1

±((0,0006-Руст+0,014-Рпред)+ив>2/3,24-106 Ом)

M

105

10

±((0,0006 Руст+0,014 Рпр)+ивх2/3,24-106 Ом)

H

1050

100

±((0,0006 Руст+0,014Рпред)+ивх2/3,24 1 06 Ом)

Примечания

1) - при параллельном соединении погрешность установки мощности постоянного тока не нормируется

Руст - установленное значение мощности постоянного тока в нагрузке, Вт

Рпред - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт

Рпр - значение верхнего предела установки мощности постоянного тока в нагрузке (для

диапазона M предел равен максимальному значению диапазона H), Вт

Ubx - значение входного напряжения на нагрузке, В

Модифика

ция

Диапа

зоны

Верхние пределы измерений силы постоянного тока, А

Разрешение, мА

Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А

PEL-72020

L

2

0,04

±(0,0005 Тизм+0,0005 Тпред)

H

20

0,4

PEL-72030

L

(канал L)

5

0,1

L

(канал R)

4

0,08

H

(канал R)

40

0,8

PEL-72040

L

7

0,14

H

70

1,4

PEL-72041

L

1

0,02

H

10

0,2

PEL-73021

L

0,350

0,01

±(0,002ТШм+0,003Тпред)

M

3,5

1

±(0,002 1изм+0,003 Тпр)

H

35

1

±(0,002ТШм+0,003Тпред)

При параллельном соединении2-*

±(0,012Тизм+0,011Тпред)1)

PEL-73021Н

L

0,0875

0,01

±(0,002Тизм+0,003Тпред)

M

0,875

1

±(0,002 1изм+0,003 Тпр)

H

8,75

1

±(0,002Тизм+0,003Тпред)

При параллельном соединении2)

±(0,012Тизм+0,011Тпред)1)

PEL-73041

L

0,7

0,02

±(0,002Тизм+0,003Тпред)

M

7

2

±(0,002 1изм+0,003 Тпр)

H

70

2

±(0,002ТШм+0,003Тпред)

При параллельном соединении2)

±(0,012Тизм+0,011Тпред)1)

PEL-73041Н

L

0,175

0,02

±(0,002Тизм+0,003Тпред)

M

1,75

2

±(0,002 1изм+0,003 Тпр)

H

17,5

2

±(0,002Тизм+0,003Тпред)

При параллельном соединении2)

±(0,012Тизм+0,011Тпред)1)

PEL-73111

L

2,1

0,1

±(0,002Тизм+0,003Тпред)

M

21

10

±(0,002 1изм+0,003 Тпр)

H

210

10

±(0,002-1изм+0,003-1пред)

При параллельном соединении2)

±(0,012Тизм+0,011Тпред)1)

PEL-73111Н

L

0,525

0,1

±(0,002-1изм+0,003-1пред)

M

5,25

10

±(0,002 1изм+0,003 Тпр)

H

52,5

10

±(0,002-1изм+0,003-1пред)

При параллельном соединении2)

±(0,012Тизм+0,011Тпред)1)

Примечания

1)    - пределы допускаемой погрешности при параллельном соединении

2)    - допускается параллельное соединение не более пяти нагрузок 1изм - значение силы постоянного тока, измеренное нагрузкой, А

1пред - значение верхнего предела измерений силы постоянного тока, А

1пр - значение верхнего предела измерений силы постоянного тока (для диапазона M предел

равен максимальному значению диапазона H), А

Модифика

ция

Диапа

зоны

Верхние пределы измерений напряжения постоянного тока, В

Разрешение,

мВ

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

PEL-72020

L

16

0,32

H

80

1,6

L

(канал L)

16

0,32

PEL-72030

H

(канал L)

80

1,6

L

(канал R)

16

0,32

±(0,00025 -иизм+0,00025-ипред)

H

(канал R)

80

1,6

PEL-72040

L

16

0,32

H

80

1,6

PEL-72041

L

125

2,5

H

500

10

PEL-73021

L

15

1

H

150

10

PEL-73021H

L

80

1

H

800

10

PEL-73041

L

15

1

H

150

10

±(0,001-ишм+0,001 -ипред)

PEL-73041H

L

80

1

H

800

10

PEL-73111

L

15

1

H

150

10

PEL-73111H

L

80

1

H

800

10

Примечания

иизм - значение напряжения постоянного тока, измеренное нагрузкой, В

ипред - значение верхнего предела измерений напряжения постоянного тока, В

Наименование характеристики

Значение характеристики

Габаритные размеры (ширинахвысотахглубина), мм, не более: - PEL-72020, PEL-72030, PEL-72040, PEL-72041

82x172x475

- PEL-73021, PEL-73021H, PEL-73041, PEL-73041H

214x124x400

- PEL-73111, PEL-73111H

428x124x400

- PEL-73211, PEL-73211H

428x128x554

Масса, кг, не более:

- PEL-72020, PEL-72030, PEL-72040, PEL-72041

3,8

- PEL-73021, PEL-73021H

6

- PEL-73041, PEL-73041H

7

- PEL-73111, PEL-73111H

17

- PEL-73211, PEL-73211H

23

Значение напряжение питающей сети, В

от 104 до 253

Частота питающей сети, Гц

50; 60

Наименование характеристики

Значение характеристики

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от 0 до +40 80

от 84,0 до 106,7

Наименование

Обозначение

Количество

Нагрузка электронная

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

ПР-22-2019МП

1 экз.
