| Номер в госреестре | 76427-19 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | APPA M1, APPA M2, APPA M3, APPA P1, APPA P2, APPA P3, APPA 17A+15 |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые (далее по тексту - мультиметры) APPA M1, APPA M2, APPA M3, APPA P1, APPA P2, APPA P3, APPA 17A+15 предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональной кнопки.
Конструктивно мультиметры выполнены в виде портативных приборов.
Модификации мультиметров отличаются набором измерительных функций и диапазонами измерений. Модификация APPA 17A+15 с помощью съемного преобразователя тока позволяет измерять переменный ток без разрыва цепи.
На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем: цифровую шкалу, линейную шкалу (кроме модификаций APPA M1, APPA M2, APPA M3, APPA 17A+15), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Мультиметры имеют возможность автоматического выбора диапазона измерений, предусмотрены режим относительных измерений, возможность регистрации пиковых значений. Мультиметры имеют систему индикации опасного напряжения на входе и автоматические системы индикации полярности, индикации перегрузки, автоматического выключения питания и подсветки дисплея (кроме модификаций APPA M1, APPA M2, APPA 17A+15).

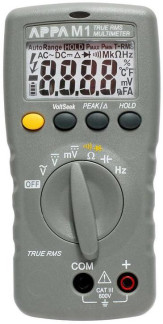

Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На мультиметры не предусмотрено нанесение пломб.
отсутствует.
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
| Модификации | Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой абсолютной погрешности, В |
| APPA M1, APPA M2, APPA M3 | 0,6 | 110-4 | ±(0,005-иизм1)+5'к) |
| 6 | 0,001 | ±(0,005 -Иизм+3 'к) | |
| 60 | 0,01 | ||
| 600 | 0,1 | ||
| APP P1, APPA P2, APPA P3 | 0,6 | 110-4 | ±(0,005 -Иизм+5 ’к) |
| 6 | 0,001 | ±(0,005-иизм+2-к) | |
| 60 | 0,01 | ||
| 600 | 0,1 | ||
| 1000 | 1 | ||
| APPA 17A+15 | 4,2 | 0,001 | ±(0,005-иизм+2-к) |
| 42 | 0,01 | ||
| 420 | 0,1 | ||
| 600 | 1 | ||
| 1) иизм - измеренное значение напряжения постоянного тока, В | |||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока_
| Модификации | Верхний предел диапазона измерений, В | Значение единицы младшего разряда к, В | Пределы допускаемой абсолютной погрешности, В | Диапазон частот, Гц |
| APPA M1, APPA M2, APPA M3 | 0,6 | 1 10-4 | ±(0,025-иизм1)+5-к) | от 45 до 500 |
| 6 | 0,001 | ±(0,01-Иизм+3-к) | ||
| 60 | 0,01 | |||
| 600 | 0,1 | |||
| APPA P1, APPA P2, APPA P3 | 0,6 | 1 10-4 | ±(0,01-иизм+5-к) | от 45 до 500 |
| 6 | 0,001 | ±(0,01-иИзм+3-к) | ||
| 60 | 0,01 | |||
| 600 | 0,1 | |||
| 1000 | 1 | |||
| APPA 17A+15 | 4,2 | 0,001 | ±(0,015-иизм+5-к) | от 40 до 300 |
| 42 | 0,01 | от 40 до 500 | ||
| 420 | 0,1 | |||
| 600 | 1 | |||
| 1) иизм - измеренное значение напряжения переменного тока, В | ||||
| Модификации | Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой абсолютной погрешности, А |
| APPA M2, APPA M3 | 410-4 | 110-7 | ±(0,009 Тизм1)+5 'k) |
| 0,004 | 110-6 | ||
| 6 | 0,001 | ±(0,0151изм+3к) | |
| 10 | 0,01 | ||
| APPA P2 | 610-4 | 110-7 | ±(0,01•Iизм+2•k) |
| APPA P3 | 6 | 0,001 | ±(0,01 Тизм+3^) |
| 10 | 0,01 | ||
| 1) 1изм - измеренное значение силы постоянного тока, А | |||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока_
| Модификации | Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой абсолютной погрешности, А | Диапазон частот, Гц |
| APPA M2, APPA M3 | 6 | 0,001 | ±(0,015-W)+5-k) | от 45 до 500 |
| 10 | 0,01 | |||
| APPA P2 | 610-4 | 110-7 | ±(0,015 1изм+3 k) | |
| APPA P3 | 6 | 0,001 | ||
| 10 | 0,01 | |||
| APPA 17A+152) | 3 | 0,1 | ±(0,019ТШм+0,5) | от 50 до 60 |
| 30 | ||||
| 300 | ||||
| 1) 1изм - измеренное значение силы переменного тока, А 2) Измерение силы тока осуществляется без разрыва цепи с помощью преобразователя тока APPA 15 | ||||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току_
| Модификации | Верхний предел диапазона измерений, Ом | Значение единицы младшего разряда k, Ом | Пределы допускаемой абсолютной погрешности, Ом |
| 1 | 2 | 3 | 4 |
| APPA M1, APPA M2, APPA M3 | 600 | 0,1 | ±(0,005^Кизм1)+5 •k) |
| 6000 | 1 | ±(0,005•Rизм+2•k) | |
| 6104 | 10 | ||
| 6105 | 100 | ||
| 6106 | 1000 | ||
| 4107 | 1104 | ±(0,01 •Rизм+5•k) | |
| APPA P1, APPA P2, APPA P3 | 600 | 0,1 | ±(0,009^изм+5 k) |
| 6000 | 1 | ±(0,009^изм+2^) | |
| 6104 | 10 | ||
| 6105 | 100 | ||
| 6106 | 1000 | ||
| 4107 | 1104 | ±(0,015•Rизм+5•k) |
| 1 | 2 | 3 | 4 |
| APPA 17A+15 | 420 | 0,1 | ±(0,012Кизм+8к) |
| 4200 | 1 | ±(0,009 Яизм+4к) | |
| 4,2 104 | 10 | ||
| 4,2 105 | 100 | ±(0,012Яизм+4к) | |
| 4,2 106 | 1000 | ||
| 4,2 107 | 1104 | ±(0,03-Кизм+7'к) | |
| 1) К-изм - измеренное значение сопротивления, Ом | |||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости_
| Модификации | Верхний предел диапазона измерений, мкФ | Значение единицы младшего разряда к, мкФ | Пределы допускаемой абсолютной погрешности, мкФ |
| APPA M1, APPA M2, APPA M3 | 0,05 | 110-5 | ±(0,02-Сизм1)+10-к) |
| 0,5 | 110-4 | ±(0,02-Сизм+5'к) | |
| 5 | 0,001 | ||
| 50 | 0,01 | ||
| 500 | 0,1 | ||
| 1000 | 1 | ||
| APPA P1, APPA P2, APPA P3 | 1 | 0,001 | ±(0,019Сизм+5к) |
| 10 | 0,01 | ±(0,019Сизм+2к) | |
| 100 | 0,1 | ||
| 1000 | 1 | ||
| 1104 | 10 | ||
| 1) Сизм - измеренное значение электрической ёмкости, мкФ | |||
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты
| Модификации | Верхний предел диапазона измерений, Гц | Значение единицы младшего разряда к, Гц | Пределы допускаемой абсолютной погрешности, Гц |
| APPA M1, APPA M2, APPA M3 | 100 | 0,01 | ±(0,001-Еизм1)+2-к) |
| 1000 | 0,1 | ||
| 1104 | 1 | ||
| 5104 | 10 | ||
| APPA P1, APPA P2, APPA P3 | 100 | 0,01 | |
| 1000 | 0,1 | ||
| 1104 | 1 | ||
| 1105 | 10 | ||
| 1) Ризм - измеренное значение частоты, Гц Минимальное измеряемое значение частоты: 10 Гц для модификаций APPA M1, APPA M2, APPA M3; 1 Гц для модификаций APPA P1, APPA P2, APPA P3 | |||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар___
| Модификации | Диапазон измерений, °С | Значение единицы младшего разряда к, °С | Пределы допускаемой абсолютной погрешности1^ °С |
| APPA M3, APPA P2 | от -40 до +400 | 0,1 | +(0,0Ыизм2)+20-к) |
| 1) Не включает в себя погрешность термопары 2) 1;изм - измеренное значение температуры, °С | |||
| Модификации | Габаритные размеры, мм, не более | Масса, г, не более | Элементы питания |
| APPA M1, APPA M2, APPA M3 | 68x138x30 | 200 | 1,5 Вx2 |
| APPA P1, APPA P2, APPA P3 | 74x156x44 | 250 | 9 В |
| APPA 17А+15 | 72x226x36 | 270 | 1,5 Вx2 |
| Условия эксплуатации: - температура окружающего воздуха 1), °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 0 до +50 80 от 84,0 до 106,7 | ||
| 1) Метрологические характеристики нормируются при температуре от +18 до +28 °С | |||
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность мультиметров
| Наименование | Обозначение | Количество | Примечание | |
| Мультиметр | - | 1 шт. | ||
| Руководство по эксплуатации | - | 1 экз. | ||
| Элементы питания | 1,5 В (тип ААA) | - | 2 шт. | Для всех модификаций, кроме APPA P1, APPA P2, APPA P3 |
| 9 В | - | 1 шт. | Только для модификаций APPA P1, APPA P2, APPA P3 | |
| Зажим типа «крокодил» | - | 1 шт. | Только для модификации APPA 17A+15 | |
| Измерительный провод | - | 2 шт. | Для всех модификаций, кроме APPA 17A+15 | |
| - | 1 шт. | Только для модификации APPA 17A+15 | ||
| Щуп короткий | - | 1 шт. | ||
| Щуп длинный | - | 1 шт. | ||
| Защитный чехол с подставкой | - | 1 шт. | Только для модификаций APPA P1, APPA P2, APPA P3 | |
| Термопара К-типа | - | 1 шт. | Только для модификаций APPA M3, APPA P2 | |
| Транспортная сумка | - | 1 шт. | Только для модификации APPA 17A+15 | |
| Методика поверки | ПР-20-2019МП | 1 экз. | ||
осуществляется по документу ПР-20-2019МП «Мультиметры цифровые APPA M1, APPA M2, APPA M3, APPA P1, APPA P2, APPA P3, APPA 17A+15. Методика поверки», утвержденному АО «ПриСТ» 22 августа 2019 г.
Основные средства поверки:
- калибратор многофункциональный Б1ике 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 70345-18);
- катушка для калибровки бесконтактных измерителей тока Б1ике 5500A/C0IL (регистрационный номер 61596-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация изготовителя «APPA Technology Corporation», Тайвань
| Зарегистрировано поверок | 1401 |
| Поверителей | 80 |
| Актуальность данных | 21.11.2024 |
