| Номер в госреестре | 76428-19 |
| Наименование СИ | Измерители магнитной индукции |
| Обозначение типа СИ | ПИОН-01 |
| Изготовитель | ООО "Региональный Центр Обслуживания Средств Телекоммуникаций", г.Уфа |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители магнитной индукции ПИОН-01 (далее - измерители) предназначены для измерений магнитной индукции постоянного магнитного поля.
Принцип действия измерителей основан на измерении магнитной индукции магнитного поля с помощью феррорезонансных измерительных преобразователей, преобразующих каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции (Вх, Ву, Bz) в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатам измерений трёх взаимно-перпендикулярных его компонент по формуле (1):
В = J В2 + В2 + В; (1)
Измерители состоят из блока сопряжения и подключаемого к нему с помощью гибкого кабеля измерительной головки и компьютера.
Измерительная головка содержит в себе три феррорезонансных измерительных преобразователя, расположенных ортогонально относительно друг друга и электрическую схему, обеспечивающую обработку аналоговых сигналов и преобразования их в цифровой код.
Блок сопряжения включает в себя электрическую схему, обеспечивающую электропитание измерительной головки, передачу и прием данных от компьютера.
Компьютер обеспечивает управление режимами работы измерителя, вычисление модуля вектора магнитной индукции и графическое представление результатов измерений на экране монитора, а также сохранение результатов измерений.
Измерители рассчитаны на применение в лабораторных и цеховых условиях различных отраслей промышленности.

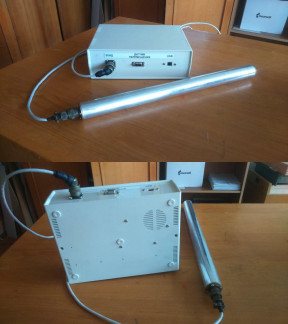

Общий вид измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке ;.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не может быть изменена пользователем, корпуса измерителей опломбированы.
Внешнее ПО gpMagnetic устанавливается на персональный компьютер и предназначено для управления измерителем, отображения измеренных значений на экране монитора, сохранения результатов измерений. Внешнее ПО является метрологически значимым.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
| Т аблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | gpMagnetic |
| Номер версии (идентификационный номер) ПО | не ниже v.1.1.3.10 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений магнитной индукции постоянного магнитного поля, нТл | от 500 до 80000 |
| Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, нТл | ±(0,03- В + 100)* |
| * где В - измеренное значение магнитной индукции, нТл |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| Потребляемая мощность, В-А, не более | 1 |
| Габаритные размеры, мм, не более: блок сопряжения | |
| - высота | 90 |
| - ширина | 190 |
| - длина | 260 |
| измерительная головка | |
| - диаметр | 35 |
| - длина | 470 |
| Масса, кг, не более: | |
| - блок сопряжения | 1,2 |
| - измерительная головка | 1 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на лицевую панель блока сопряжения по технологии изготовителя и на титульном листе руководства по эксплуатации ФЦТК.411172.144 РЭ типографским способом.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измерители магнитной индукции ПИ0Н-01 в составе: | ||
| Измерительная головка «ПИ0Н-01ИГ» | РЦ0.17.144.01 | 1 шт. |
| Блок сопряжения «ПИ0Н-01БС» | РЦ0.17.144.02 | 1 шт. |
| Персональный компьютер* | - | 1 шт. |
| Кабель измерительный | РЦ0.17.144.03 | 1 шт. |
| Кабель интерфейсный USB | - | 1 шт. |
| Программное обеспечение gpMagnetic | ФЦТК.411172.144 ПО | 1 шт. |
| Драйвер USB устройства* | - | 1 шт. |
| Руководство по эксплуатации | ФЦТК.411172.144 РЭ | 1 экз. |
| Формуляр | ФЦТК.411172.144 ФО | 1 экз. |
| Методика поверки | ФЦТК.411172.144 МП | 1 экз. |
| * - поставляются по согласованию с потребителем | ||
осуществляется по документу ФЦТК.411172.144 МП «Измерители магнитной индукции ПИОН-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.06.2019 г.
Основные средства поверки:
- рабочий эталон единицы магнитной индукции постоянного магнитного поля 2 разряда в диапазоне от 50 нТл до 1 мТл по ГОСТ 8.030-2013, пределы допускаемой абсолютной погрешности воспроизведения магнитной индукции постоянного магнитного поля в диапазоне от 50 до 5000 нТл - ±(0,01-Ву+20) нТл; от 0,3 до 1000 мкТл - ± (0,01-Ву+0,1) мкТл (где Ву - установленное значение магнитной индукции).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
ГОСТ 22261-94 Средства измерений электрических и магнитных измерений. Общие технические условия
