| Номер в госреестре | 76442-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110М-II |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110М-11 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей. Трансформаторы установлены на площадке «Территориальная генерирующая компания № 2», г. Кострома (ПАО «ТГК-2»).
Трансформаторы являются однофазными, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка. Первичная обмотка трансформаторов имеет несколько секций, соединяемых перемычками для работы на номинальном первичном токе 1000 А или 2000 А, но трансформаторы эксплуатируются только на номинальном первичном токе 1000 А. Трансформаторы имеют три вторичные обмотки для измерений, но используются только две вторичные обмотки для измерений.
Крепление фарфоровой покрышки к основанию механическое.

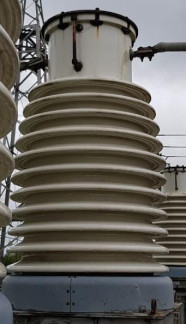

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.
отсутствует.
Метрологические и технические характеристики трансформаторов представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
| Характеристика | Значение |
| Номинальный первичный ток /1ном, А | 1000 |
| Номинальный вторичный ток /2ном, А | 5 |
| Номинальное напряжение ином, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Класс точности вторичных обмоток: - для измерений при номинальной вторичной нагрузке 20 В-А - для измерений при номинальной вторичной нагрузке 50 В-А | 0,5 1 |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 20; 50 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 860x810x1610 |
| Масса, кг, не более | 740 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +30 °С, не более, % | от -40 до +40 95 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность трансформаторов представлена в таблице 2.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Количество |
| Трансформатор тока ТФНД-110М-11, зав. №№ 1114, 2605, 2572, 1111, 1149, 3419, 3569, 2631, 3222, 1094, 1144, 2611, 2601, 1096, 3404, 3548, 2096, 3270, 2574, 1107, 1108, 2590, 2576, 1115, 3453, 3392, 3244, 2629, 3408, 1110, 1148, 03448, 2613 | 33 шт. |
| Паспорт | 33 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус трансформаторов.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-110М-11
| Зарегистрировано поверок | 66 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
