| Номер в госреестре | 76446-19 |
| Наименование СИ | Анализаторы обмоток электродвигателей |
| Обозначение типа СИ | Baker DX |
| Изготовитель | "Megger Baker Instruments", США |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы обмоток электродвигателей Baker DX (далее - анализаторы) предназначены для воспроизведений напряжения постоянного тока, импульсного напряжения, измерений электрического сопротивления обмоток и изоляции электродвигателей.
Принцип действия анализаторов основан на воспроизведении испытательного напряжения и последующем измерении силы тока электрической цепи.
Анализаторы позволяют проводить испытания повышенным импульсным напряжением, испытание высоким напряжением постоянного тока, расчет индекса поляризации, расчет коэффициента абсорбции, расчет электрического сопротивления изоляции и электрического сопротивления обмоток постоянному току, диагностику состояния корпусной и межвитковой изоляции обмоток.
Анализаторы состоят из измерительного блока с персональным компьютером в одном корпусе и сенсорного жидкокристаллического дисплея (далее - ЖК-дисплей).
Анализаторы выпускаются в следующих модификациях: DX15, DX15A, DX12, DX12HO, DX6, DX6HO, DX4, отличающихся диапазонами воспроизводимых и измеряемых величин. Модификация DX15A отличается от модификации DX15 тем, что имеет дополнительную функцию контроля состояния изоляции якорей электромашин.

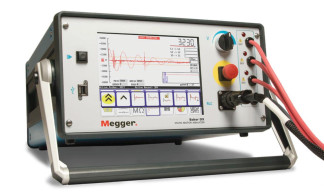

Общий вид анализаторов с указанием места нанесения знака поверки и места пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.
Встроенное программное обеспечение (далее - ПО) позволяет сконфигурировать анализаторы для проведения испытаний, регистрировать, анализировать и сохранять результаты измерений, составлять протоколы испытаний электродвигателя, включая документирование измерений и тренды.
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования анализатора и управления интерфейсом.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Т аблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | DX |
| Номер версии (идентификационный номер ПО), не ниже | 1.3.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение | |||||
| DX15, DX15A | DX12 | DX12HO | DX6 | DX6HO | DX4 | |
| Режим воспроизведений напряжения постоянного тока | ||||||
| Диапазон воспроизведений напряжения постоянного тока, кВ | от 0 до 15 | от 0 до 12 | от 0 до 6 | от 0 до 3 | ||
| Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока, % | ±3 | |||||
| Максимальный выходной ток, мА | 5 | |||||
| Диапазон измерений электрического сопротивления изоляции при испытании напряжением постоянного тока, МОм | от 0 до 100 | |||||
| Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции при испытании напряжением постоянного тока, % | ±8 | |||||
| Режим измерений электрического сопротивления | ||||||
| Диапазоны измерений электрического сопротивления, Ом | от 0,002 до 200000 | |||||
| Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления, %, для диапазонов: - от 0,002 Ом до 0,2 Ом включ. - св. 0,2 Ом до 100 Ом включ. - св. 100 Ом до 10000 Ом включ. - св. 10000 Ом до 200000 Ом | ±3 ±2 ±3 ±3 | |||||
| И | мпульсный режим | |||||
| Диапазон воспроизведений импульсного напряжения*, кВ | от 0 до 15 | от 0 до 12 | от 0 до 6 | от 0 до 4 | ||
| Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений импульсного напряжения, % | ±11 | |||||
| Максимальный выходной ток, А | 700 | 600 | 800 | 340 | 450 | 190 |
| Частота следования импульсов, Гц | 5 | |||||
| * Колебательный коммутационный импульс «250/2500» по ГОСТ 1516.2-97. | ||||||
| Наименование характеристики | Значение | |
| DX15, DX15A | DX12, DX12HO, DX6, DX6HO, DX4 | |
| Напряжение питания переменного тока частотой 50/60 Гц при силе переменного тока 2,5 А, В | от 85 до 264 | |
| Потребляемая мощность, В А, не более | 500 | |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -18 до +38 50 | |
| Габаритные размеры (ширинахвысотахдлина), мм, не более | 470x203x584 | 420x203x450 |
| Масса, кг, не более | 22,7 | 15,4 |
| Средняя наработка на отказ, ч, не менее | 45000 | |
| Срок службы, лет, не менее | 10 | |
наносится на титульный лист руководства по эксплуатации типографским способом, на переднюю панель анализаторов - методом трафаретной печати.
Т аблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализаторы обмоток электродвигателей Baker DX | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-145-19 | 1 экз. |
| Комплект испытательных проводов | - | 1 комплект |
осуществляется по документу ИЦРМ-МП-145-19 «Анализаторы обмоток электродвигателей Baker DX. Методика поверки», утверждённому ООО «ИЦРМ» 30.08.2019 г.
Основные средства поверки:
- калибратор электрического сопротивления КС-100К5Т (регистрационный номер в Федеральном информационном фонде 38140-08);
- катушки электрического сопротивления Р321, P310 (регистрационный номер в Федеральном информационном фонде 1162-58);
- магазин электрического сопротивления МС-6-01/1 (регистрационный номер в Федеральном информационном фонде 51622-12);
- анализатор импульсов цифровой MIAS (регистрационный номер в Федеральном информационном фонде 48926-12);
- делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде 54883-13);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);
- делитель импульсного напряжения ДИН-50 (регистрационный номер в Федеральном информационном фонде 23886-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус анализатора, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции Техническая документация изготовителя
